ICB-880 送・受信が悪い
(2022/8/24 22:19:50)
ICB-880 送・受信が悪いとのことでお預かりしました。

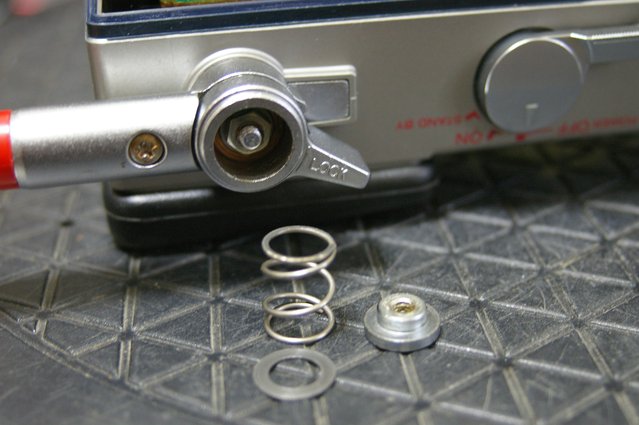

アンテナを増し締めしました。
パターン、ハンダ不良を点検しました。

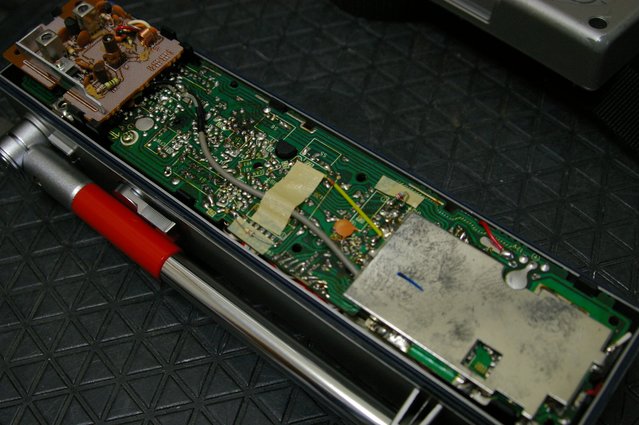

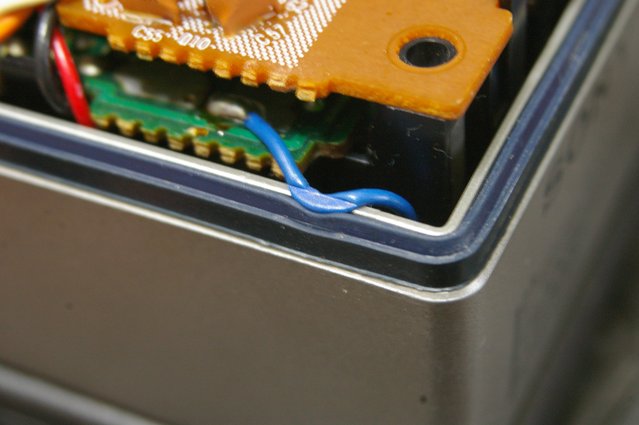

ケーブルを噛んでいました。

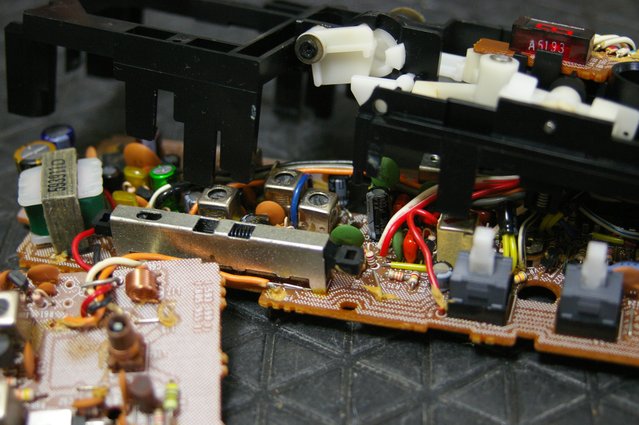

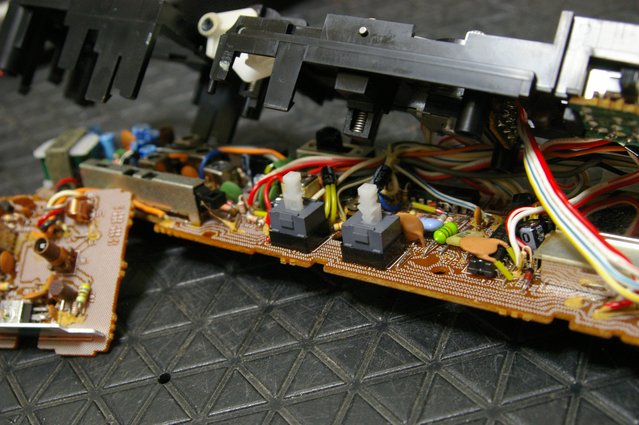

シールド板を取外し。

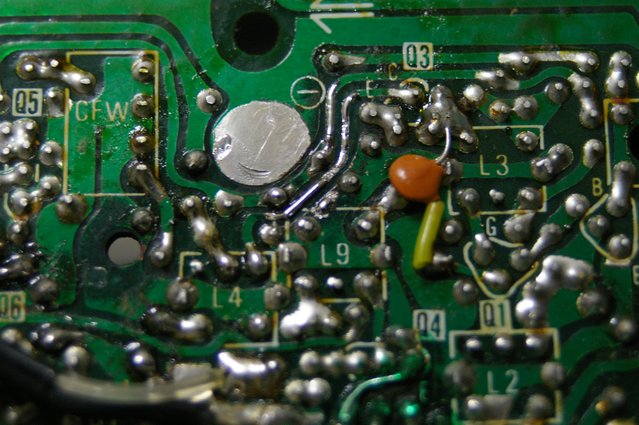

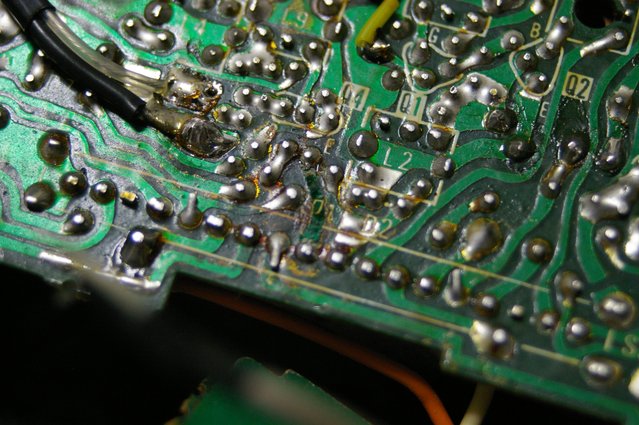

コンデンサーの液漏れでパターンが腐食しています。

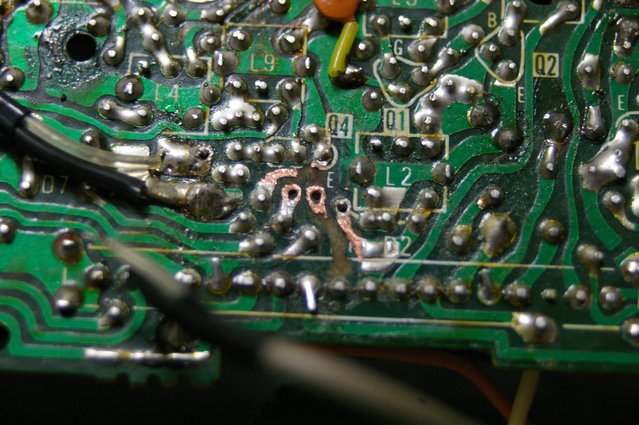

レジストを剥がすとパターンが失われていました。

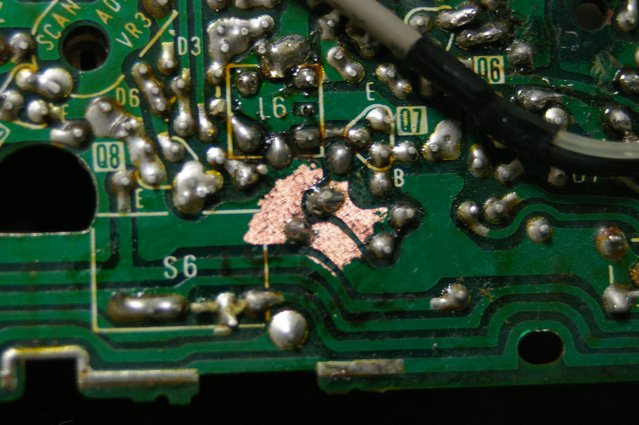

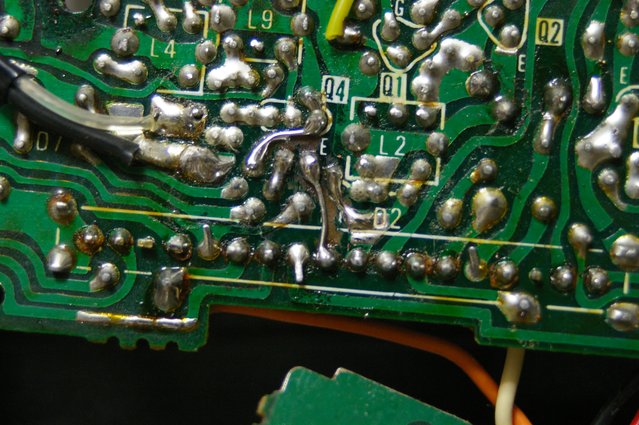

パターンを修復しました。

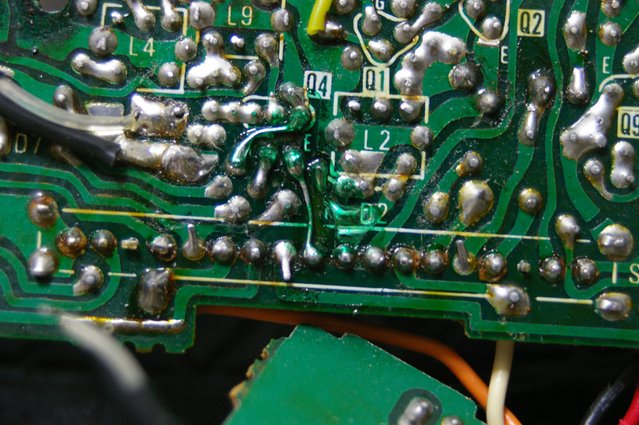

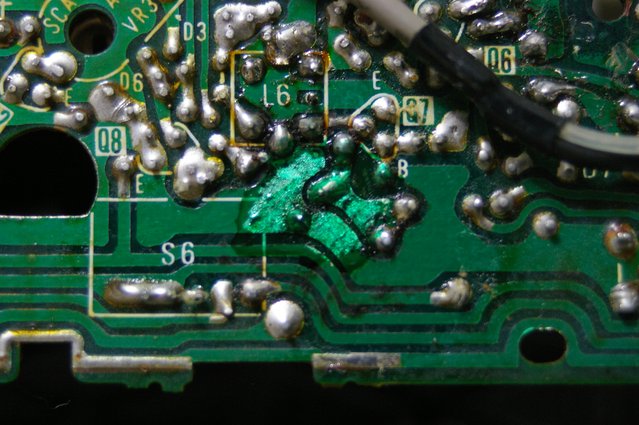

緑色のレジストを塗布しました。

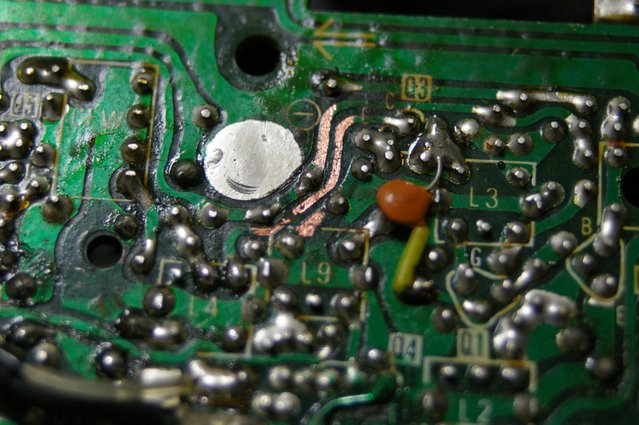

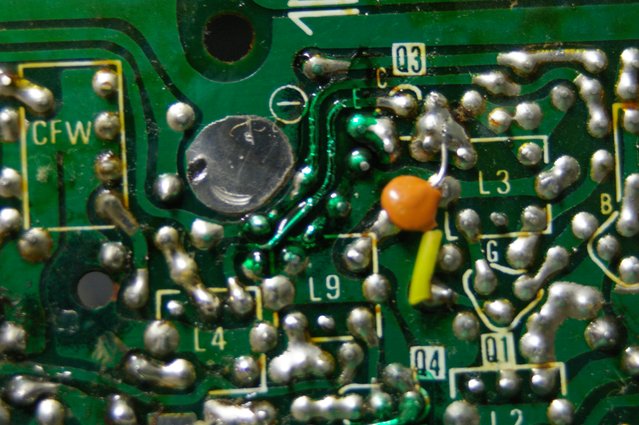

その他、腐食したパターンを修復しました。
パターン修復
レジスト塗布
パターン修復。
レジストを剥がします。
ハンダメッキしました。
レジスト塗布。

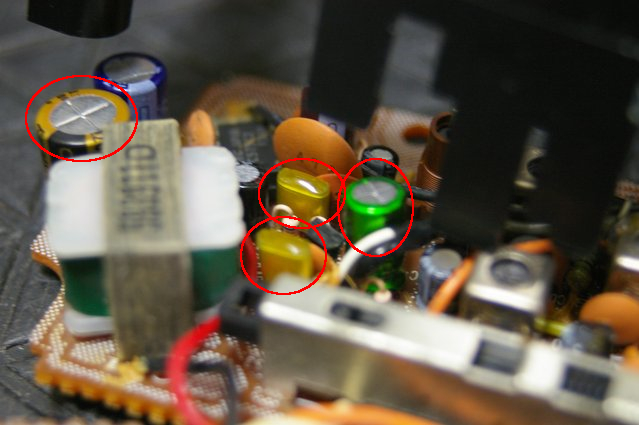

電解コンデンサーをオール交換します。
一部オーディオ用コンデンサーに交換しました。
送信のとき変調Sメーターが振れないとのことです。

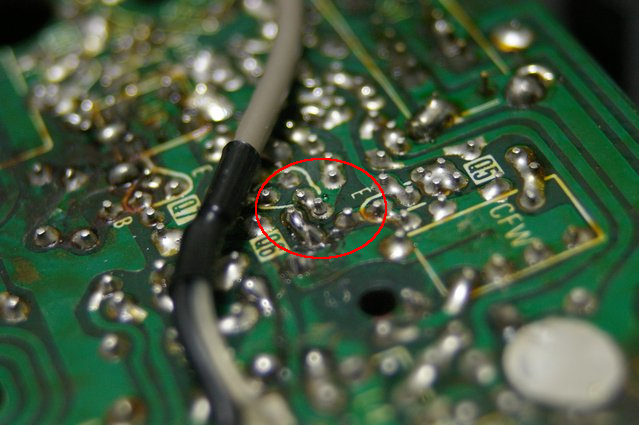

ハンダクラックがありました。 修復SメーターOKです。

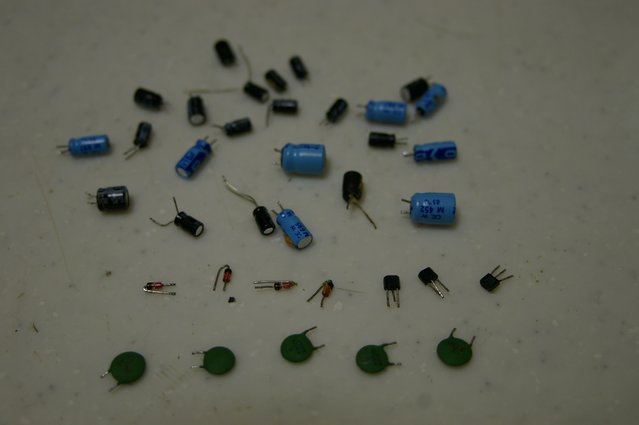

交換部品です。
検波ダイオード、中間周波数増幅トランジスターなどを交換しました。
各部を調整します。
受信感度調整。
最大に調整しました。

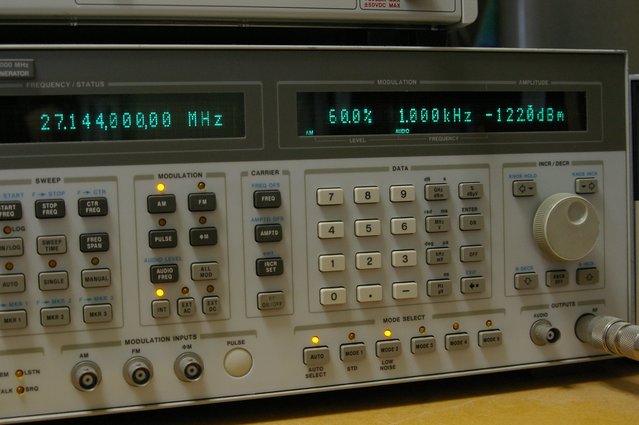

受信感度。
ー122,0dBm

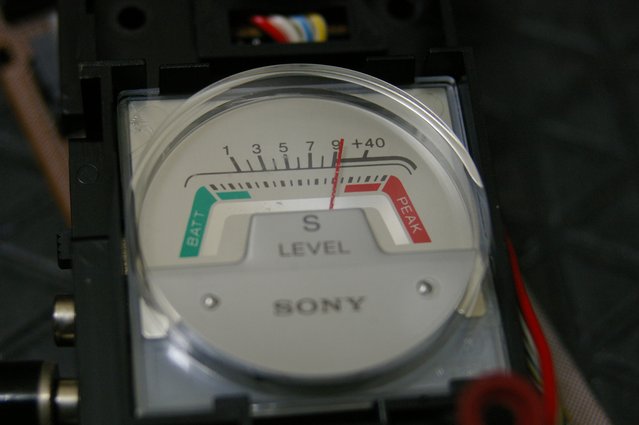

Sメーター感度。

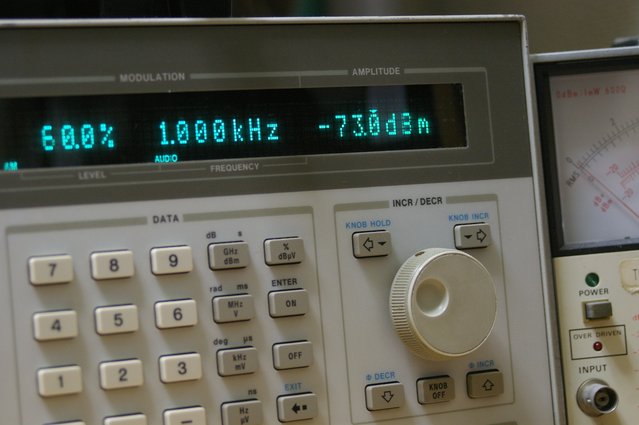

ー73dBmを受信。

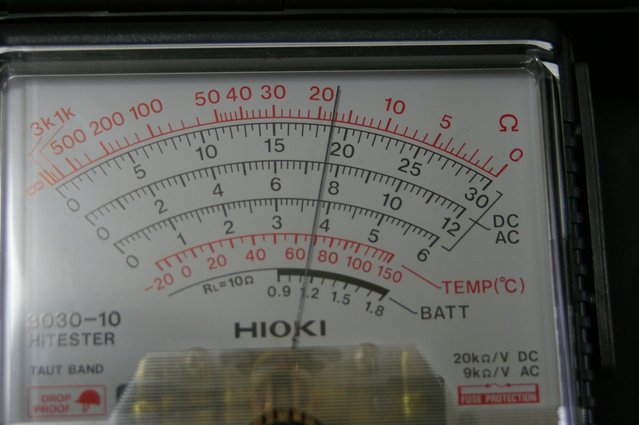

Sメーター９を指示しました。

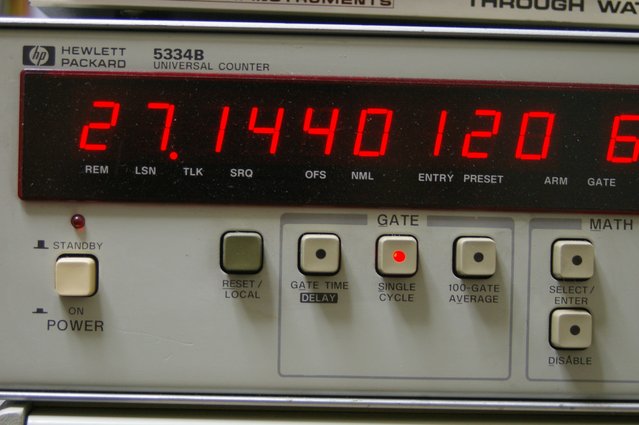

周波数。
27,144Mhz
出力。
0,5W

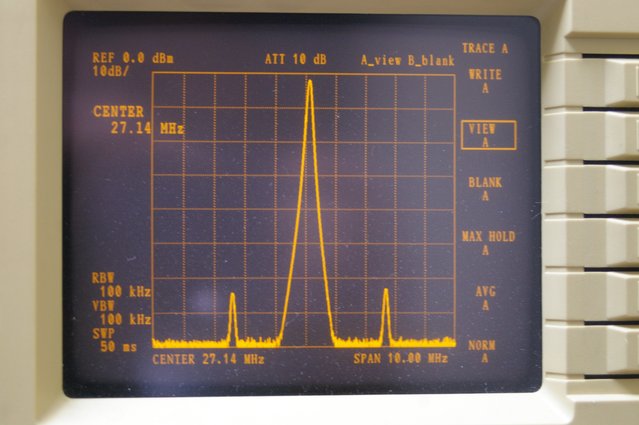

スプリアスの状況。
ロッドアンテナを伸ばした状態にて、
アンテナローディングコイルを調整。

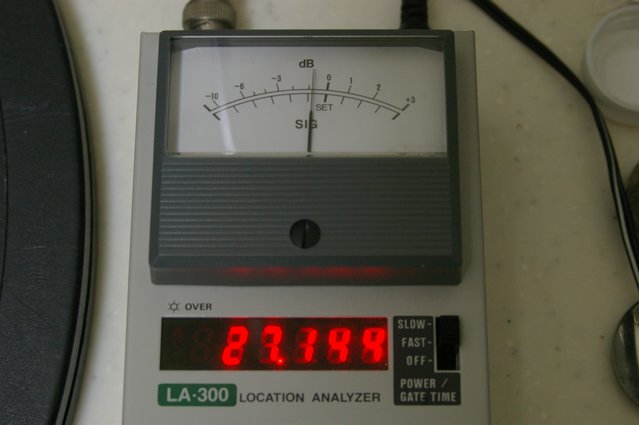

電界強度計を最大に調整しました。

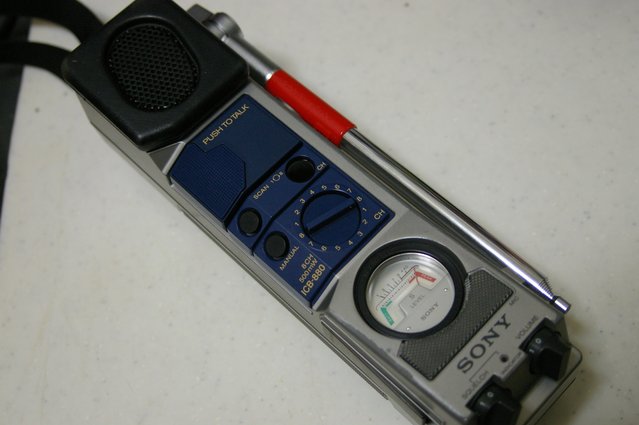

貴重な「ガンダムカラー」の無線機です。
送信・受信回復しました。
