7L4WVU 自作アマチュア無線局 (2025/11/18 10:35:50)

現在データベースには 420 件のデータが登録されています。

Ashi Paddle 45 頒布メニュー追加のお知らせ (2020/7/26 20:04:35)

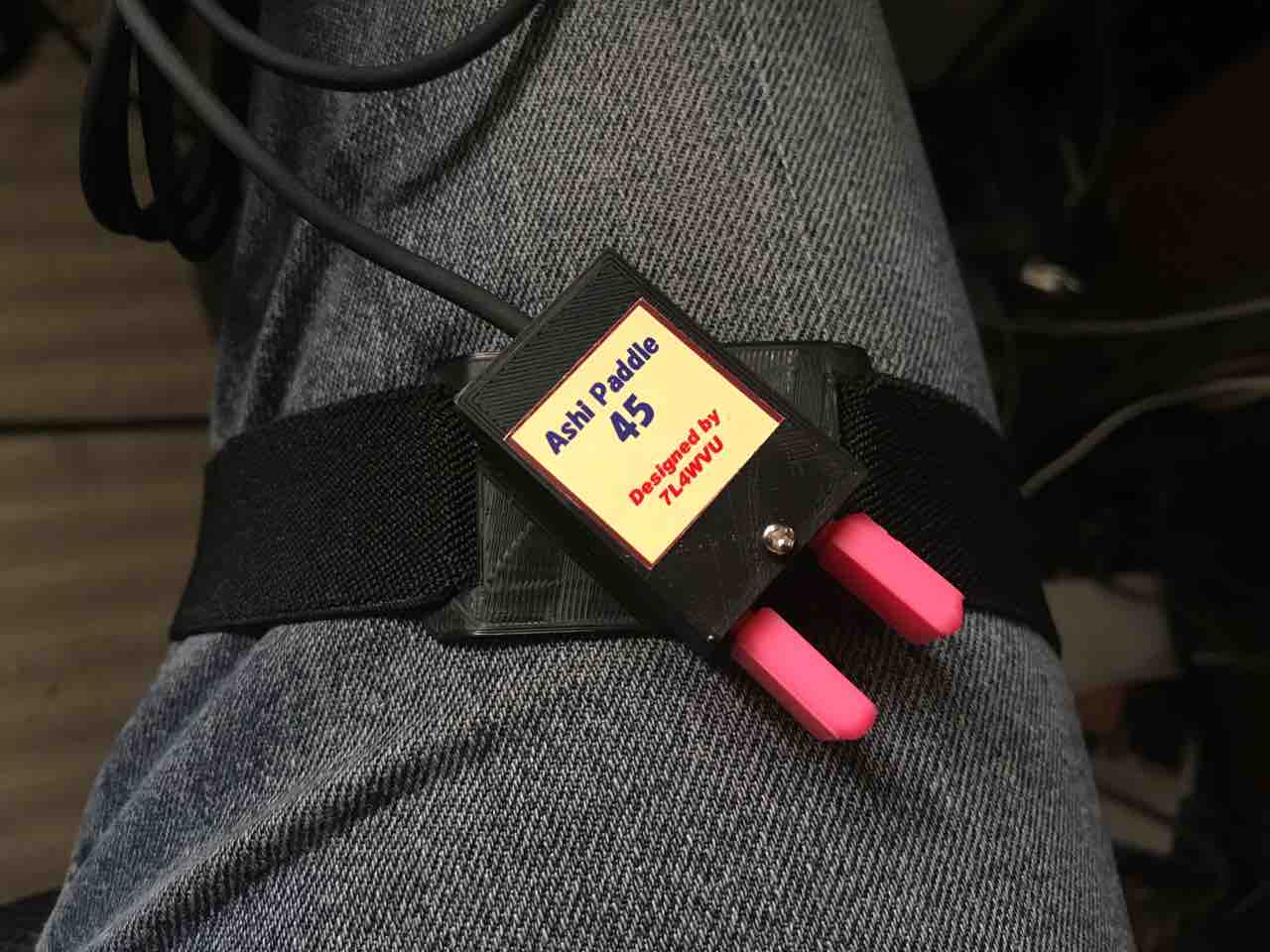

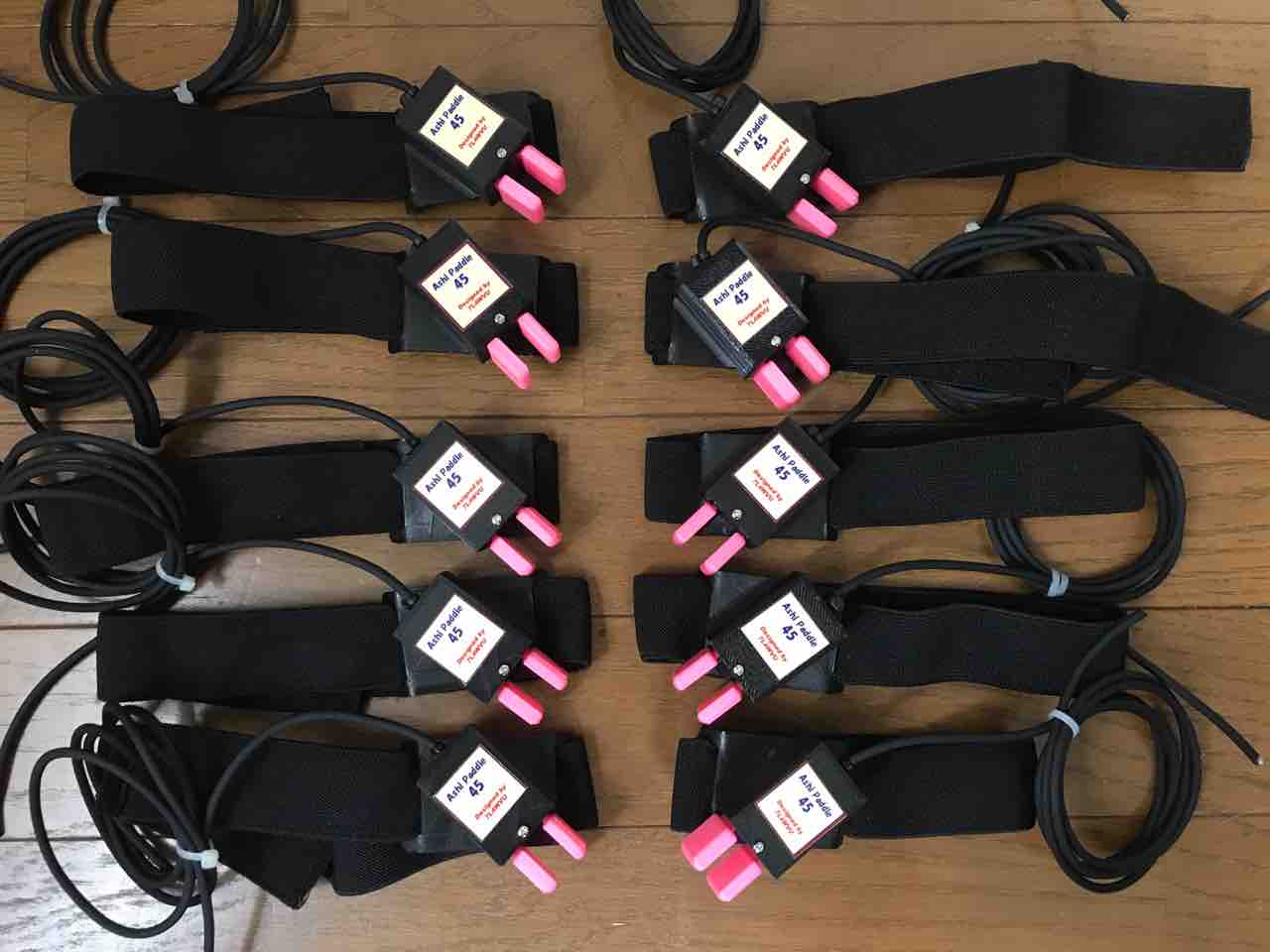

脚に巻いて使う移動用パドル　 Ashi paddle 45 は、小型で打ちやすいと予想以上に好評なので喜んでおります。

そこで、みなさまからご要望があった、３．５ｍｍのステレオジャック付のものも作ってみました。
また、パドル色も選べるようにしましたので以下をご参照ください。

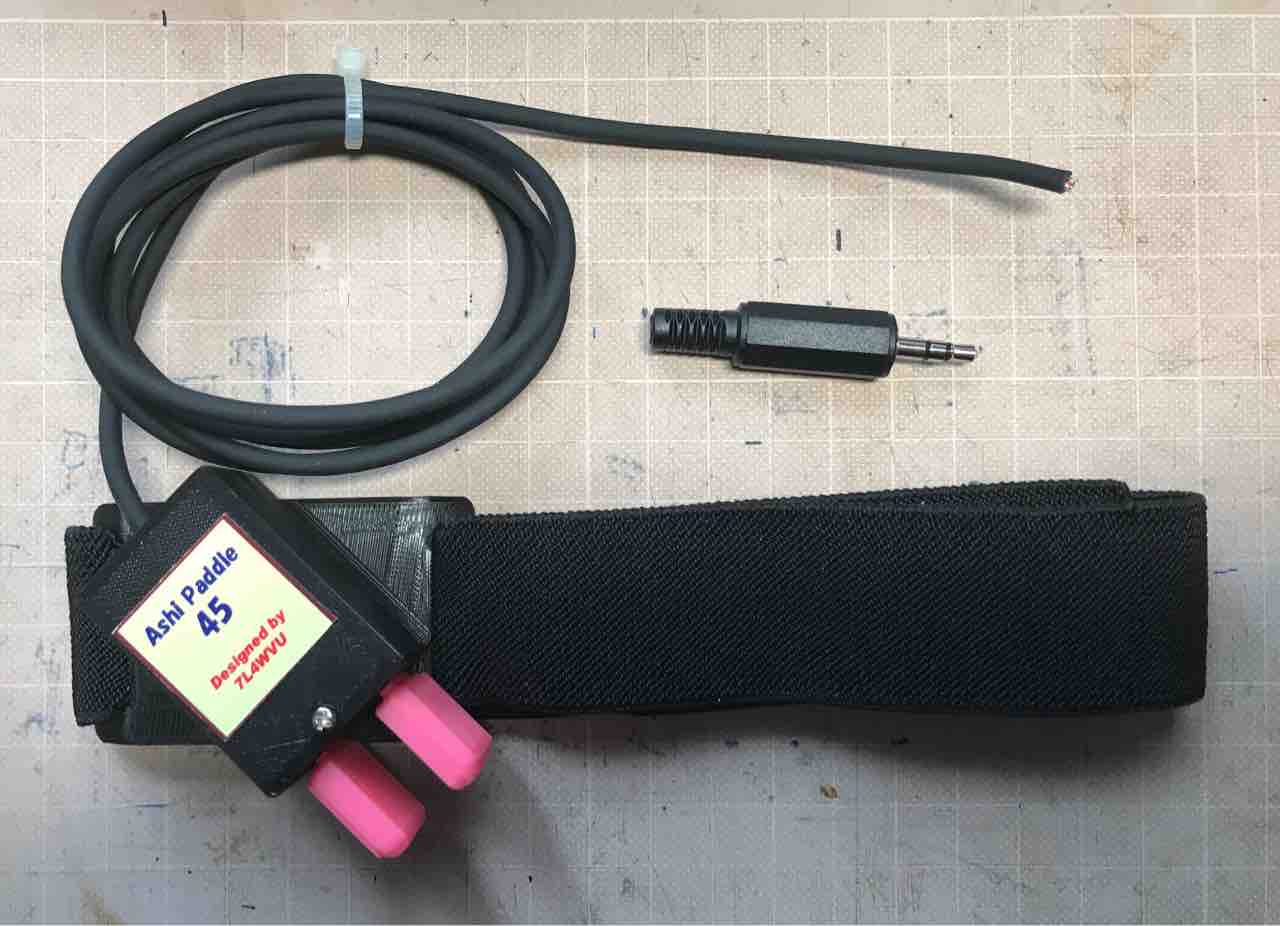

①Ashi paddle 45 （ケーブル出力）．．．これまで頒布してきたものです。

頒布品の内訳は 以下のものが1セットとなります。
●本体（ケーブルは１．１ｍ程度本体から出力されています）。 本体は黒色のみ 、 パドル色は、ピンク、赤、オレンジ、紫、緑、青から選択 できます

●脚固定用ベルト

●装置側は様々なものがありますので、ご自分で配線頂くことになります。
　3.5ｍｍのステレオプラグとジャックを添付

● 添付説明書

②Ashi paddle 45 （３．５ｍｍジャック出力）

頒布品の内訳は 以下のものが1セットとなります。

●本体（ケーブルは添付しません。ご用意願います）。色は、 本体は黒のみ 、 パドルは、ピンク、赤、オレンジ、紫、緑、青 から選択できます。３．５ｍｍジャック配線は、先端がDOT、真ん中がDUSH、根本がGNDとなります

●脚固定用ベルト

● 添付説明書

★頒布品の申し込み方法

●頒布価格は、ケーブル式でもジャック内蔵でも同じ　３，７００円　（３５００円+送料２００円クリックポスト）

●送金方法　銀行振込み（ジャパンネット、三井住友、ゆうちょ）

★頒布ご希望の方は、 件名に「Ashi Paddle 45頒布希望」と記載 し、本文に以下を記入して私のコールサイン@jarl.comにメールにてお申込みください。

　　 １．型名 　 ①Ashi paddle 45 （ケーブル付）、または ②Ashi paddle 45 （３．５ｍｍジャック内蔵）のどちらか
　　２．パドルの色．．． ピンク、赤、オレンジ、紫、緑、青のどれか
　　３．右打ち用か、左打ち用か（角度が反対になります。上の写真は右打ち用です）
　　４． 郵便番号、住所、氏名

★お申し込みの後にこちらから振込み口座、納期を返信します。極力、すぐ発送しますが、週末にまとめて作りますので入金確認から1週間程度かかる場合もあります。

★注意事項

仕様、頒布価格は、状況により変更されることがあります。

⑤　万一の事故や損失が生じた場合でも、当方は一切責任を負いません。

⑥　故障の際は、写真等を添付してお問い合わせください。ベストエフォートで対応します。

パドル色のサンプルです

以上、よろしくお願いします。
　

自作CBトランシーバーの製作　その10、WVU-1102で淡路島移動。初めてのEスポ　パイルアップ (2020/7/5 17:54:11)

東京からでは、呼ぶ局が多く、なかなかeｽﾎﾟ交信ができないので大阪に帰省した合間に日帰りで淡路島に移動してきました。

コンディションも良く、平日でしたがたくさんの局に呼んで頂けました。

これくらいのコンディションだと200mWでも楽しめますね。

にほんブログ村

高尾山　自作CBハンディ機で移動してみました (2020/6/23 5:58:40)

コロナ自粛で移動ができなかったのですが、ようやく動けるようになりました。

早速、電車に乗って高尾山に登ってみました。

wvu-1102 CBハンディを持って。

山頂でCQを出したら応答があり、短時間ですが3局交信できました(^ ^)

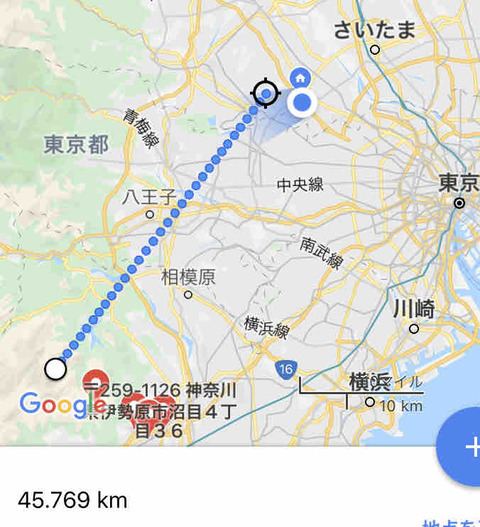

最長距離は、千葉県木更津市。距離にして70km弱です。結構飛びました。

にほんブログ村

WVU-1101 CBスキャナー& 50メガAMトランシーバー (2020/6/14 5:13:18)

昨年のハムフェアで好評だった50メガのAMトランシーバーにCBの微弱トランシーバー機能を追加したものを作りました。

今年のハムフェアで頒布予定しておりますので、宜しくお願いします

にほんブログ村

自作CBトランシーバーの製作その7 WVU-1102とSR-01との送信比較 (2020/6/7 7:59:44)

なかなか交信できないトランシーバーですが、SR-01とどのくらい性能が違うか調べてみました。

受信機のメーターとスピーカーの音声を録画状態にして、自転車で１．５ｋM離れた地点でそれぞれ送信して比較しました。

この比較方法は、ひとりで簡単に送信比較を行えますので複数台の無線機を持たれている方は、比較してみるとどれが一番いいかすぐにわかりますのでお勧めですよ

にほんブログ村

自作CBトランシーバーの製作その８ Eスポ、初交信！！ (2020/6/7 7:59:19)

技適をとって3か月余り、ようやく１ｓｔQSOできました。しかも、Eスポです

CBのEスポは予想外に難しいですね。

にほんブログ村

12MHZ 水晶フィルター (2020/6/2 7:37:06)

特性メモです。

SMD 5032の12MHZの水晶が届いたので特性チェックしました。

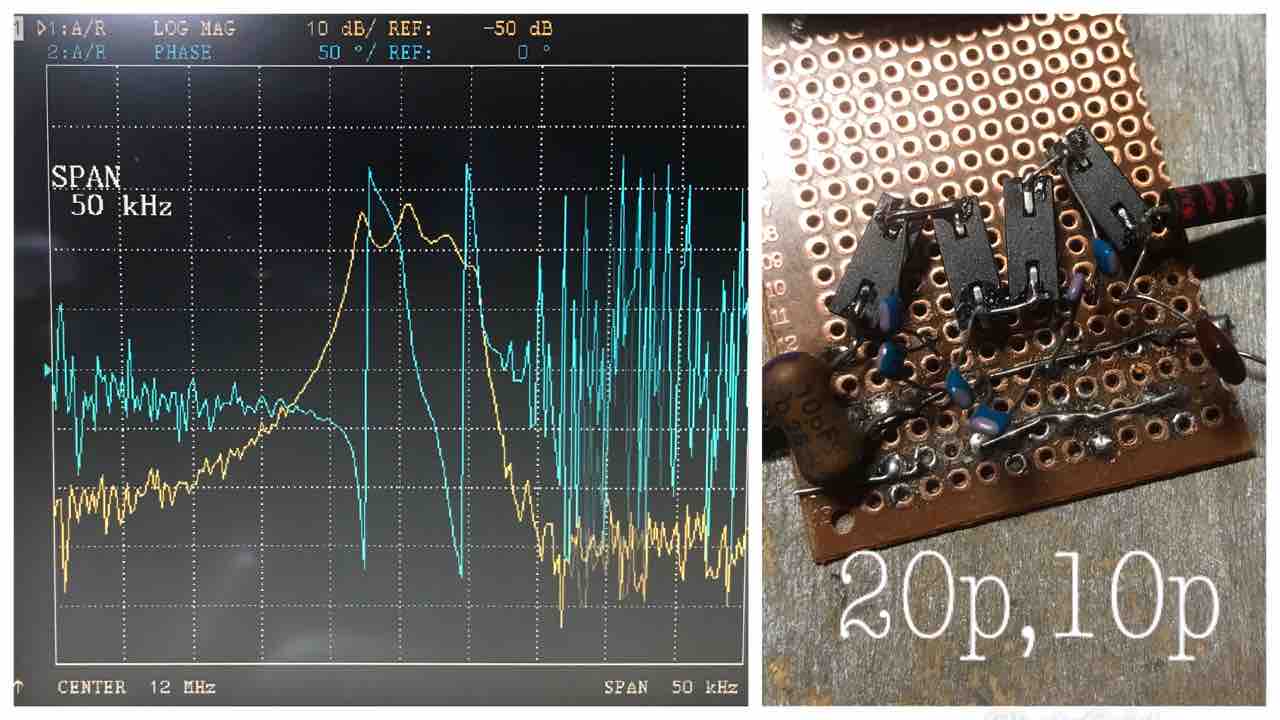

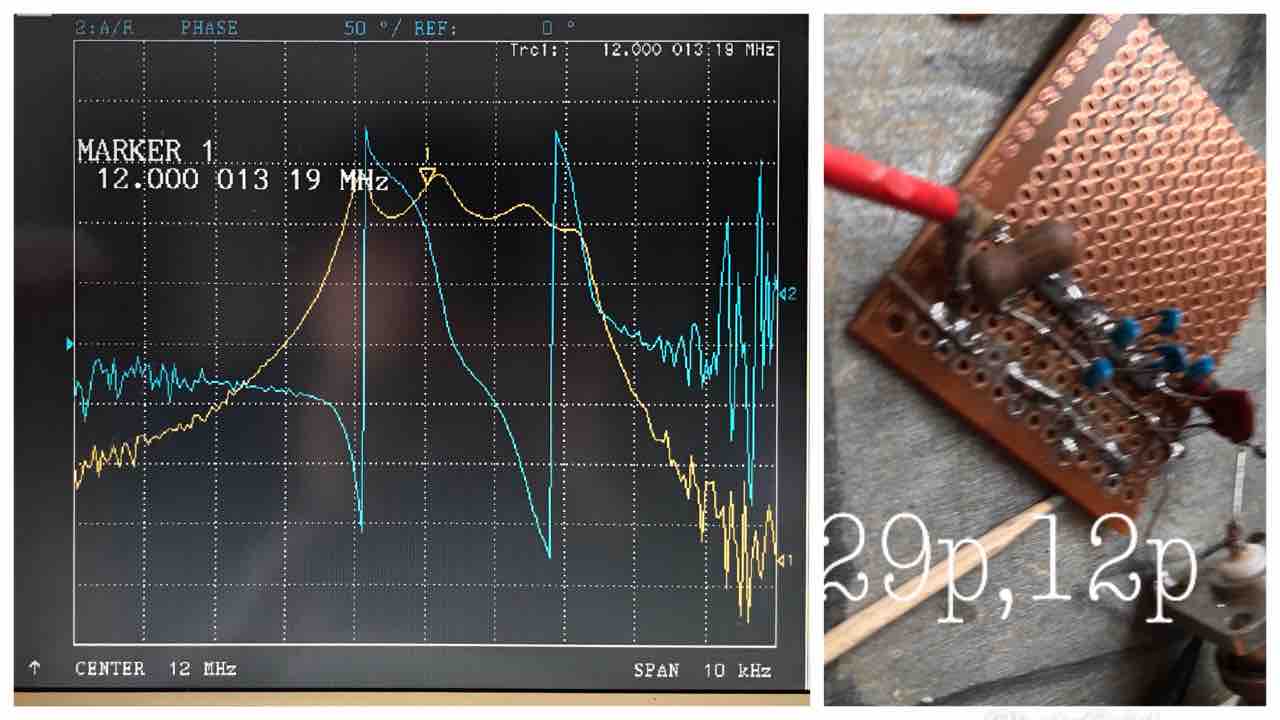

20p,10p AM用としては帯域が狭いですね。SSB,CW用かな。写真内の29pは20pが正解

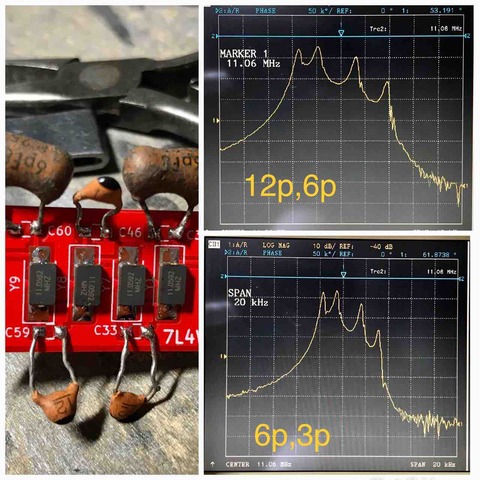

同じ水晶で、10p,4p。5k幅位

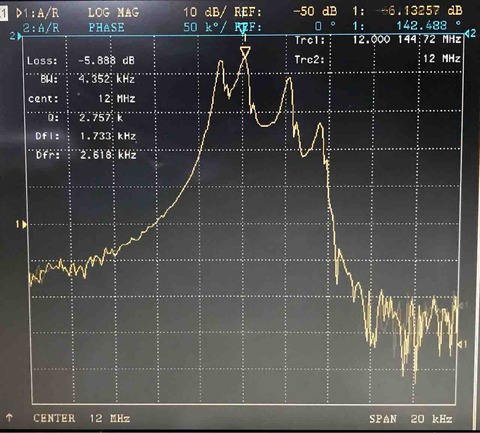

次に金属ケースのSMD 12MHZ

これは、6kHz用としては良いですね。センターも12MHZジャスト

参考。同じ水晶でコンデンサを変えたもの

8kHzですがセンターが上側にあります

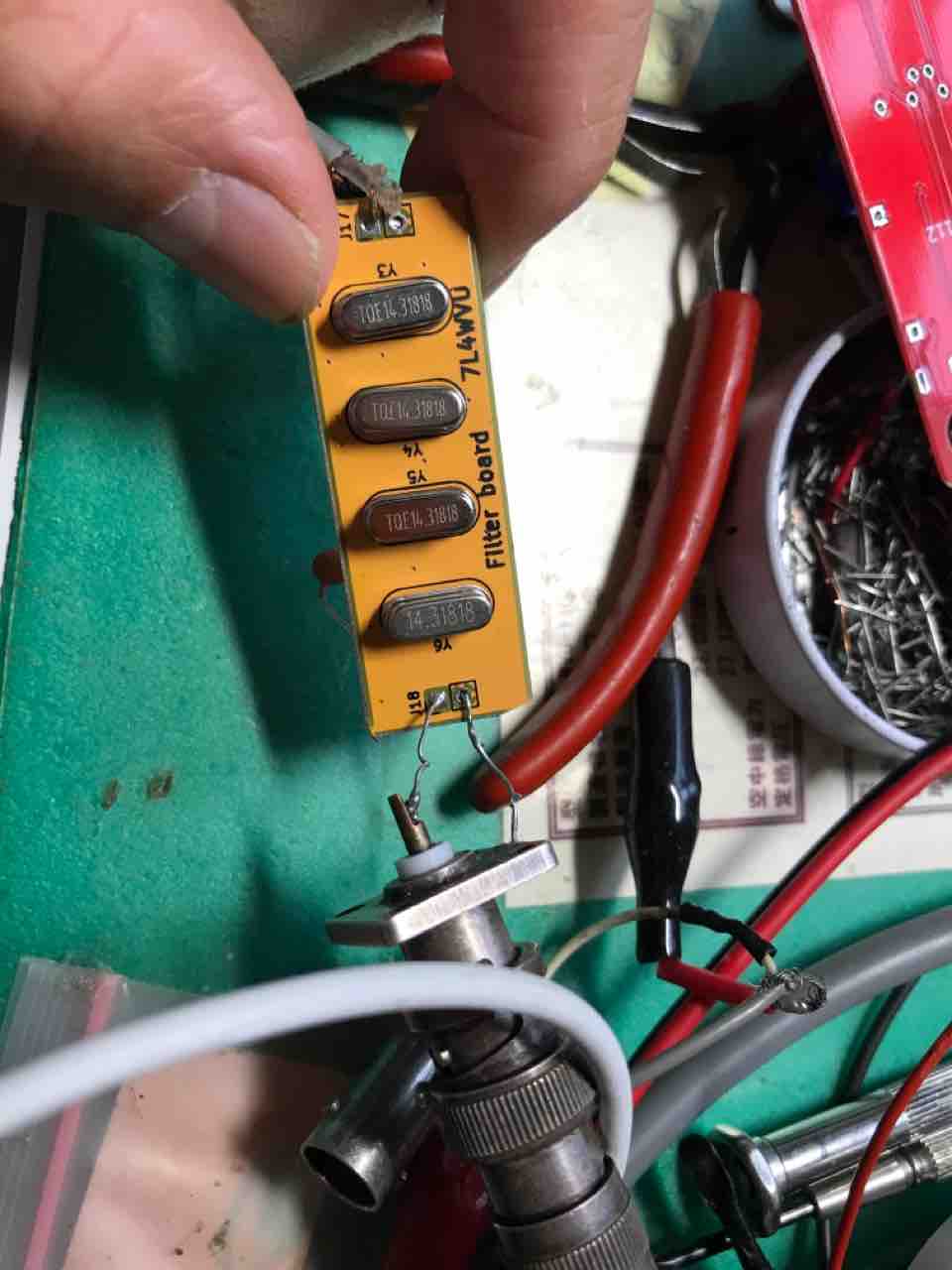

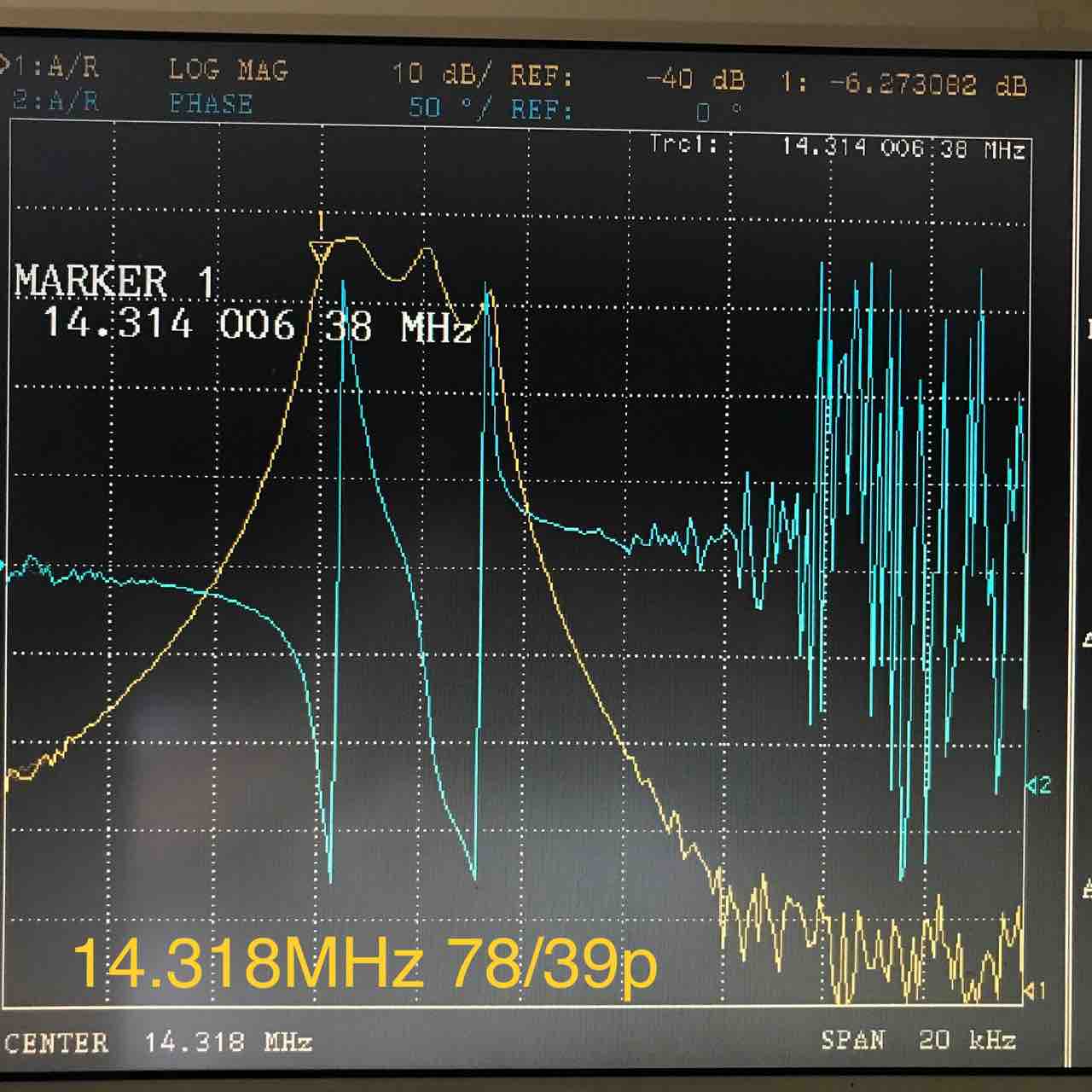

14.318MHz です

自作CBトランシーバーの製作その6 WVU-1102のトータル送信能力 (2020/5/23 3:59:08)

試作2号機で技適を取った後、コロナの外出自粛で移動ができず、心配な内蔵アンテナ含めてのトータルの実用性が確認できませんでした。交信もまだできていません

Ashi 電鍵 45 頒布（人柱版　８台）のお知らせ→ 受付終了しました。 (2020/5/4 23:09:48)

人柱版の応募ありがとうございました。

今回の頒布の受付を終了させて戴きます。

脚に固定する移動用の横振りパドル、Ashi paddle 45は予想以上に好評でしたので、縦振りバージョンの 「Ashi　電鍵４５」 を作ってみました。

自分では、なかなか良いものができたと思っていますが、電鍵は好みがありますので皆さんのご意見をお聞かせください。

１．はじめに

本装置は、私、 7L4WVUが趣味で設計製作した小型の縦振り電鍵で、アマチュアの皆様に頒布するものです。脚にゴムベルトを巻いて打ちやすいように45度の角度を持たせています。接点は信頼度が高いマイクロスイッチを使用、出力は３．５ｍｍステレオジャック（モノ出力）です。なお、脚ベルトアダプターは右打ちと左打ち兼用となります。

２．人柱版申し込み要領　→受付終了しました
申し込み条件は特にありません。CW初心者、これからやってみたい方でもOKです。

（１）必ずメール（私のコールサイン@jarl.com）にて申込み願います。その時に タイトルに「Ashi 電鍵45 人柱版応募」 と記載をお願いします。

（２）貴局のコールサイン、もしくはお名前の記載をお願いします。

（３） 下の写真から第一希望と第二希望の番号（①~⑧のどれか）を選んで記載してください。受付順となります。 　先約で在庫なしの場合は第二希望をみます（どれでもよいという方はその旨記載してください。確率が上がります）

●今回の価格は、下の写真の内容（本体、マグネット基台、脚ベルト、脚ベルト用アダプター、および M3ネジとナット2組）が1式分となります。マグネット基台は黒色のみ、脚用アダプターの色は本体と異なる場合がありますのでご了承願います。また、 無線機接続用のケーブルは付属されませんので各自ご用意ください。

●今回の頒布価格は、送料込　2700円　（クリックポストにて発送） となります。

　振込み先は、ゆうちょ、三井住友、ジャパンネット、三菱UFJを予定しています。
