160m用 マグネチック・ループ・アンテナもどき - 連戦連敗
(2020/8/5 12:33:44)
この数日、空いた時間はこればかりやってました。
発端－ハイＱコアの発見
そもそもの始まりは、50MHz用コモンモードフィルターのコア探しでした。
手持ちのコアに電線の切れ端を巻いて、インダクタンスや高インピーダンスでの減衰を比べていました。
そのうち、今回は50MHzシングルバンドなので、同軸の外被に流れる電流を阻止するなら、並列共振回路のチョークにすれば良いのでは？と思いつきました。

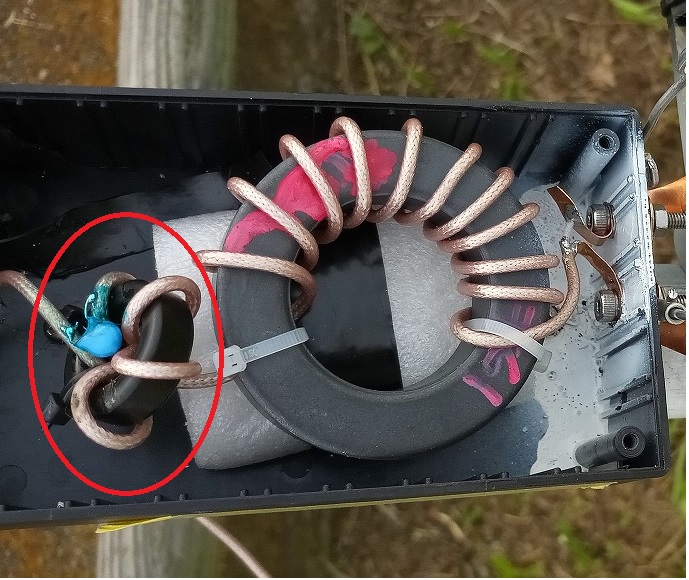

この部分です
このような高いQが必要な共振回路用には、T-xx系の鉄粉コアが適しており、FT-xx系のフェライトコアは不向きという先入観がありました。
が、ものは試しと云うことで、FT-240-61にコンデンサを抱かせてみると、コアを間違えたかな？と思うくらい深いディップが得られました。
特に低い周波数では、サイズが近いT-200 #2と同じか勝るくらいでした。
その時は、50MHz用が目的だったので T-68-10を使って終わりにしました。が、ずーっと頭に引っ掛かっていました。
ローディングコイルに使えないかな？
50MHzのアンテナは曲がりなりにも上がったので、次はローバンドです。
特に、今度のシーズンは160Mが気になります。
集合住宅で上げられるようなコンパクトなアンテナとなると、ローディングコイルが肝になります。
ふと「この間のコアが使えないかな？」とヒラメキました。
同軸トラップ≒マグネチックループ？
先日、チョークを弄っていた際、W3DZZ等に使われる同軸トラップ思い出しました。

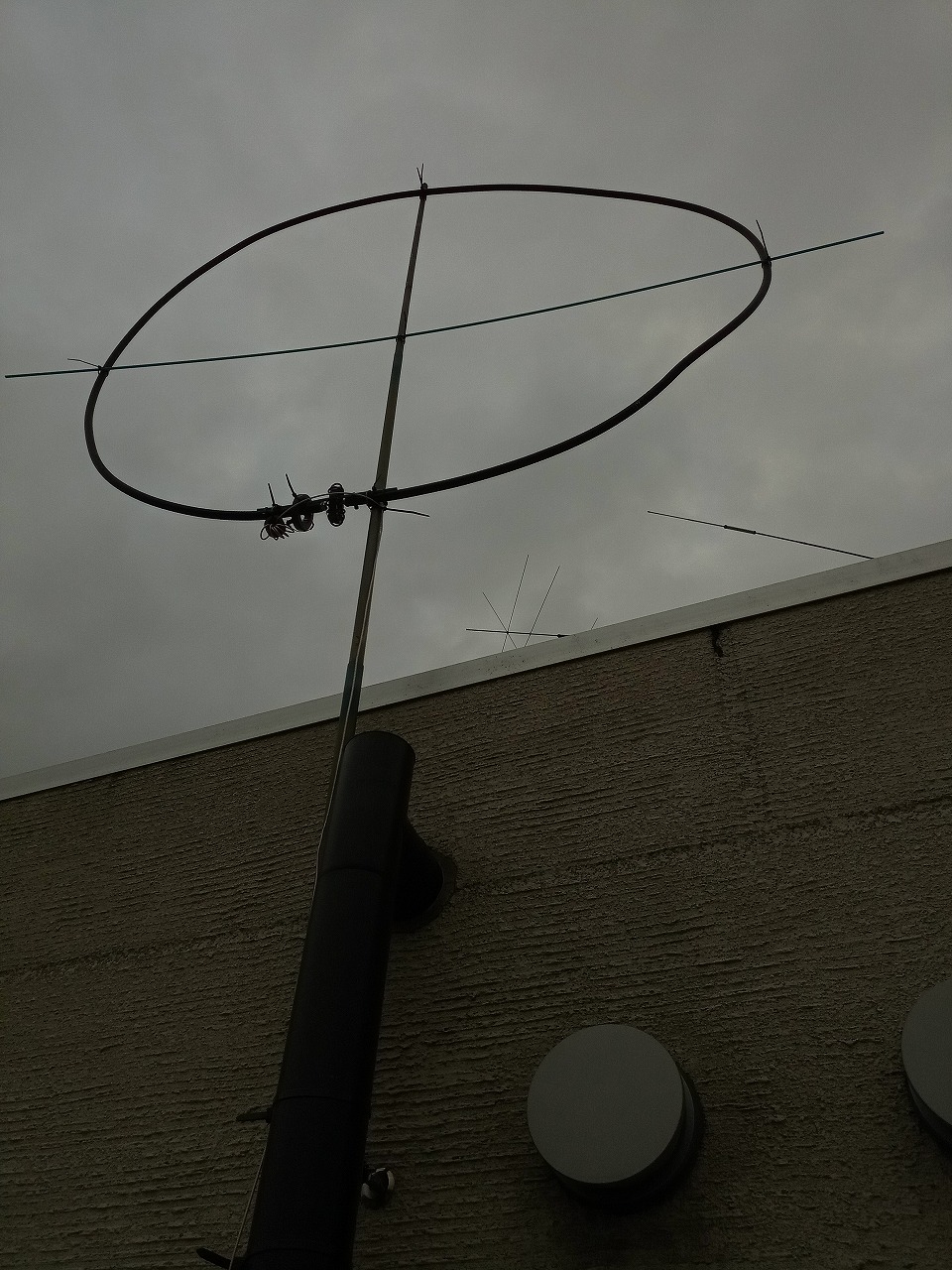

で、コイルにしないで「ワンターンにしたら、そのまんま、マグネチックループになるんじゃ？」などと妄想していたのです。
HELIAX同軸の共振周波数は？
何かに使えると思って取ってあった、ANDREWのLDF4-50Aという同軸の切れ端があったのを思い出しました。
長さは、約4.5Mほどです。
LCと自己共振周波数を測ると、0.9uH、340pF、約9MHzでした。100pFくらい足せば7MHzで使えそうです。
が、1.84MHzを目指すにはもう8000pF以上不足します。
大容量で高周波特性の良いコンデンサは難物です。
じゃ、ローディングコイルは如何だろう？と云う訳で、

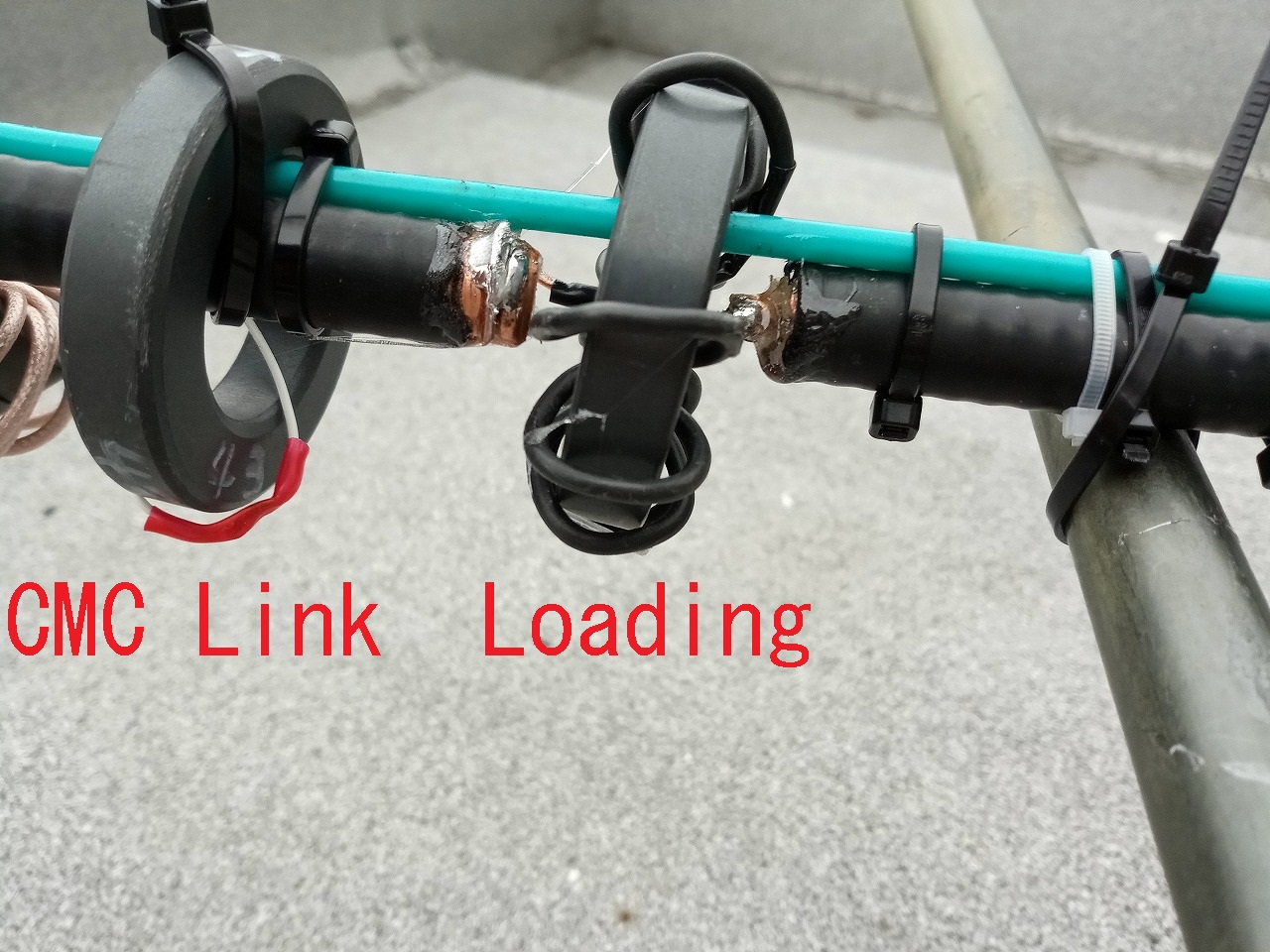

ざっと計算して、気になっていたFT-240-61に、1.6mmのIV線を11回巻いて挿入してみました。
カップリングはFT-240-43のワンターンです。

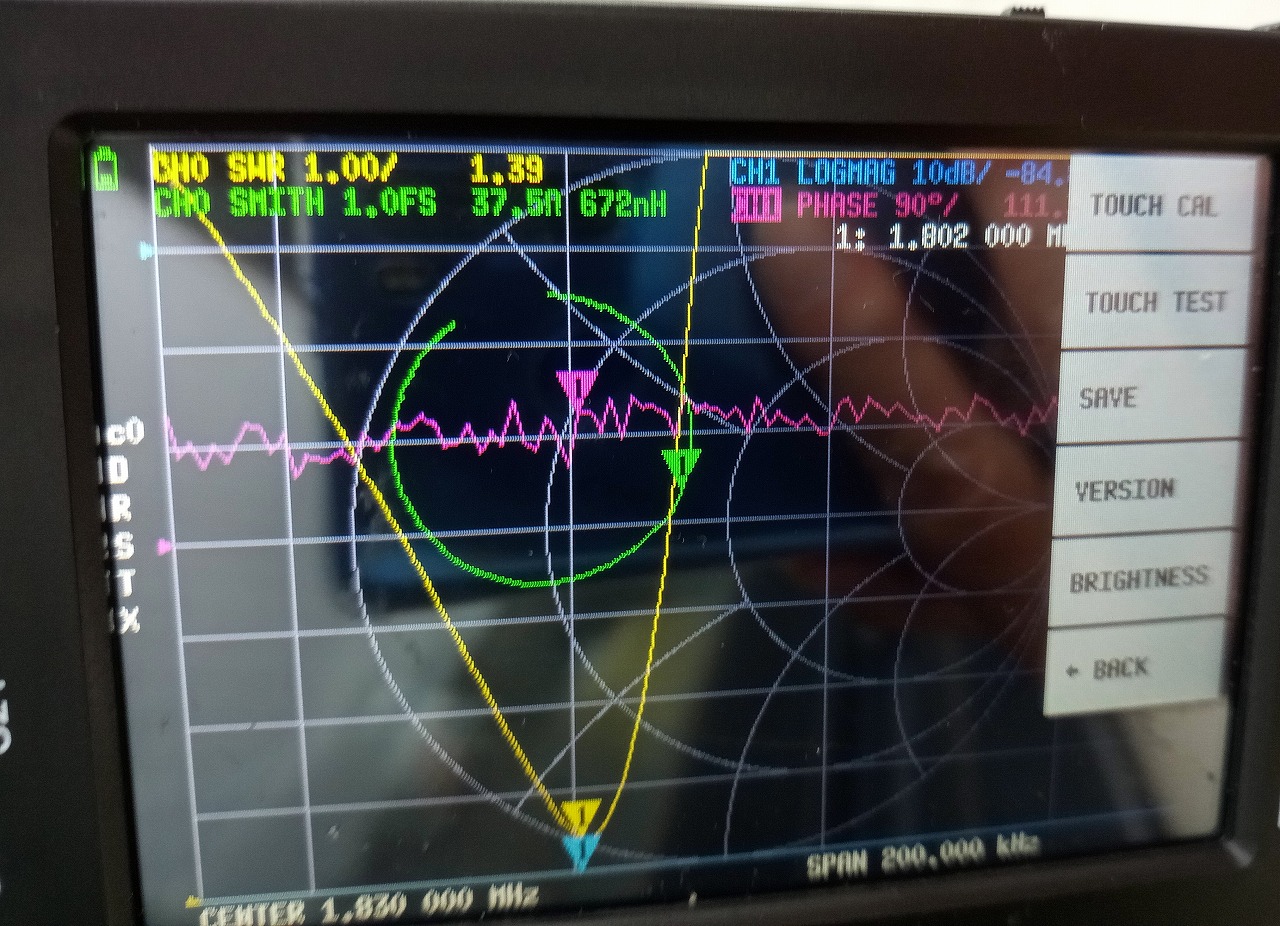

こんなのを、ビギナーズラックと云うのでしょうね。

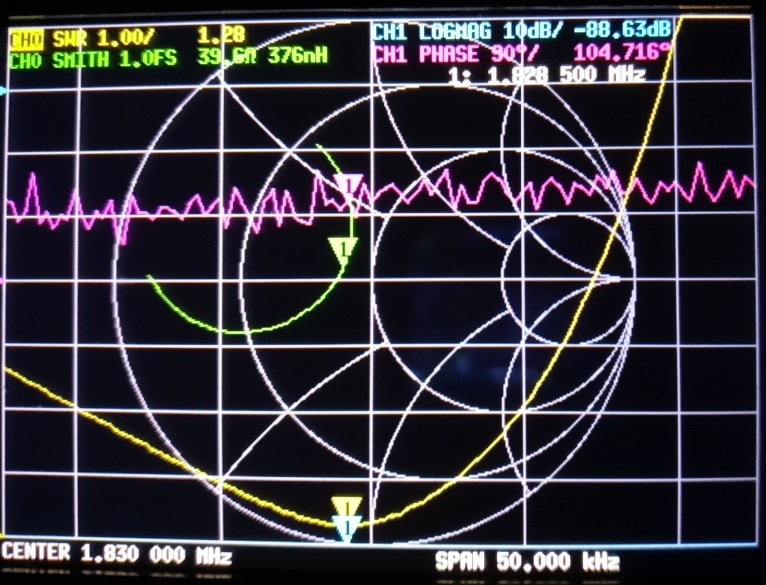

1.828にストンと同調しました。
馬鹿はすぐに舞い上がります「なんだ、簡単じゃん！」
ところが、送信するとトランシーバの保護回路が働きます。
おかしいと思ってSWRを見ると、上限に張り付いています。
折からの夕立でショートしたのでしょうか？
翌日に持ち越しました。
コアの問題？
翌日、改めて送信すると・・・
やはりSWR計の針は上限に張り付きます。
やはりコアの所為かと思い、触ってみると・・・
ローディングのFT-240-61はヒンヤリですが、カップリングのFT-240-43はかなり熱くなっていました。
「これが犯人か？」と云う事で、カップリングもFT-240-61に変えてみました。
が、VNAでもSWRが分からなくなりました。
160M用のトランスとしては使えないようです。
ワンターンのリンクに変更

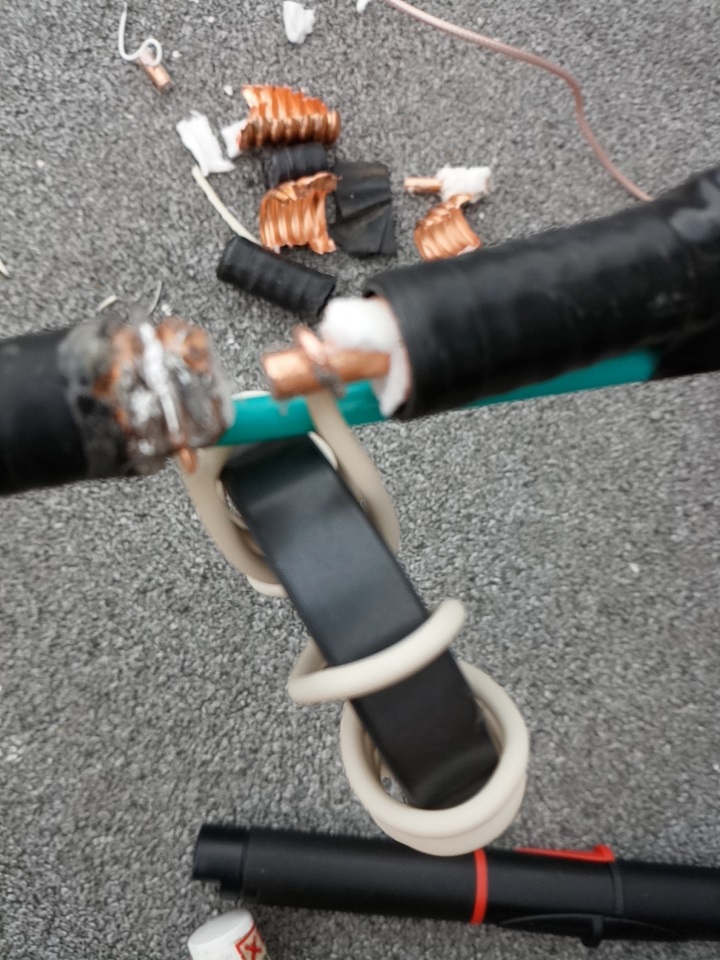

コイルのピッチでは追い込めなかったので、1.840MHzを目標に同軸を切り詰めました。

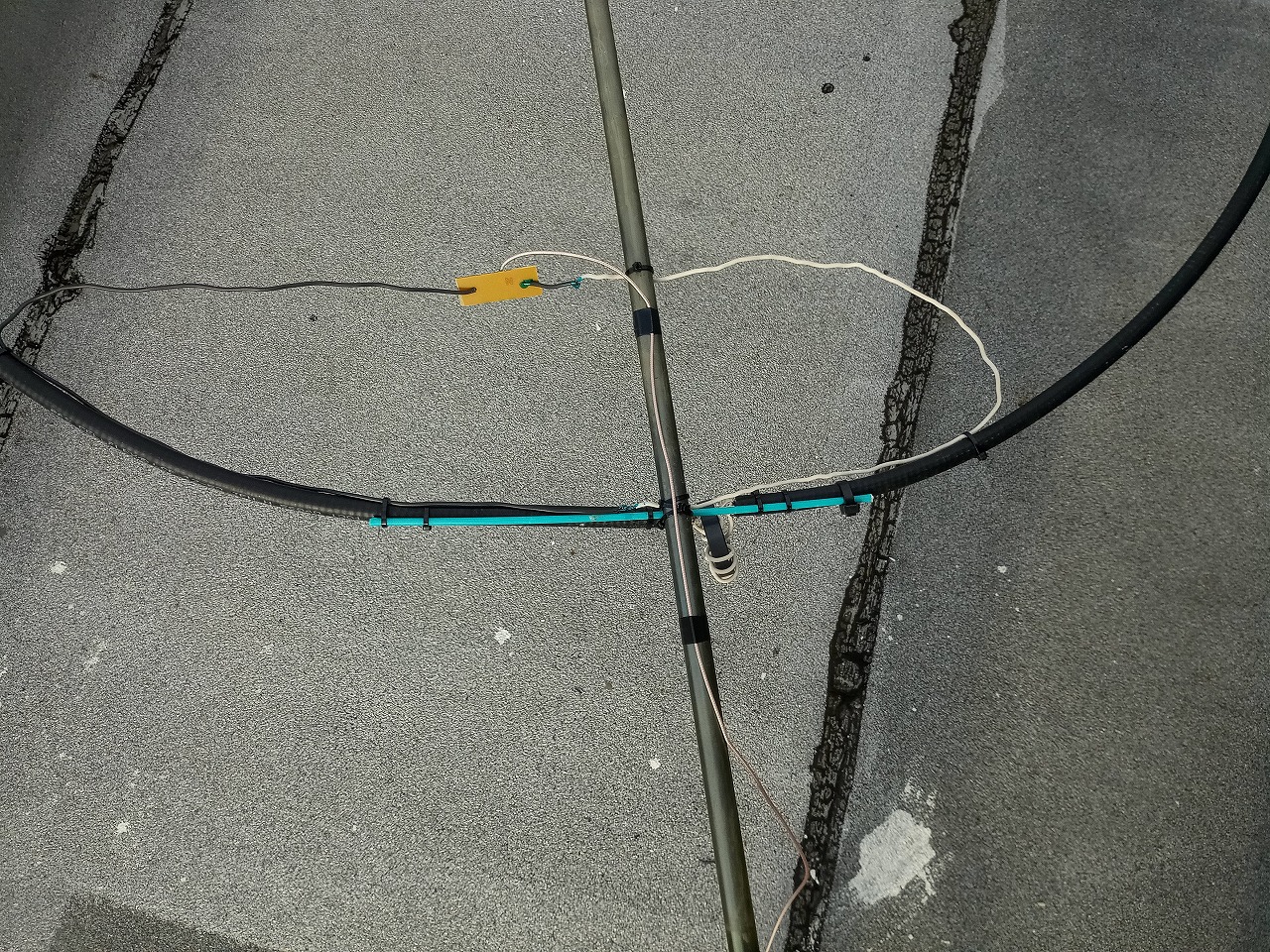

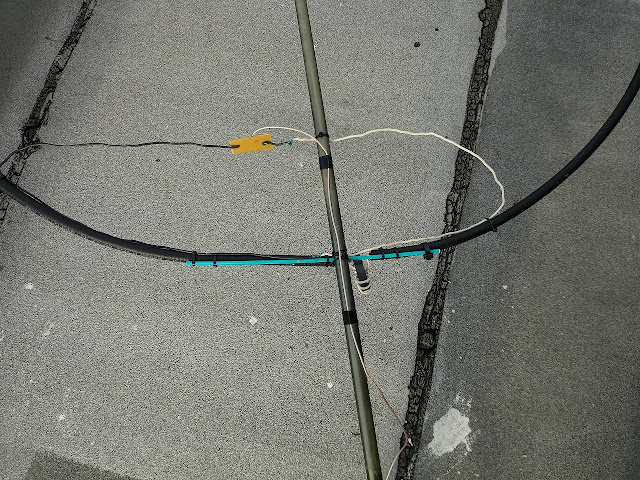

お手軽なコアのカップリングは諦めて、雑誌やWebで見かけるワンターンのループを作って近づけてみました。
いろいろ変形しているうちに、こんな形に
やはり駄目
VNAのSWRは下がりました。
が、やはり実際に送信するとダメダメでした。
カップリングやリンクの問題では無いようです。
送信するとSWRが跳ね上がった例を思い出すと、
接触不良や絶縁不良（炭化）による放電などがありました。
せいぜい5ワット程度だったので、放電は考えにくいのですが、少しずつ出力を上げてみることにしました。
耐電力10mW？

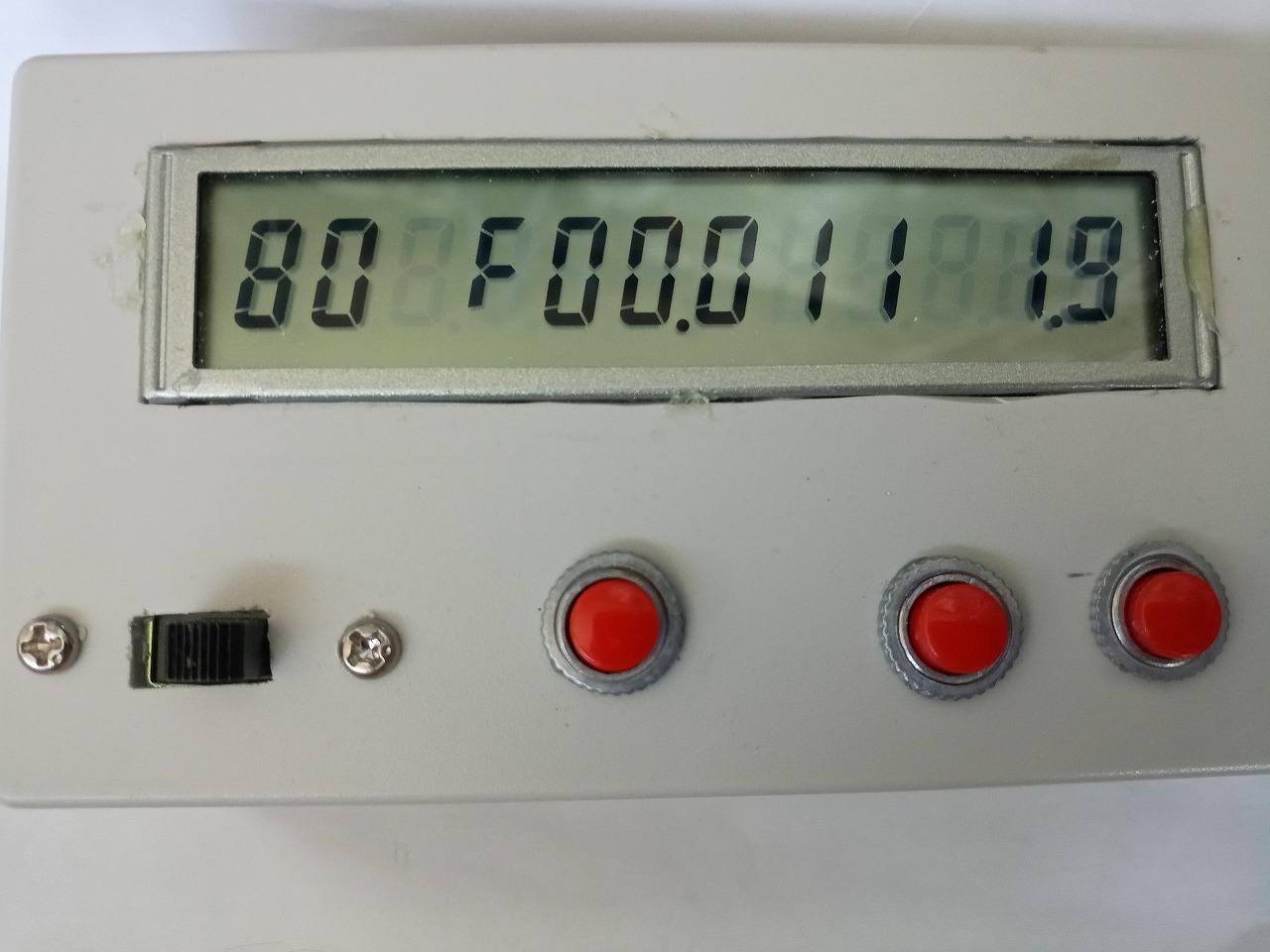

Omniaミリワットメータを持ち出しました。
動作の下限は80mなのですが、この際そんなことは言ってられません。
ゆっくりと出力を上げて行くと・・・

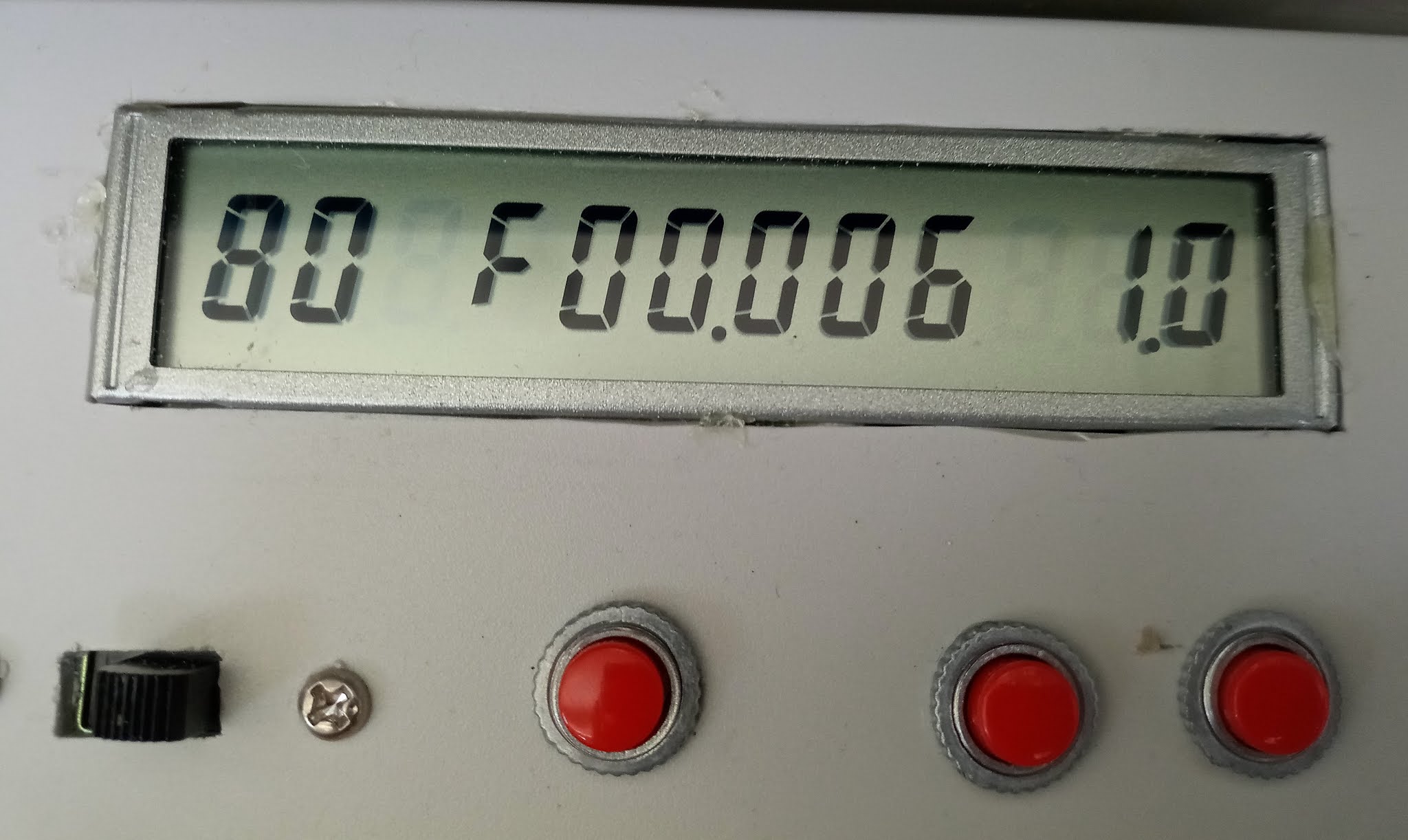

6mWはまだOK

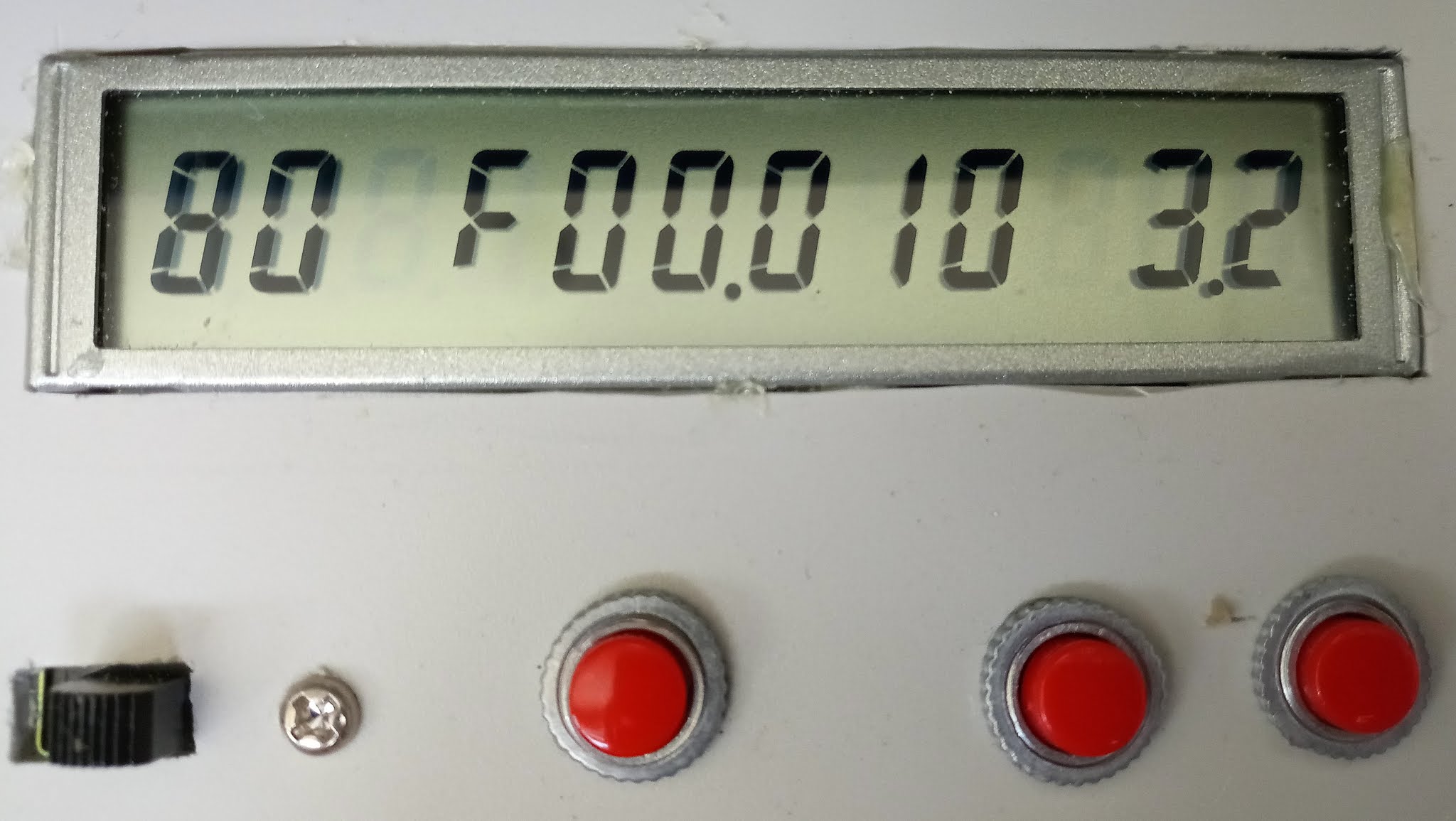

10mWを超えると跳ね上がり

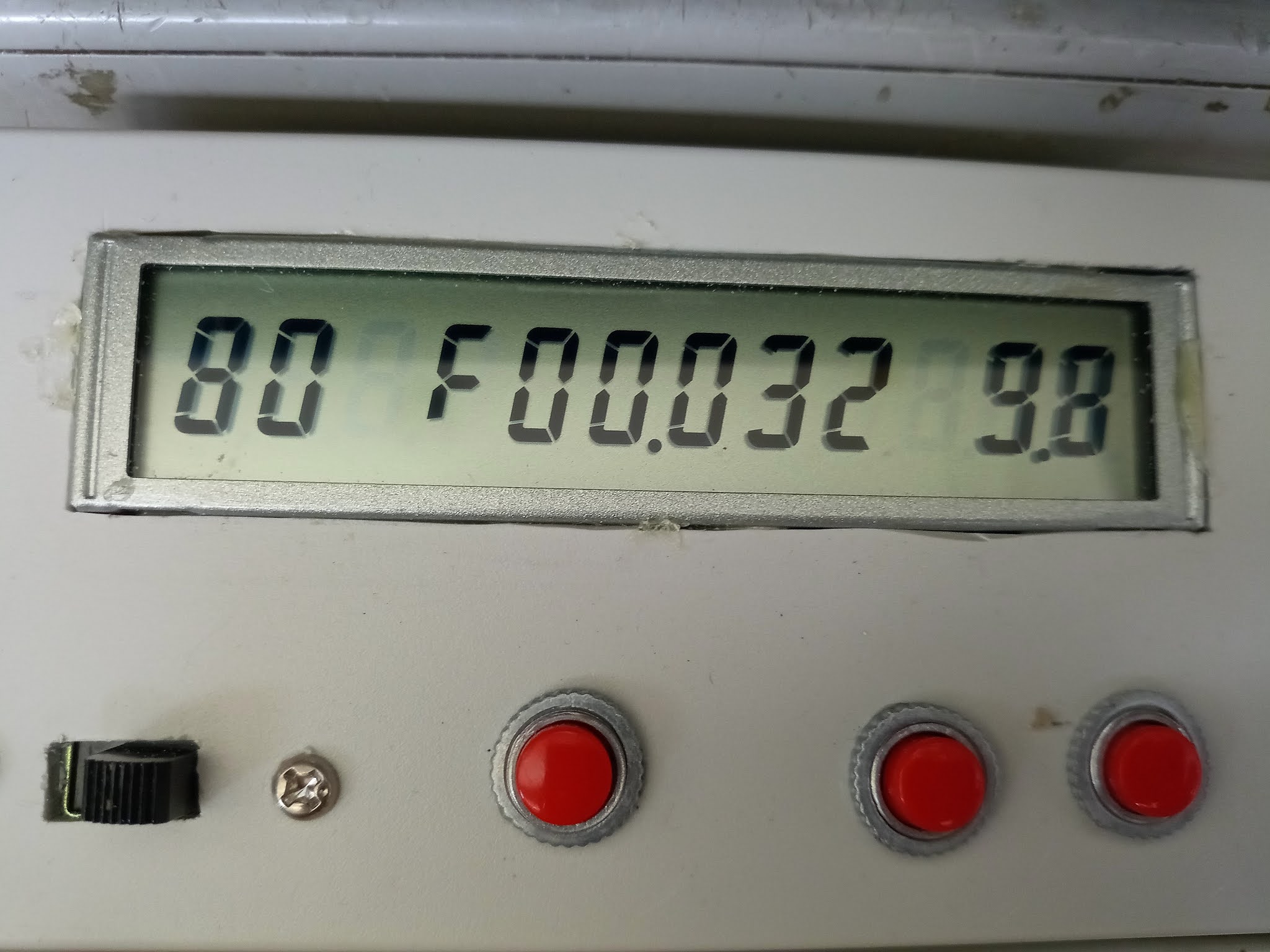

30mWで終了
10mW（ミリワット）を超えたあたりから、SWRが跳ね上がります。
「オイオイ、耐電力10ミリワットかよ？」とため息が出ました。
FT-240-61は虚弱体質
ここまでくると、コアが原因としか思えません。
どうやらHiQとパワーは両立できないようです。

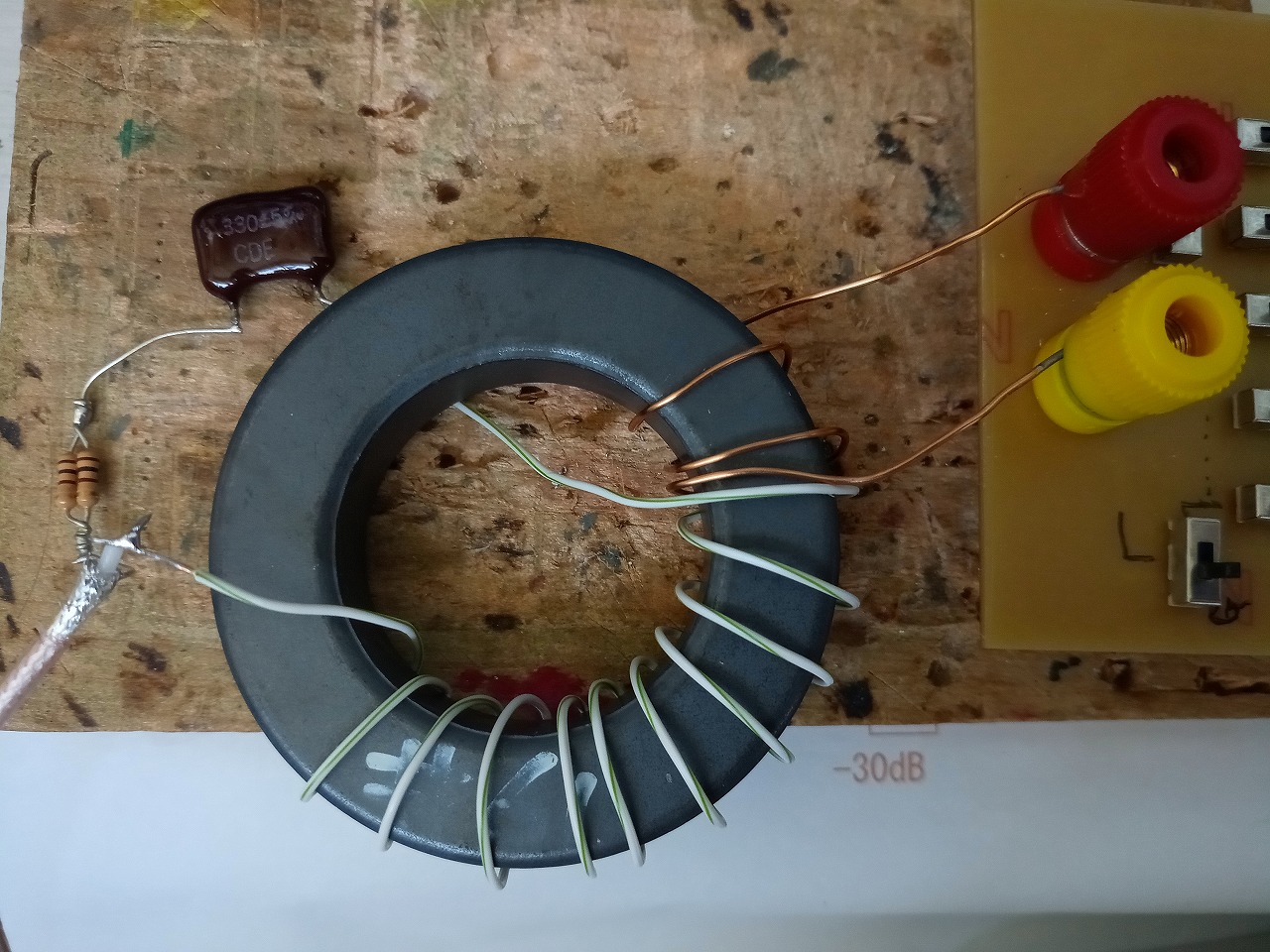

TX → コア（11t 約21uH） → コンデンサ（330pF）
→ ダミー
という経路を作ります。
出力を上げると、やはり同調がずれてSWRが跳ね上がりました。
コアに3tを巻き込んだインダクタンスは・・・

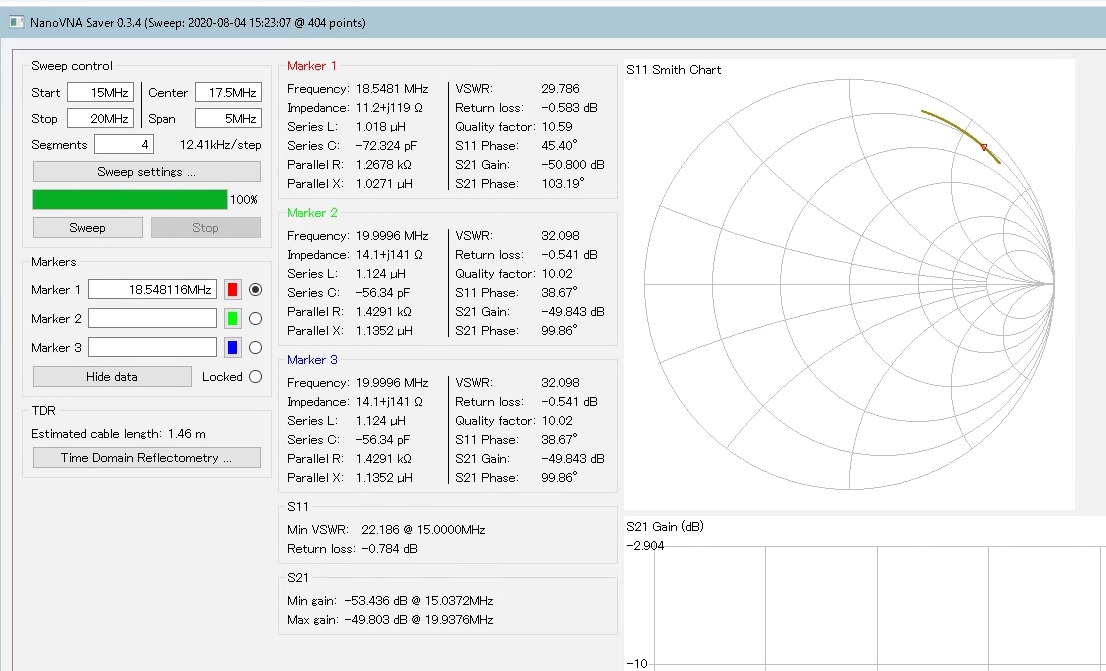

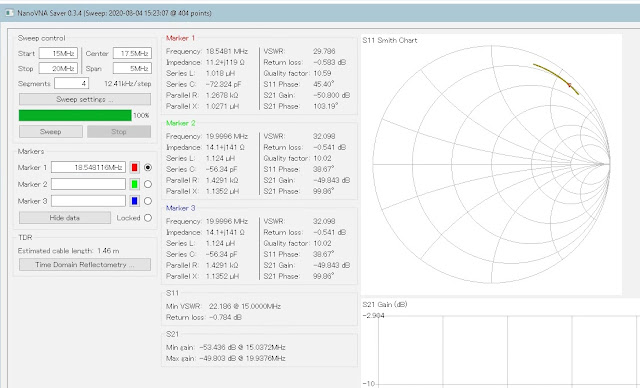

非送信時
非送信時 L=1.018uH Q=10.59

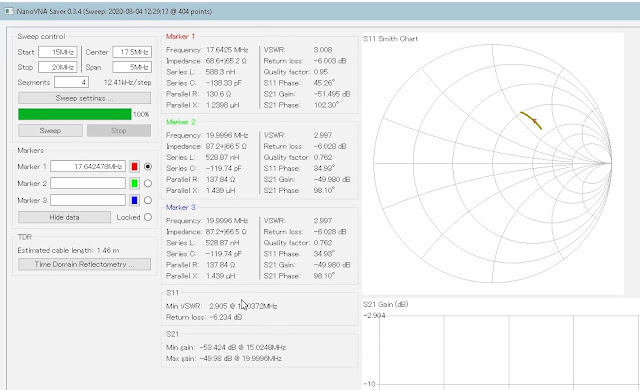

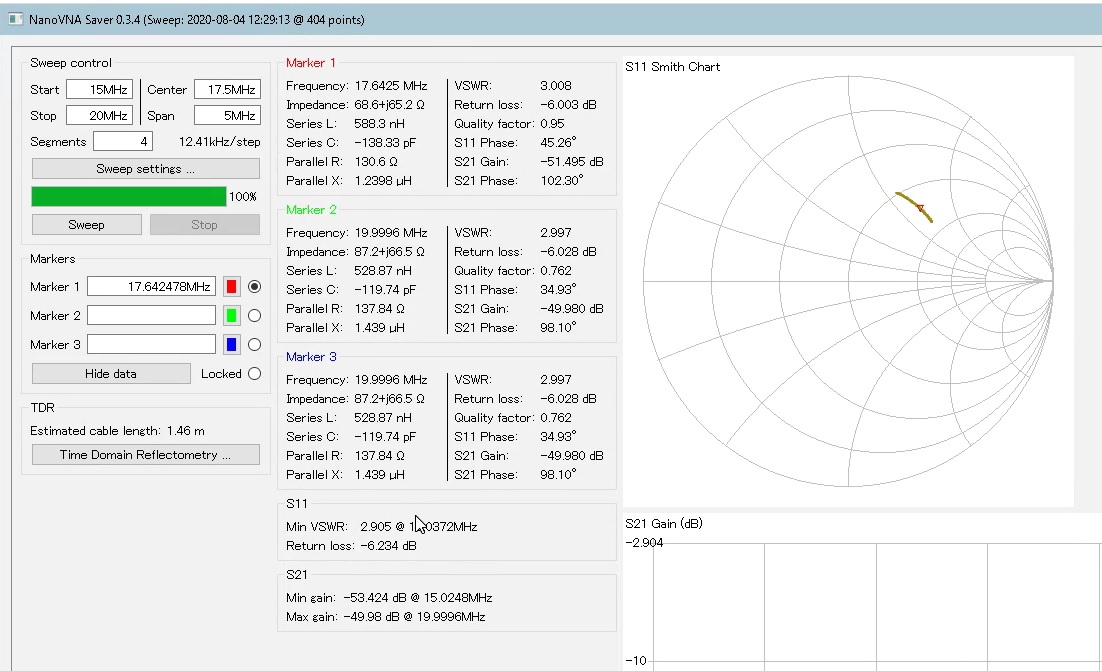

20mW送信時
20mW送信時 L=588nH Q=0.95
インダクタンスとQは、ほぼ無くなってしまうようです。
残念ながらローディングコイルとしては、全く使えないようです。
せめてHiQを活かして、ローバンド用のプリセレクターに使えないかな？と思っていたのですが、至近で送信すると5W近く逆流するので、それも難しそうです。
ガッカリして片付ける気力も・・・・
受信用は及第？
それでも諦めきれずに、160mのWSPRやFT8をワッチしてみました。

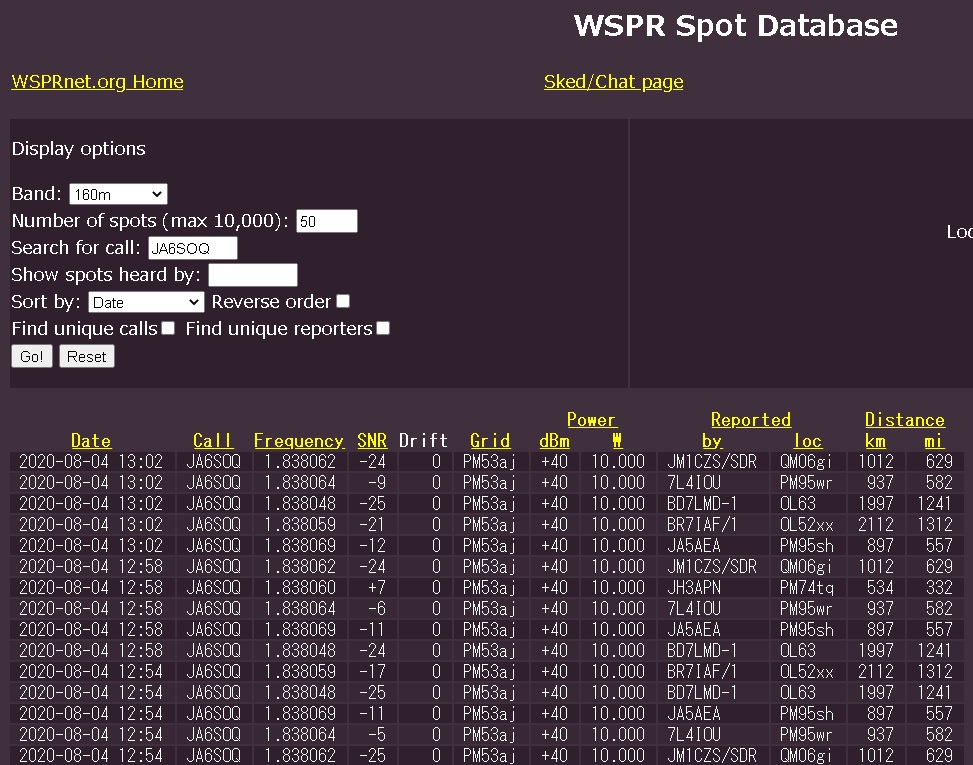

WSPRの受信例
比較するサンプルが少ないのですが、ご近所さん並みに見えたようです。

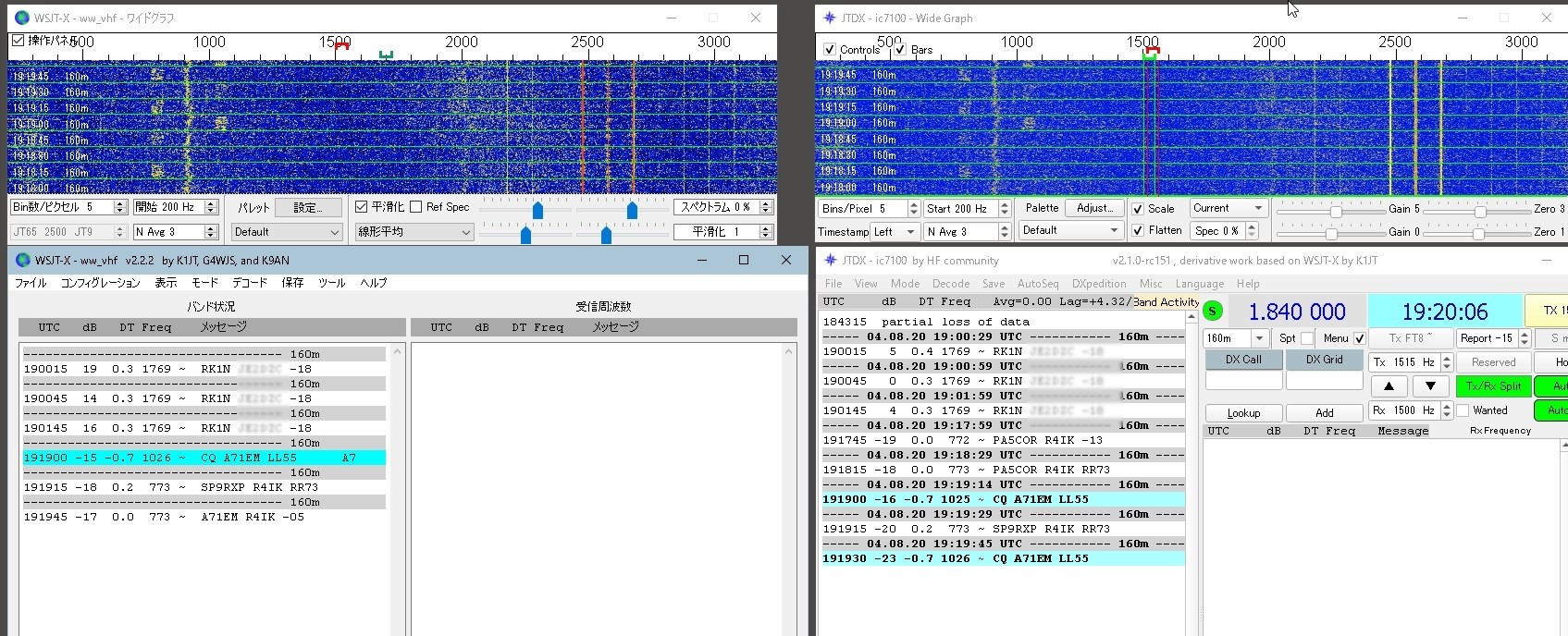

FT8の受信例
MagLA --> IC7100 --> WSJT-X & JTDX
今朝のA71EM、少し早めに見えてきたようです。

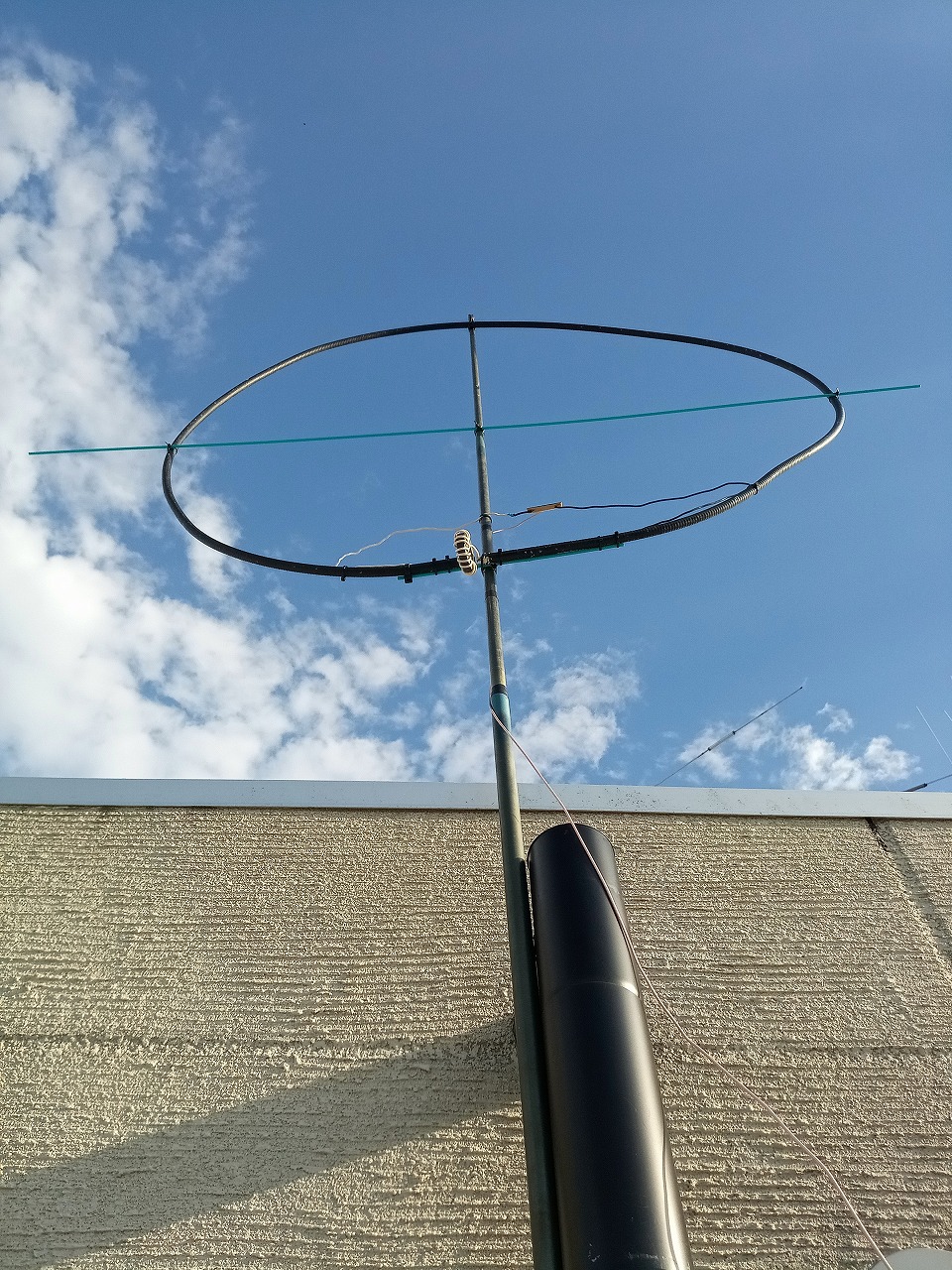

シャックの軒先から突き出しただけにしては、意外に見えているようです。
特にノイズが少ないのはFBです。
廻すと、しっかりヌル（減衰）が分かります。
受信専用なら生きる道があるかも知れません。
と自分を慰めています orz
