飽きもしないで、チマチマとやっています。

LDF4-50A同軸STLとTA-51jrをシミュレーションしてみました。

メーカの資料によると、LDF4-50Aのシールドの直径は13.97mmとの事です。

が、MMANAでこの蛇腹（コルゲート）を表現する方法が分からないので、13mmの半分、6.5mmの銅パイプとして設定しました。

https://ja.commscope.com/product-type/cables/wireless-transmission-cables/wireless-cables/itemldf4-50a/

コンデンサの位置

芯線とシールド間の容量は75.8 pF/mとの事で、ケーブル全体がコンデンサです。

ここでは、先日アークした箇所（接続部）をコンデンサの位置と見做す事にします。

彼方此方の資料を見ると、コンデンサの反対側にリンクを設けるケースが多いようです。

しかし、MMANAによるシミュレーションでは、上下左右どの位置にあってもSWRやゲインの差は殆どありませんでした。

なお、コンデンサのQは1000で入力しました。

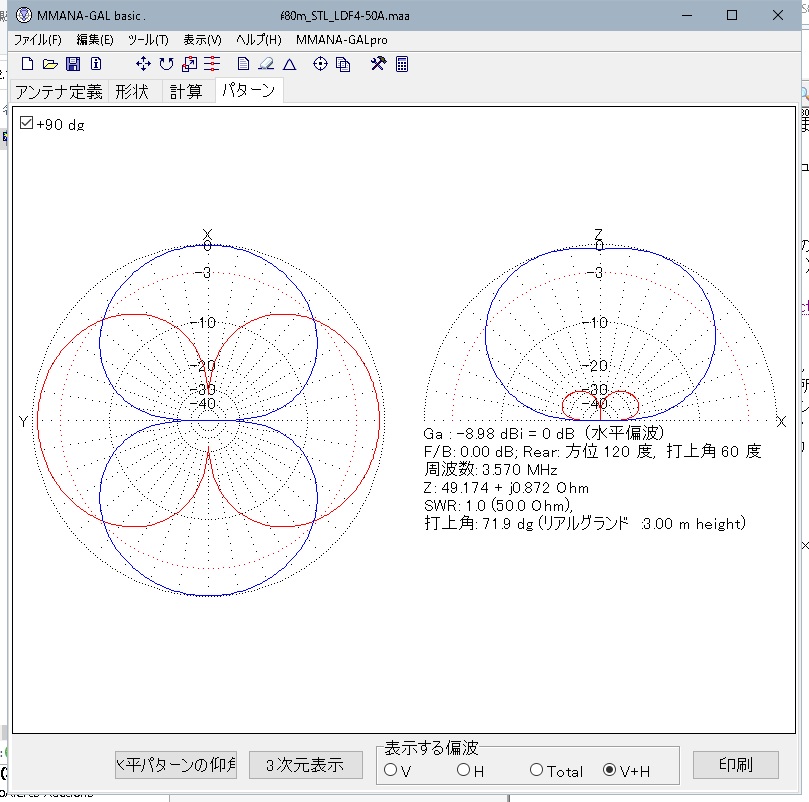

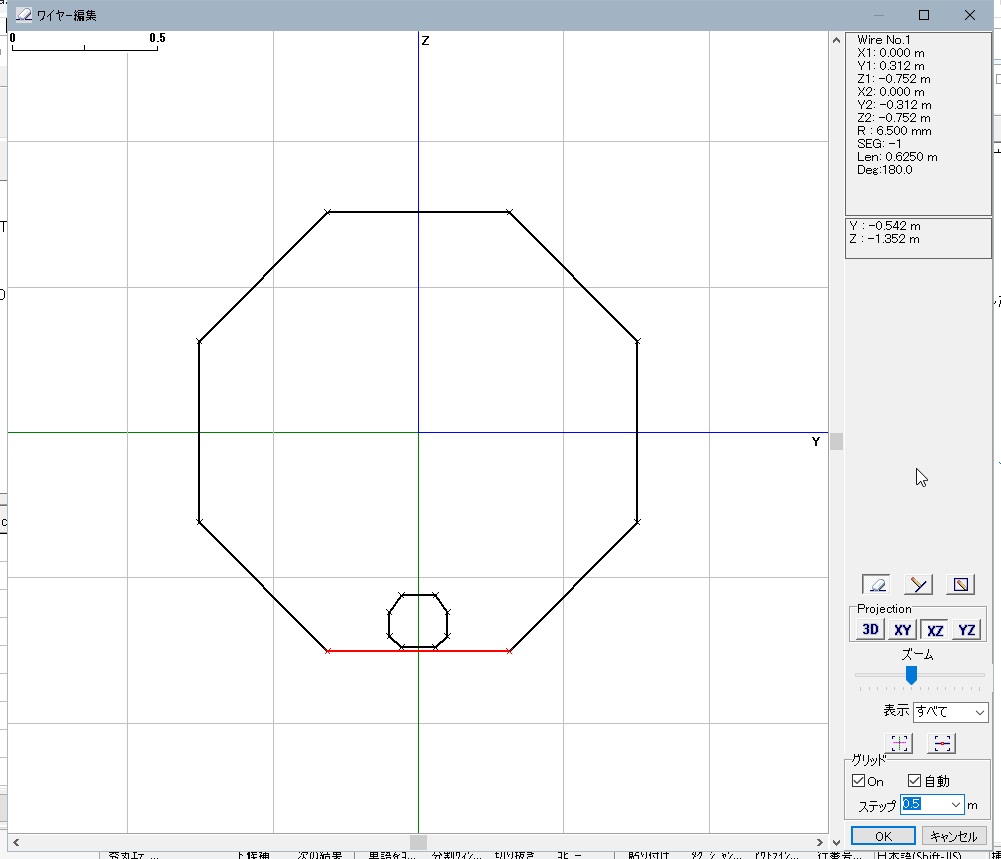

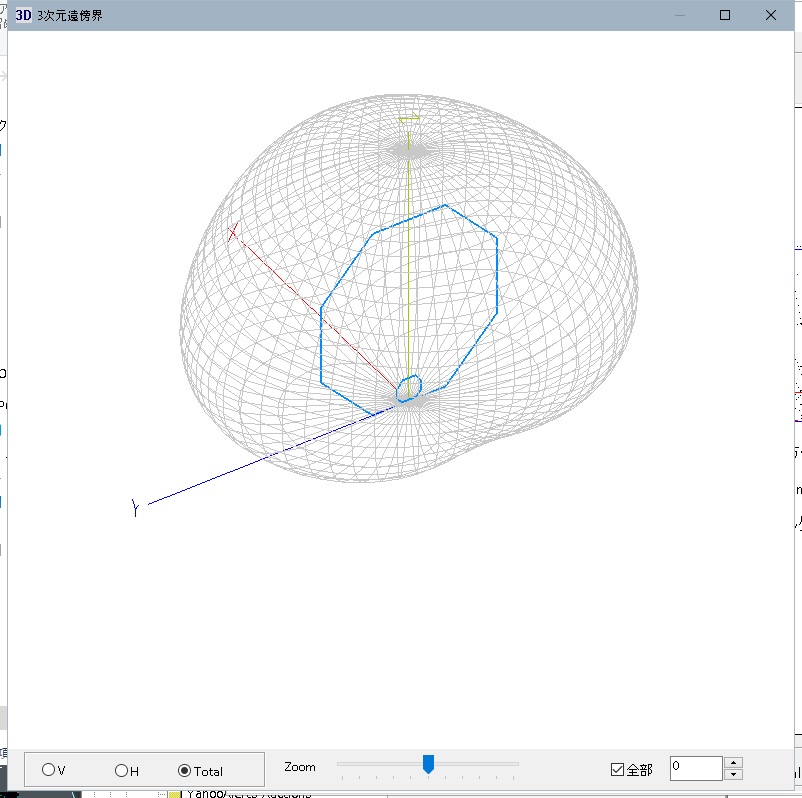

STLの諸元

・メインループ全周：5.2メートル

・メインループ・エレメント半径：6.5ミリ

・同調用コンデンサ：398pF (ケーブル容量)

・リンクループ全周：0.65メートル

・リンクループ・エレメント半径：1.0ミリ

実物との違い

同軸の定格キャパシタンス（75.8 pF/m）から逆算すると、全周は5.25メートルとなるので、実物にかなり近い（数センチ以内？）ようです。

他のバンドに応用する場合も、シールドの外径と1メートルあたりのキャパシタンスが分かれば、MMANAのシミュレーションで10Cm以内の誤差に収められるような気がします。

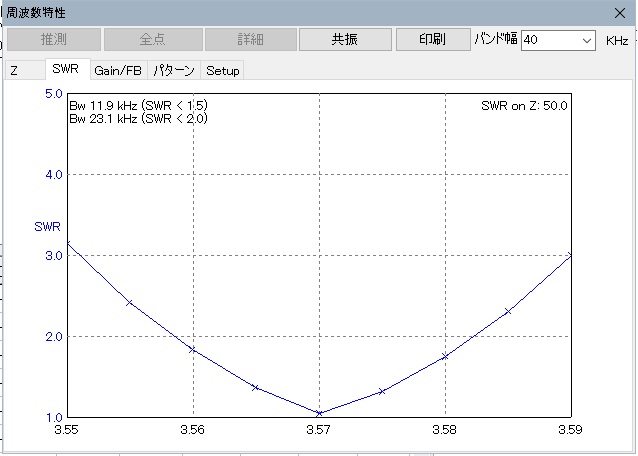

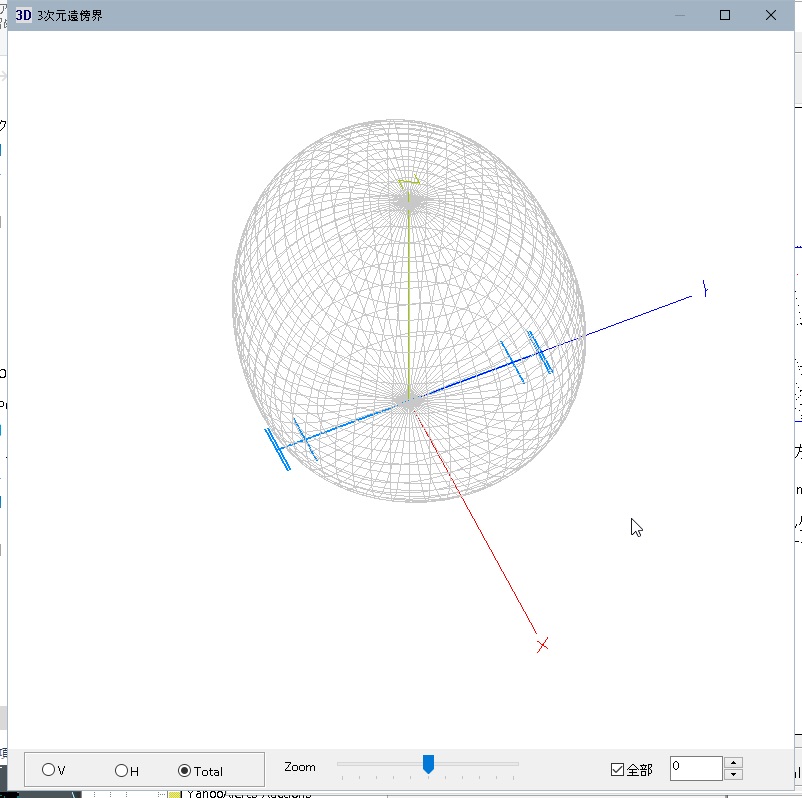

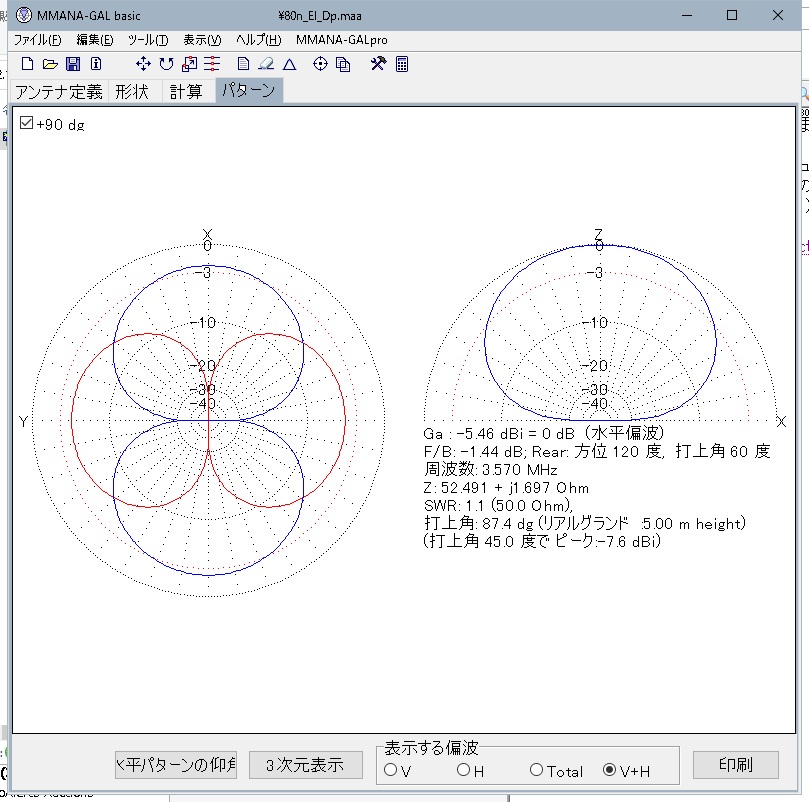

短縮DPの諸元

TA-51jrをイメージして、ワイヤーを編集しました。

ローディングコイルのQは100としました。

・エレメント全長：10メートル

・エレメント半径：10ミリ

・ハット：3本（2メートル長）×2組=6本

・短縮コイル：エンドローディング（67uH, Q=100）

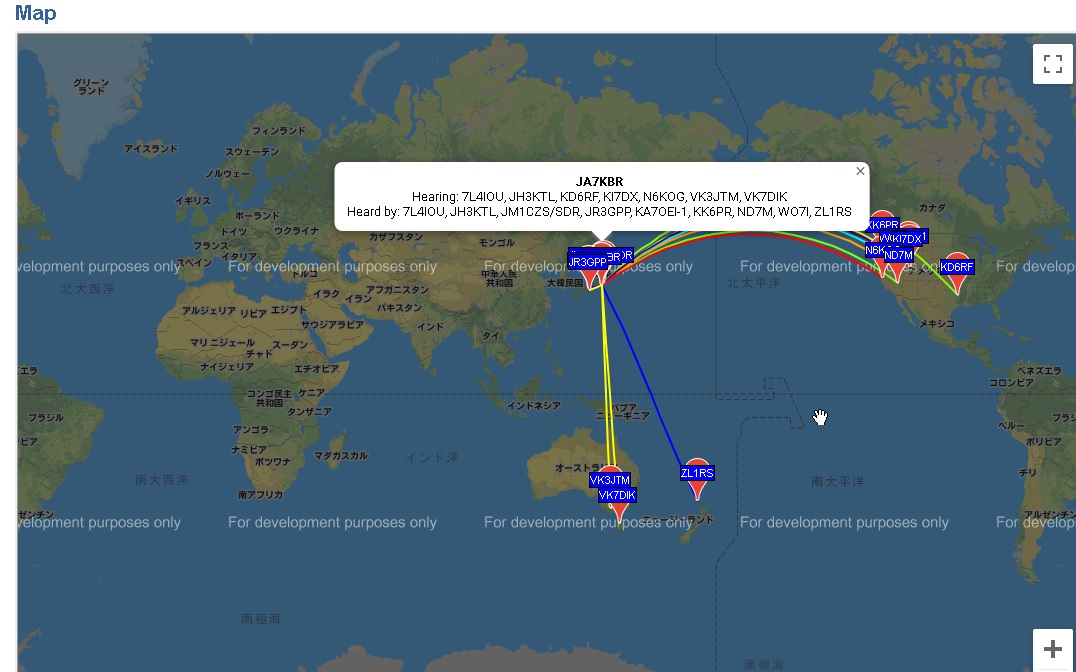

昨晩は少しコンディションが悪かったようです。

同軸STL (2W)

個別のSNRをみると、南側以外は、勝ったり負けたりで、ほぼ同等のようです。

シミュレーションでは3dBくらいSTLのゲインが小さいので、

・短縮Dpの、実物のコイルのQが低い？

・STLの、蛇腹が良く作用している？

・STLの、建物の壁が反射板になっている？

といった辺りの作用で、差が縮んでいるのかも知れませんね。

受信については、STLに軍配が上がりそうです。

受信機の性能差も考えられるので、SunSDRでFT8を同時受信して、同一条件で比較したいと思います。
