FT-1000MP MARK-V に使われているﾘｰﾄﾞﾘﾚｰの修理です。

雷様が通過してしまい、ﾘﾚｰ内部の接点が破壊されていたので、代替えﾘﾚｰで修理しました。
どんな風に壊れているのか取り外したﾘｰﾄﾞﾘﾚｰを分解してみました。
そのまま捨てるつもりでしたが、この接点部分の部品ならどこかにあったはずと
探してみたらありました。何でこんな物持っているか？それはある工作で使う予定でしたが
その工作が進んでいないので保管してあったのです。

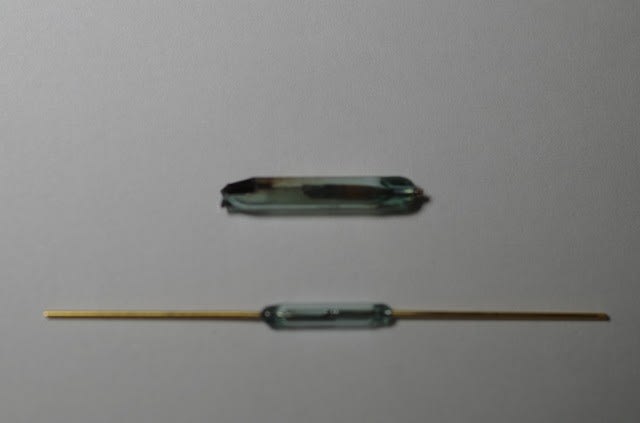

上が破壊された接点部分　下が部品箱から発掘した接点部分
OFF時の接点間隔がちょっと狭いかな？

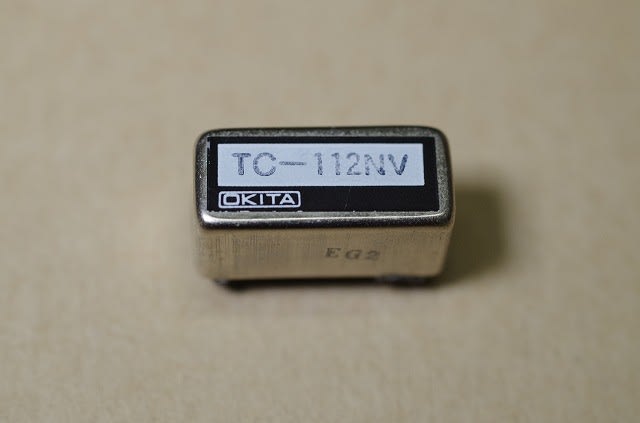

このTC-112NVと言うﾘｰﾄﾞﾘﾚｰの仕様が分かりませんので、修理したﾘﾚｰの性能が同等なのか
劣っているのかさっぱり分かりませんが、入手できるTC-112NVと似たようなｻｲｽﾞのﾘｰﾄﾞﾘﾚｰの
仕様と比べて見ると、この接点は遜色は無い様に思えます。
送信時200Wの信号が通過していて、そこにﾘﾚｰの接点の片側がつながっていますので
接点間を雷のようにｽﾊﾟｰｸして送信波が飛び込んでしまったら受信部が破壊されます。
接点間隔が広い方が安心していられるのです。
空気中じゃなくて、窒素ｶﾞｽが封入されているのである程度安心と言えば安心なのですが。

定格からすると、DC150V 0.5AがON/OFF出来るようですが、高周波だとどうなのか
情報が無いのでやってみるしかありません。


青いﾃｰﾌﾟの中心部に接点部を挿入します。（以前のBLOGの画像を再使用）



今回組み込んだ接点の仕様は
・窒素ｶﾞｽ封入
・定格接点容量（DC)：0.5A/150V
・接点抵抗：0.1Ω
・動作時間：0.5ms
・復帰時間：0.3ms


元に戻して、外から見ると分かりません！



次回修理することがあったら修理したこのﾘﾚｰを組み込んでみたいと思います。（大バクチ！！！）

今回は代替えﾘﾚｰで修理してしまったのと、基板を外すのが地獄の様な基板なので
もう一度分解して交換する気にはなれません．．．．．
だから　「次回修理することがあったら」　なのです！

もう分解しなければならない故障が無い事を祈るのみです。
