WQ1は、1.8~144MHzをカバーする超小型QRP　CWトランシーバーです。

本体には、144MHz用のLPFが内蔵されておりますが、他の周波数にオンエアするときは、各バンドに適したフィルターを入れる必要があります。

最初、頒布のときにはフィルターをオプションにしようと思いましたが、HFも楽しめるように１つのフィルタで7,10MHz兼用できるものを添付することで設計してみました。

コイルは、ＳＭＤインダクターなので損失がそれなりにありますが、小型優先ということで（笑）
今回新しく基板を作成しました。フィルターはケースに入るように作ってあります。




特性です。損失は、7MHzで1dB、10MHzで2dB程度です。


出力は、100mW程度となりますがスプリアス的には問題ありません。

まず、7MHzです



次に10MHzのスプリアス特性です



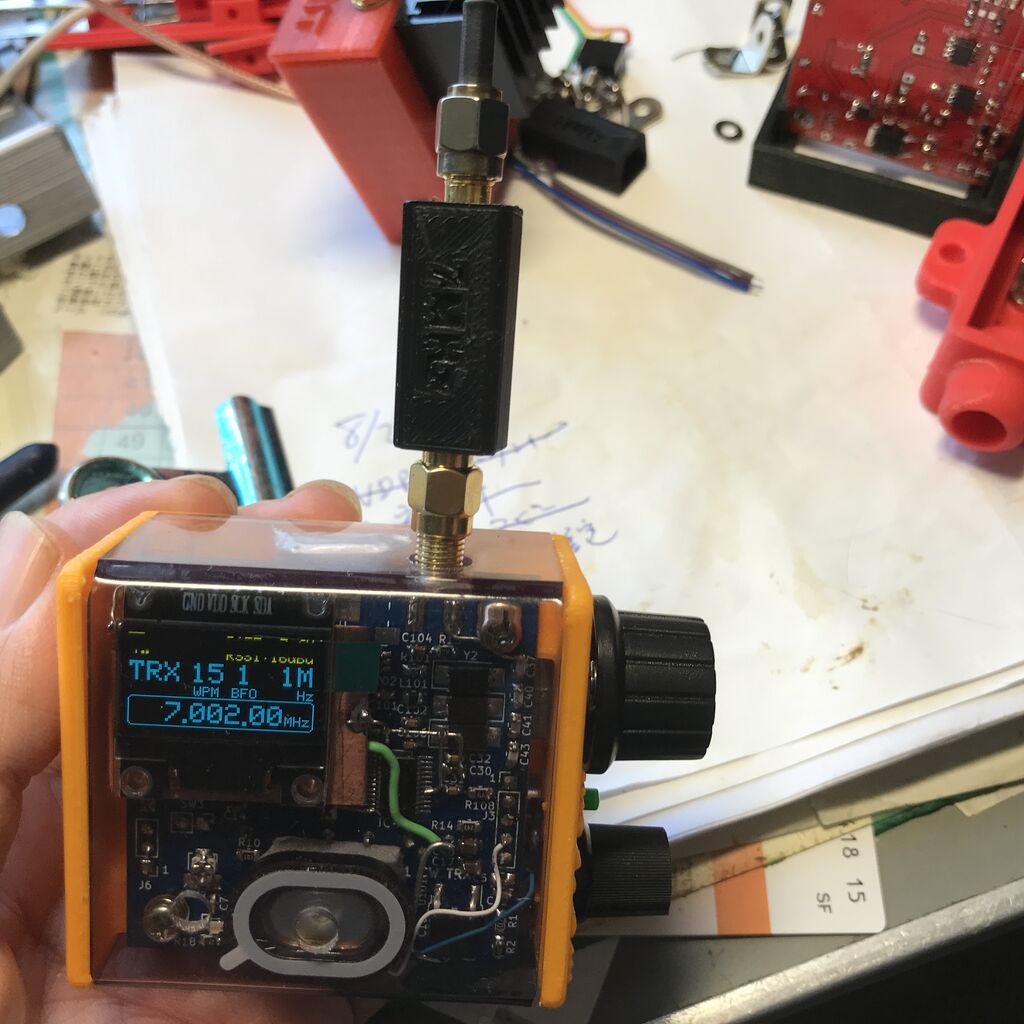

フィルターは、トランシーバーに直結して使うことができます。
