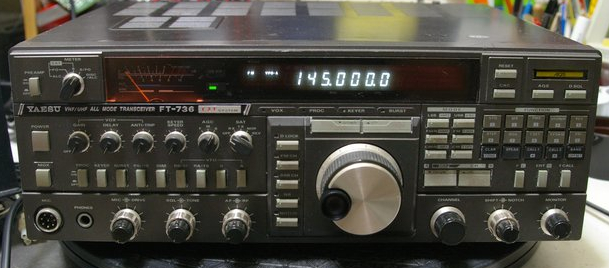

FT-736 周波数ダイヤルが動作しない
(2022/8/13 2:40:04)
FT-736 周波数ダイヤルが動作しないとのことでお預かりしました。
周波数ダイヤルが正常に動作しません。

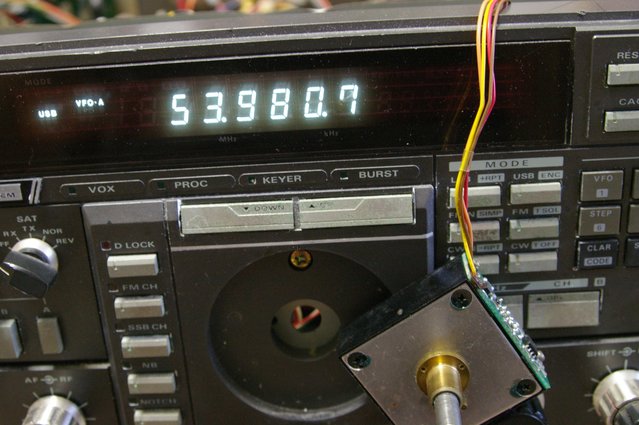

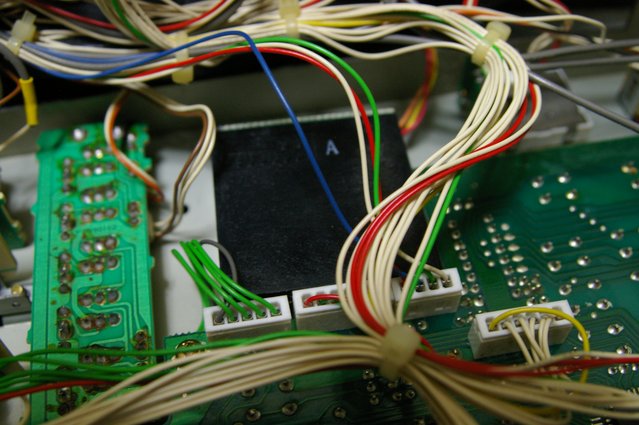

フロントパネルを開きます。

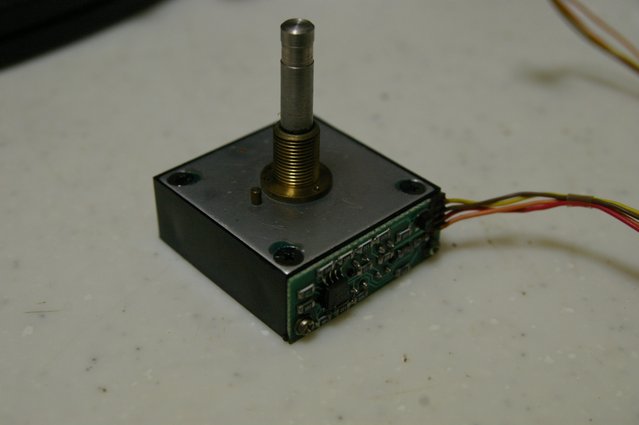

周波数エンコーダーです。
取り外しました。

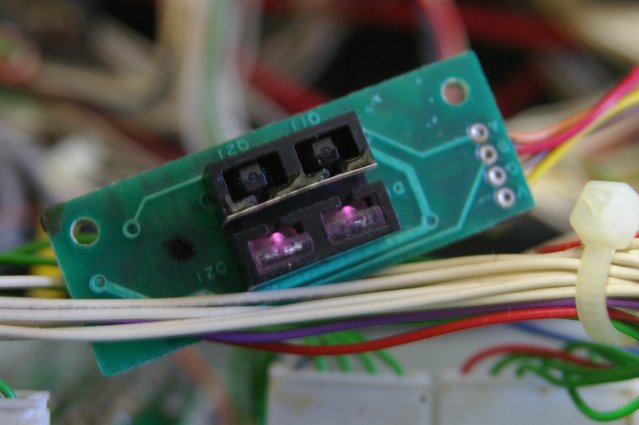

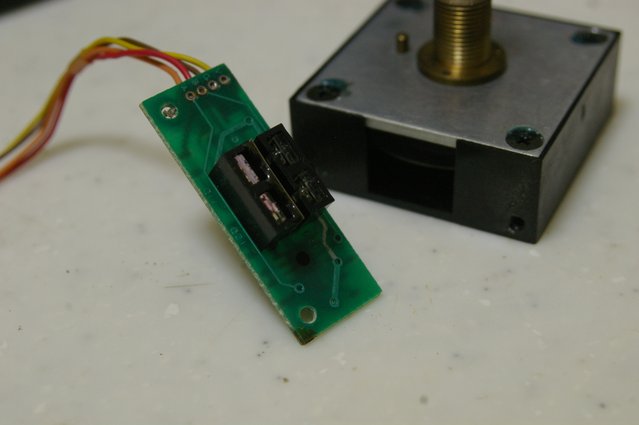

光学部品。
赤外線LED、受光素子（フォトトランジスタ）

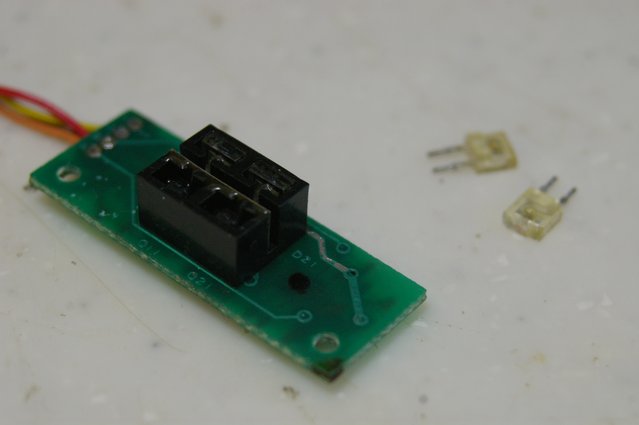

光学部品を取り外しました。
半導体テスターで検査します。

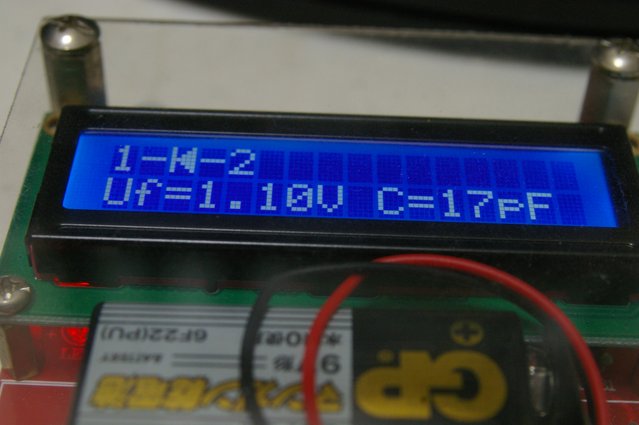

赤外線LEDについては異状なしOKでした。

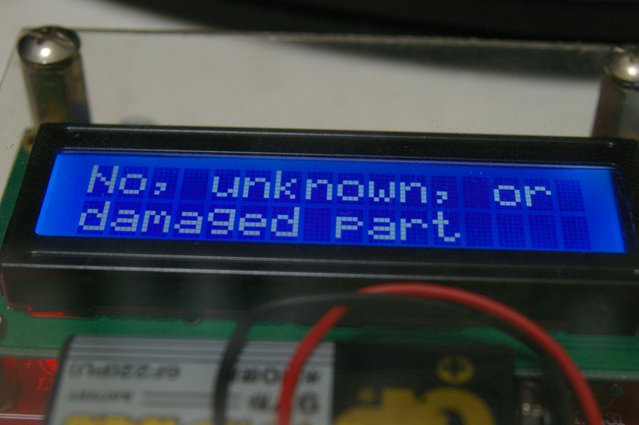

受光素子はNGです。
受光素子を交換します。

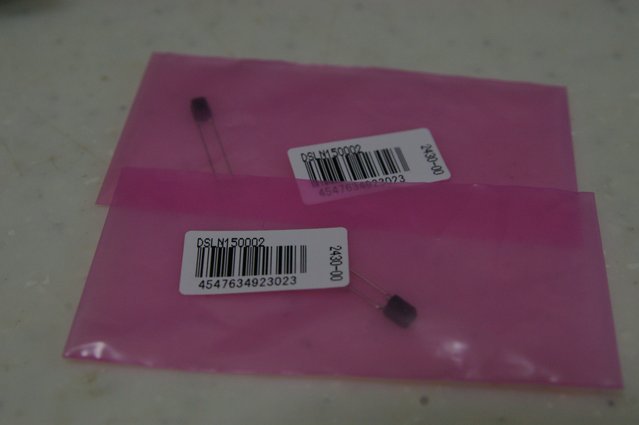

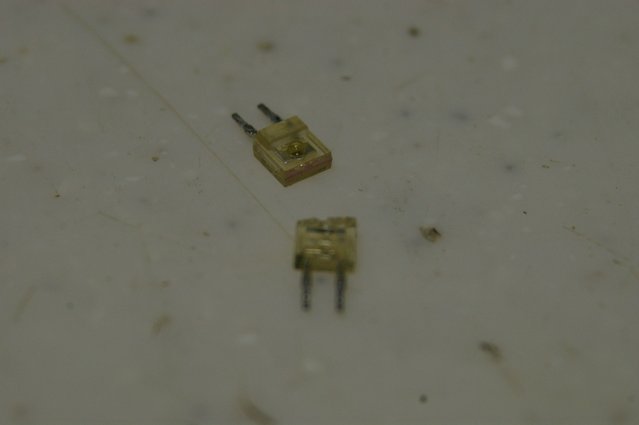

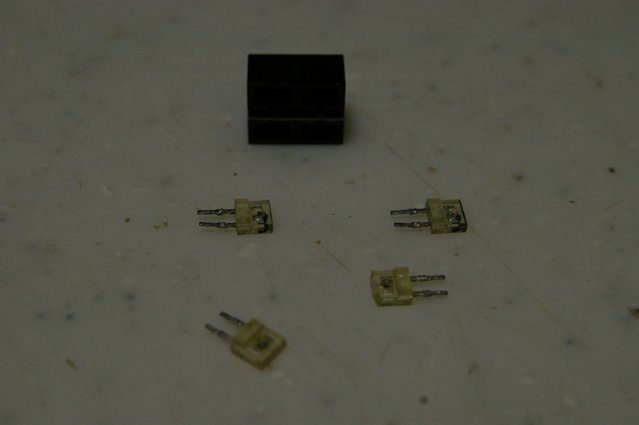

受光素子（フォトトランジスタ）。
DSLN150002
交換しました。
動作試験OKです。

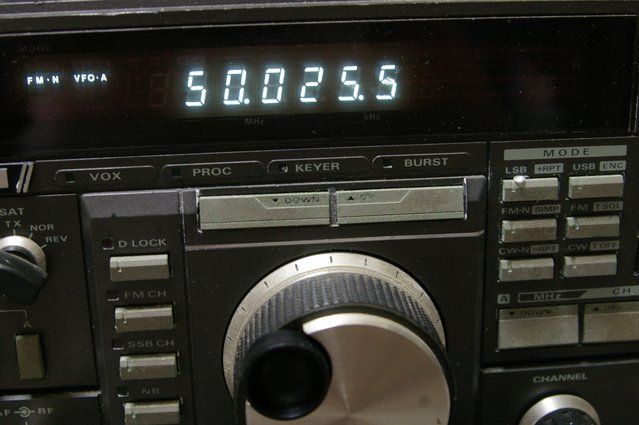

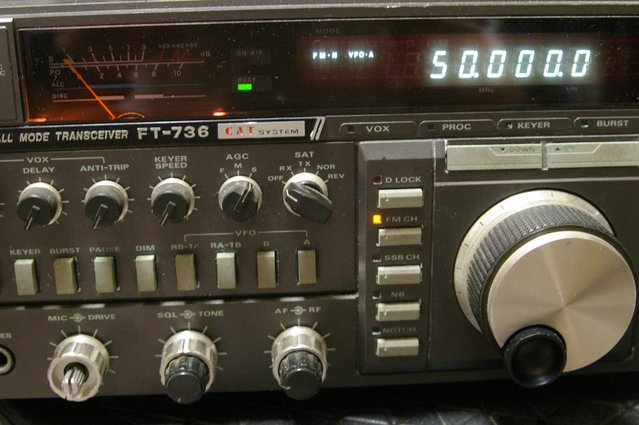

周波数エンコーダー、正常に変化するようになりました。

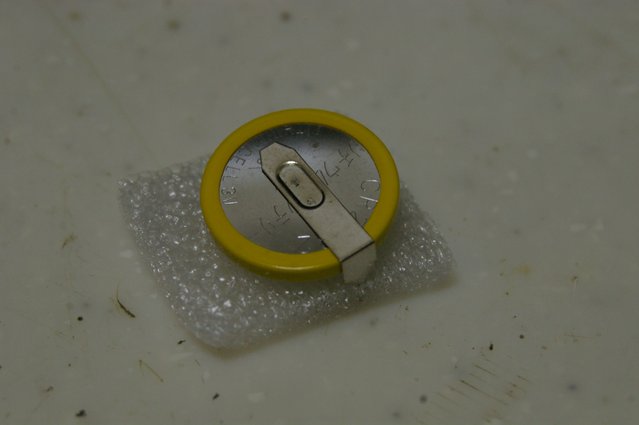

バックアップ電池を交換します。
交換しました。

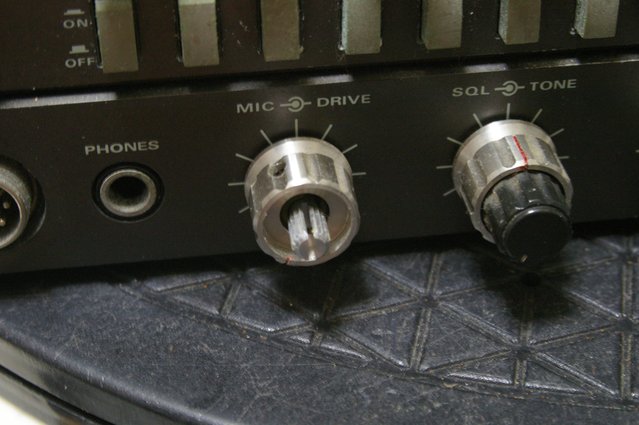

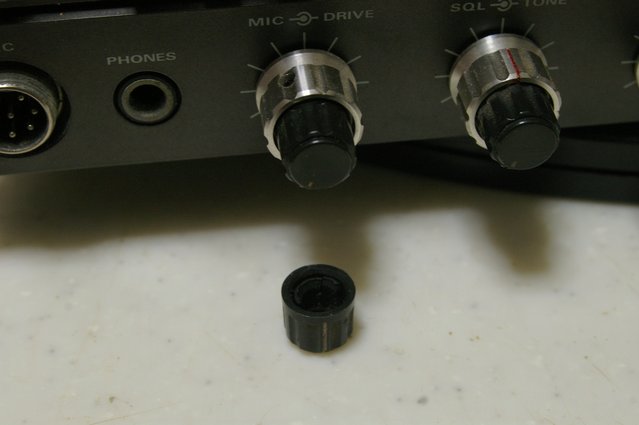

MICツマミが緩く、外れてしまいます。

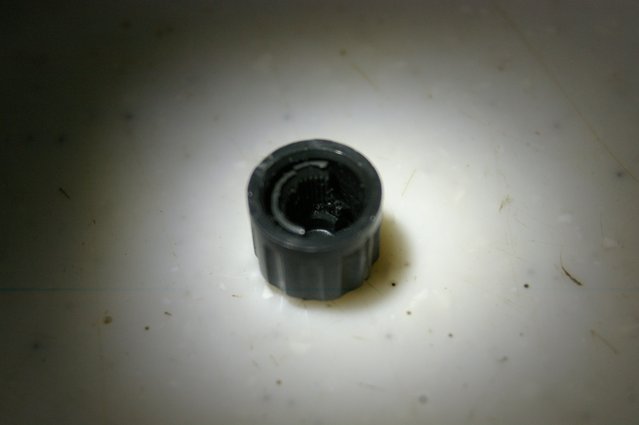

中で割れてしまっています。
手持ちのあったツマミに交換しました。

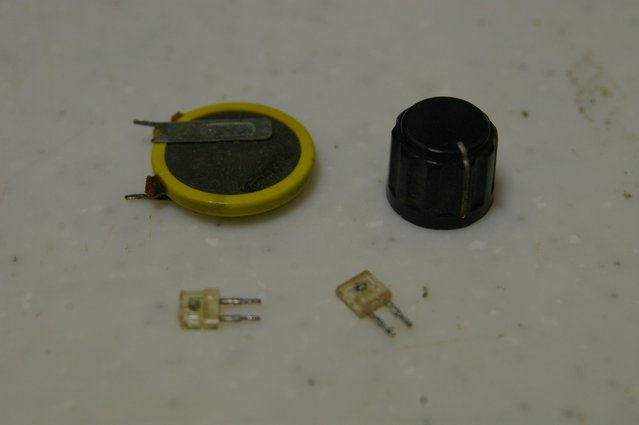

交換部品です。
測定と調整。

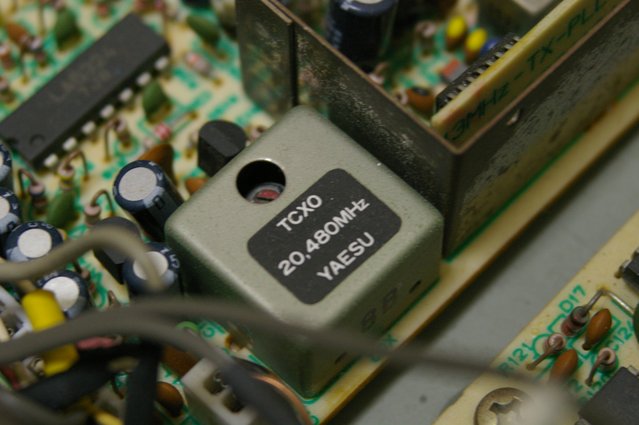

TCXOが付いていました。

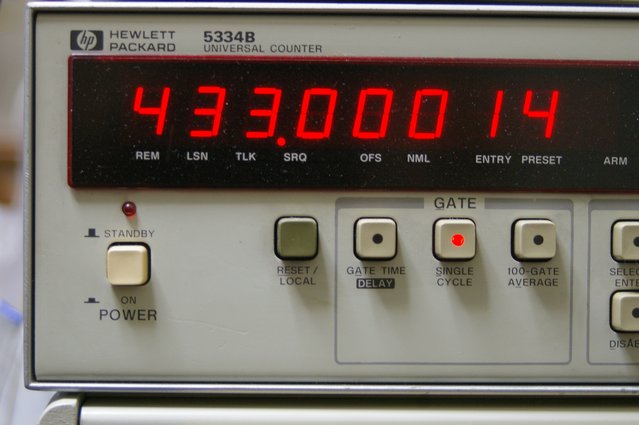

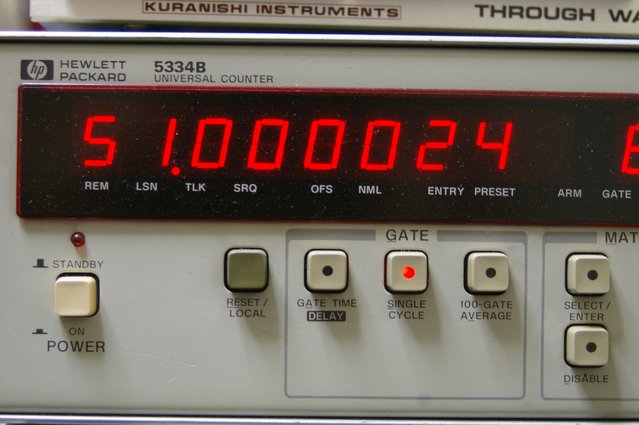

周波数。
さすがはTCXOです、ピタリと安定して動きません。

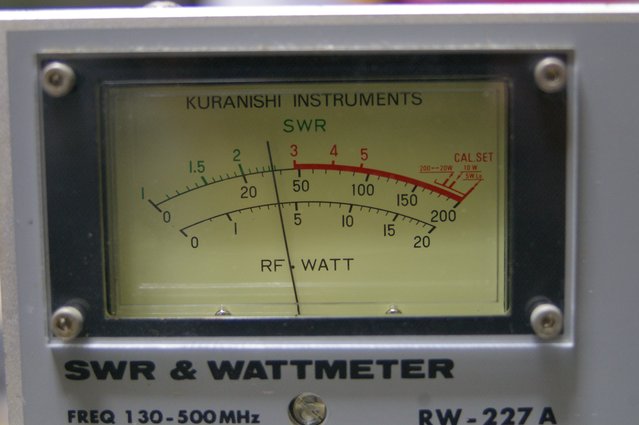

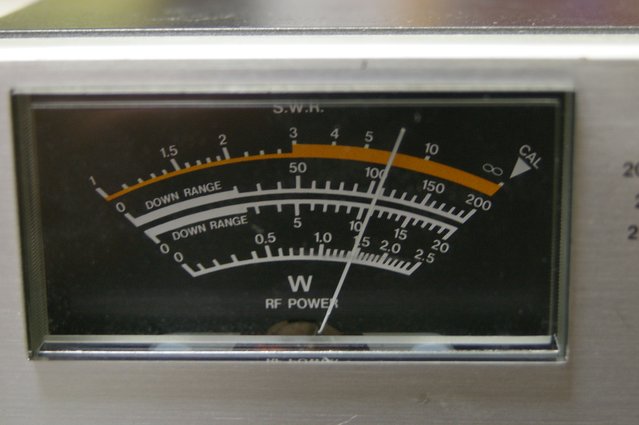

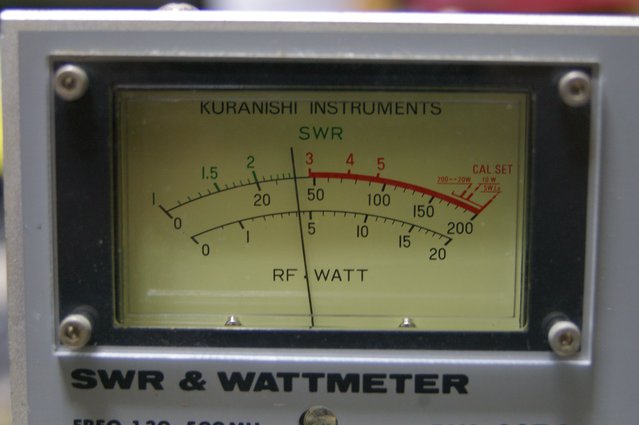

出力。
145Mhz 30W
433Mhz 25W
51Mhz 10W

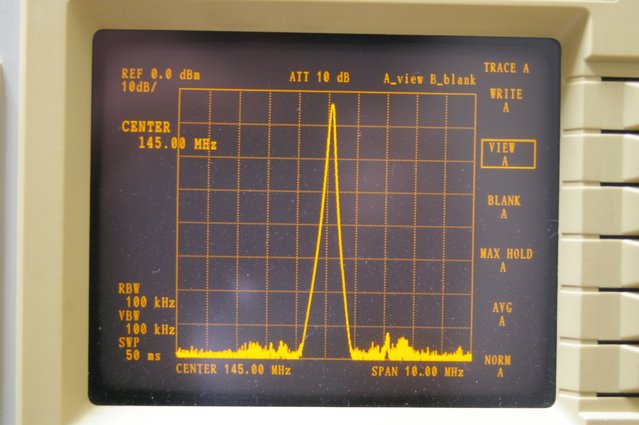

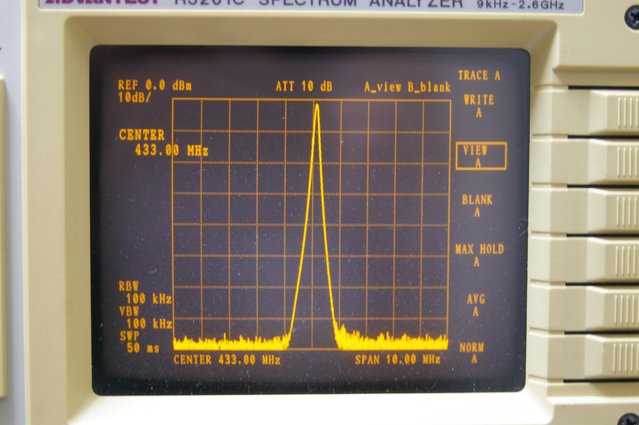

スプリアス良好。
145Mhz
良好。

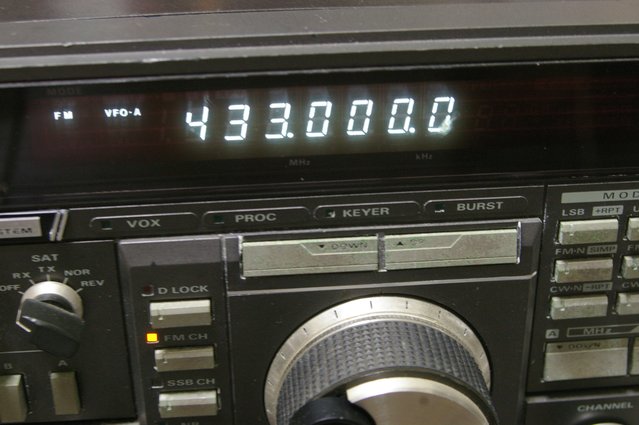

433Mhz
良好。

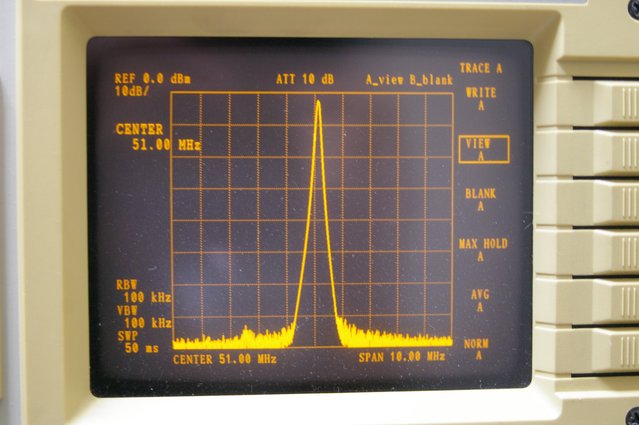

51Mhz

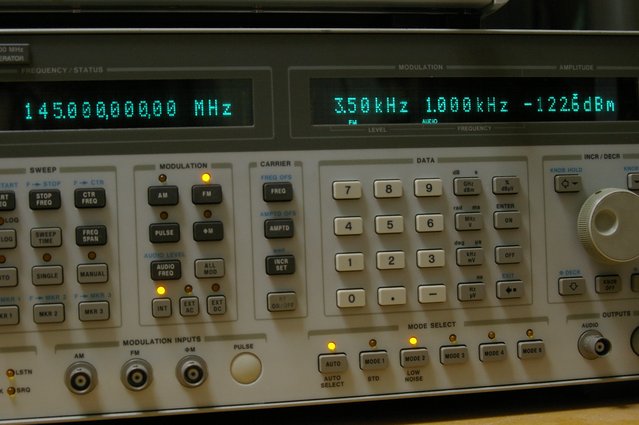

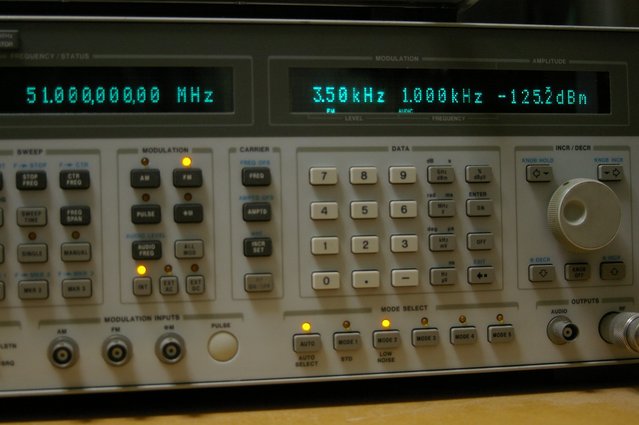

受信感度。
145Mhz ー122,6dBm （SINAD）
433Mhz
ー121,6dBm （SINAD）
51Mhz
ー125,2dBm （SINAD）
基本性能は出ています。
ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー
追加記事。
430Mhzについて、
時間が経つとガサガサという連続したノイズが送信・受信の両方で出ます。

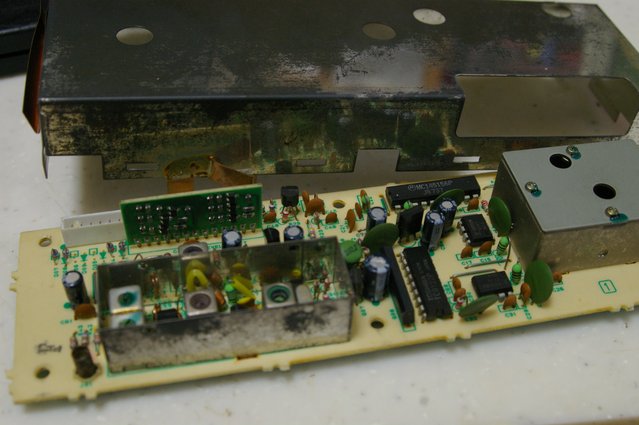

PLLユニット取り外し。
電解コンデンサーをオール交換しました。

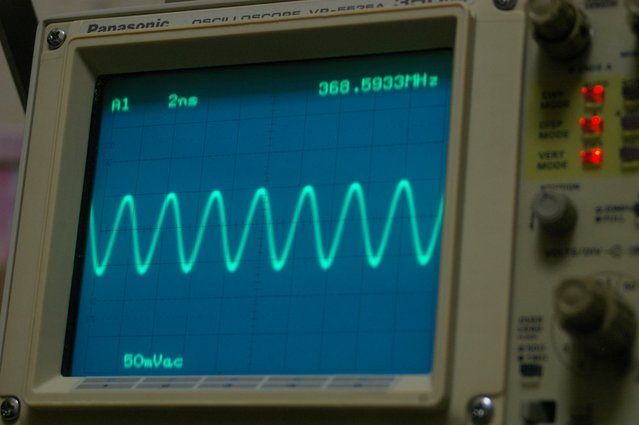

しかし、まだノイズが出たままですが、発振波形にはノイズが見えません。
PLLユニットの異状ではないようです。

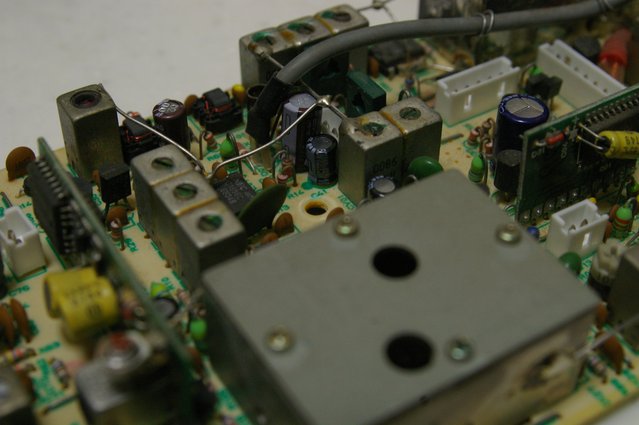

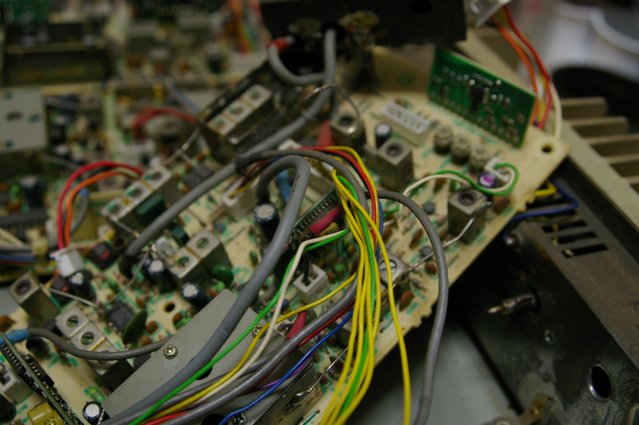

430Mhz RFユニットを点検します。
RFユニットを取り外しました。
ハンダ不良を点検し再ハンダしました。

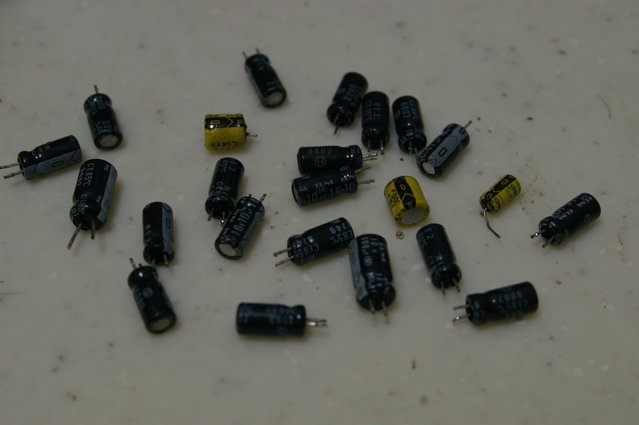

電解コンデンサーをオール交換しました。
コンデンサーはドライアップ状態です。

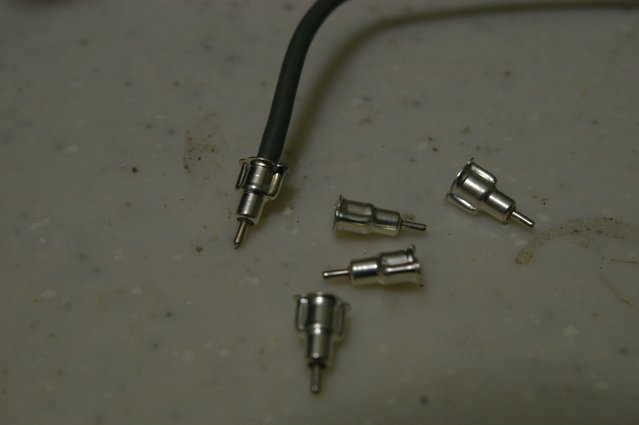

同軸ケーブルの接触不良によりコネクタを交換しました。

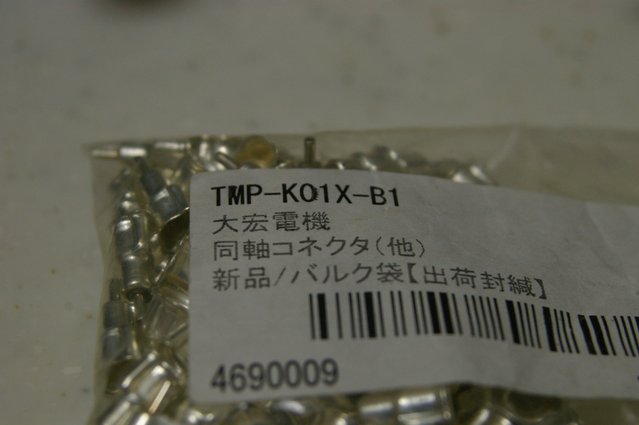

TMPコネクタというものです。
ノイズが治まらず、原因の特定にはたいへん難航しました。

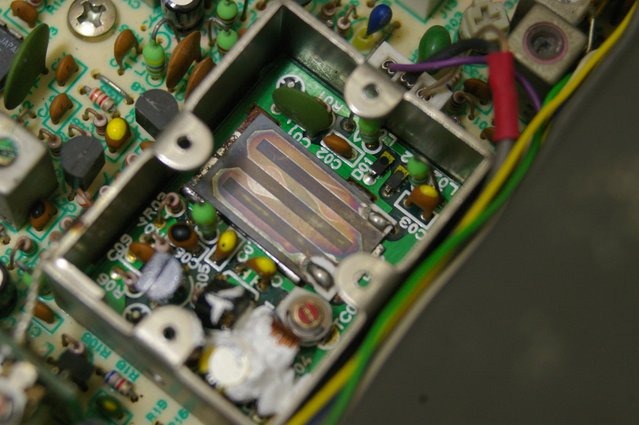

FT-736 ノイズが出る原因はVCOユニットのコイルの酸化でした。
酸化膜を取ると、ガサガサというノイズは消えました。

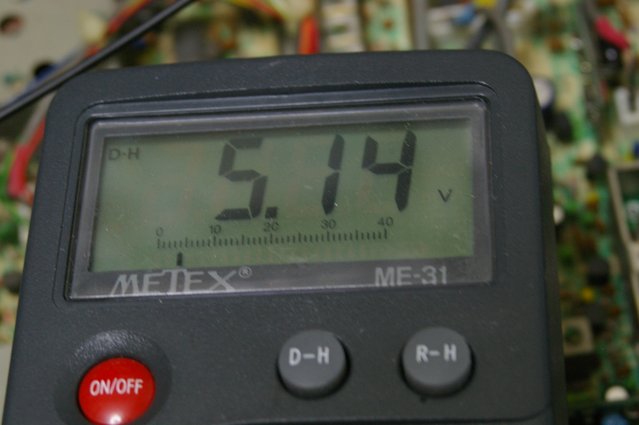

VCO電圧を調整。
通電した状態にて、時間が経過してもノイズが出ないことを確認しました。
