TM-732 表示異状
(2022/8/13 15:16:52)

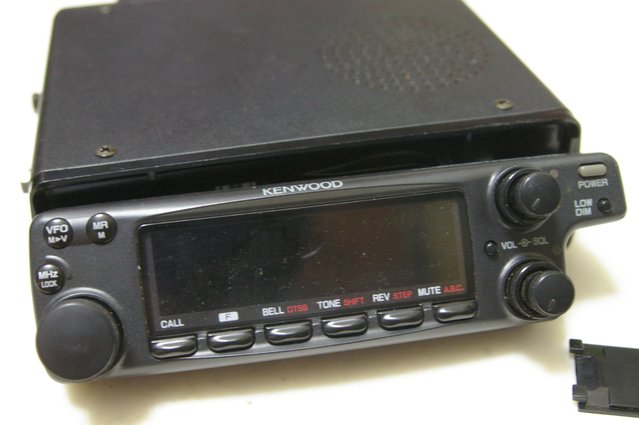

TM-732 表示異状のためお預かりしました。
電源を入れると音量が最大になり、液晶は動作していない状態です。
ボタン類の反応はあります。
TM-732の電源が入らない原因で多いのは、LCDユニットの電解コンデンサーの劣化です。
本機はコンデンサーの交換を試みたようです。

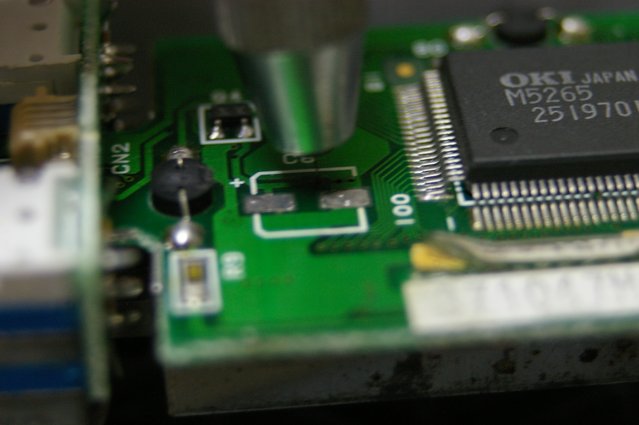

ハンダがはみ出しており、パターン間でショートする可能性があります。
コンデンサーの液漏れによりスルーホールがNG、基板裏側への導通がありませんでした。
アルコールを流し、0,2mmのドリルでスルーホールをサライます。

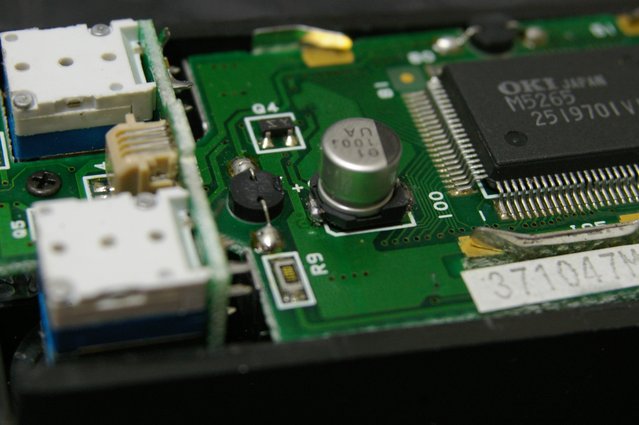

電解コンデンサーを取付け。
信頼性からスルーホールはバイパス配線にしました。

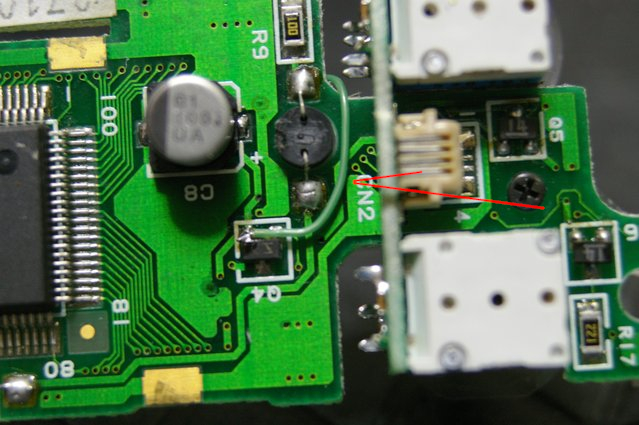

バイパス配線。

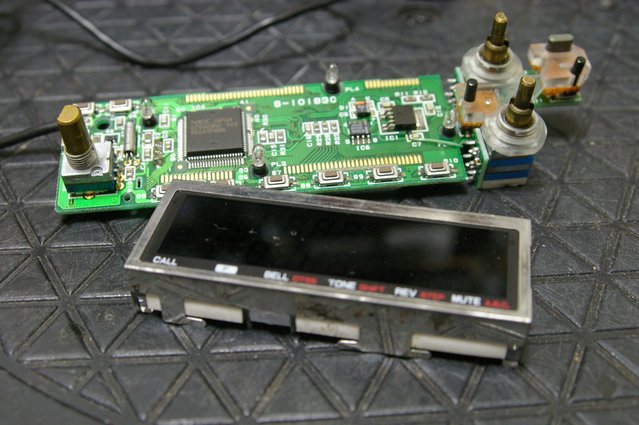

液晶パネルを取り外し。
バイパス配線。
バイパス配線。
5VレギュレーターICに電源が行くようになりました。
Q1
2SB1149 NGにより交換しました。

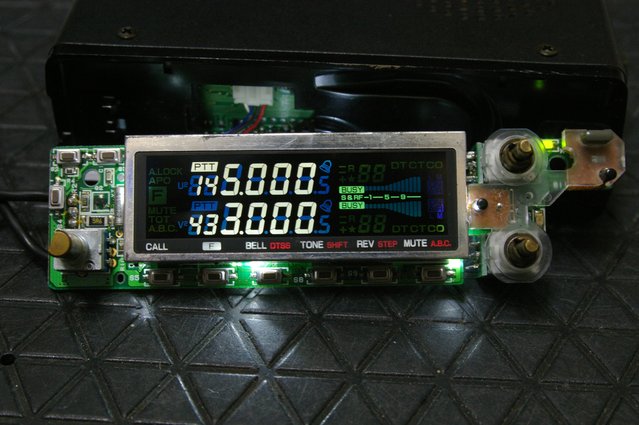

機能が回復しました。
液晶パネルは取り外しのため、このような状態です。

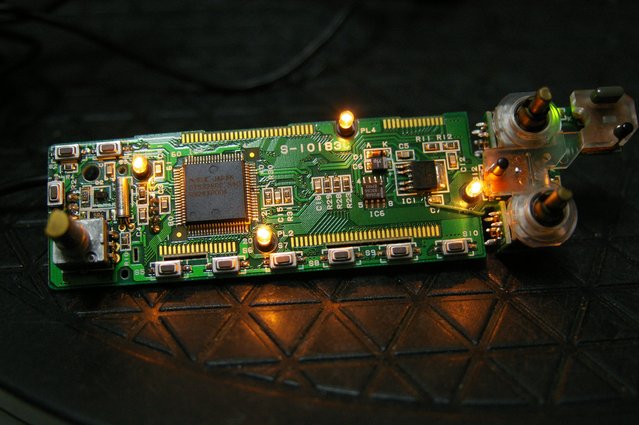

バックライトをLED化しました。
点灯を確認しました。
測定と調整。

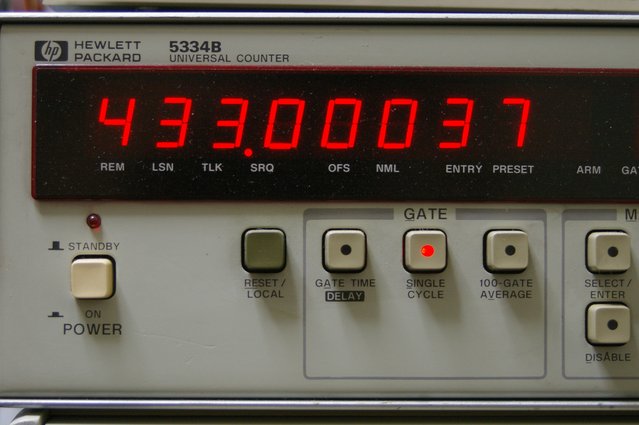

周波数調整。

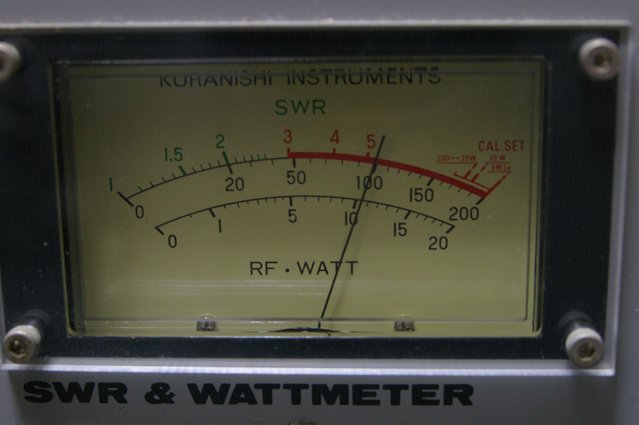

出力 145Mhz
10W
433Mhz
10W

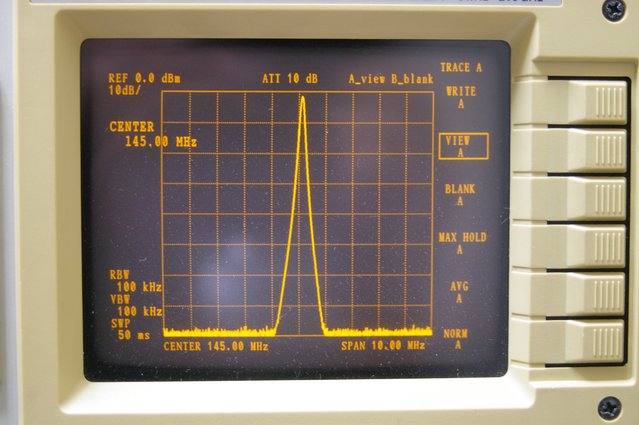

スプリアス良好。
145Mhz
スプリアス良好。
433Mhz

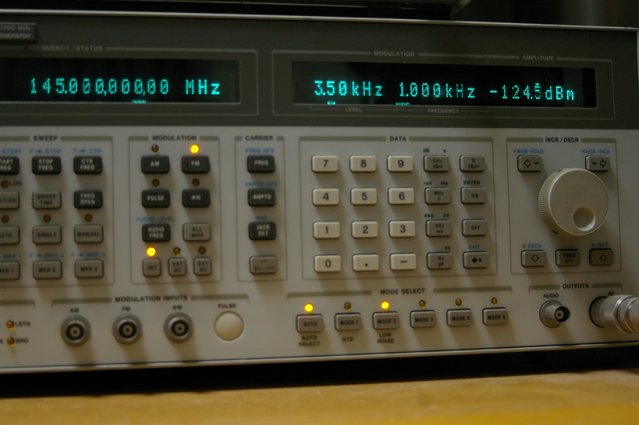

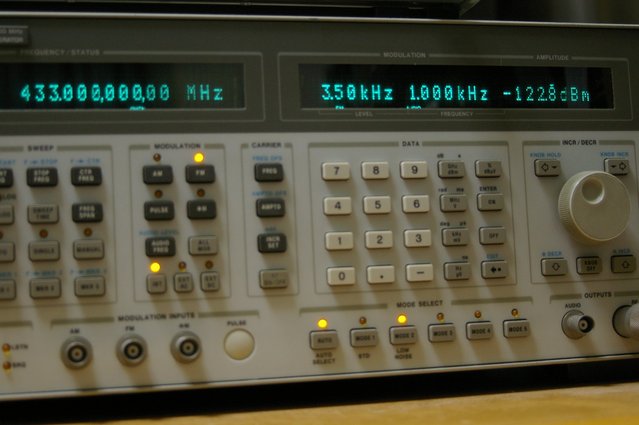

受信感度。
145Mhz ー124,5dBm （SINAD）
433Mhz
ー122,8dBm （SINAD）

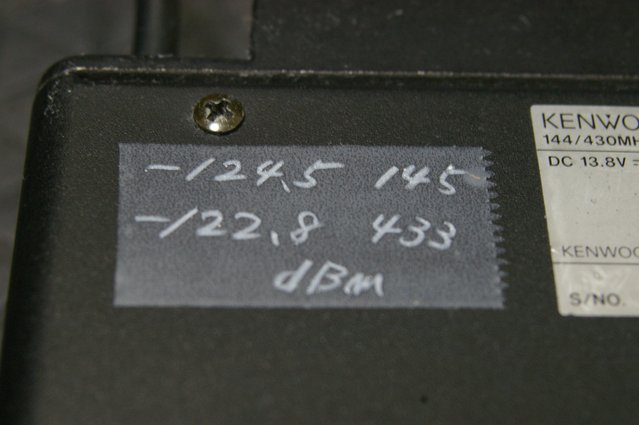

受信感度スペックシールを添付しました。
上下2段の周波数表示でコンパクトな無線機です。
