ICB-87H パワーが出ているか不明
(2022/8/27 0:14:06)
ICB-87H パワーが出ているか不明とのことでお預かりしました。
ヘリカルアンテナの無線機です。

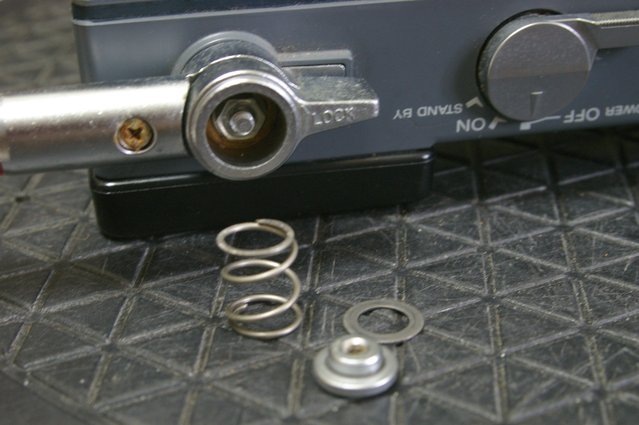

アンテナを増し締めしました。
ここは必ず実施しています。
消防団で使われた無線機で、それなりに稼働したようです。

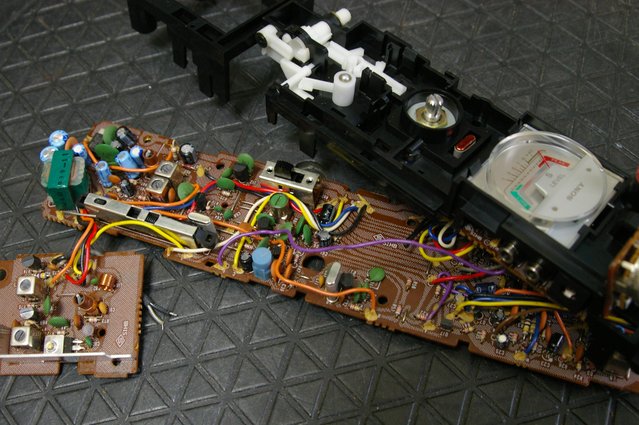

パターンの異状、コンデンサーからの液漏れはありませんでした。

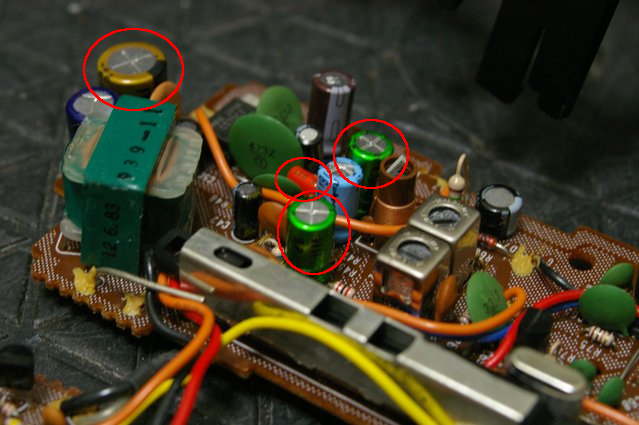

電解コンデンサーはオール交換します。
一部をオーディオ用コンデンサーに交換しました。
受信音、変調に関する場所に使います。
音響用 MUSE バイポーラ

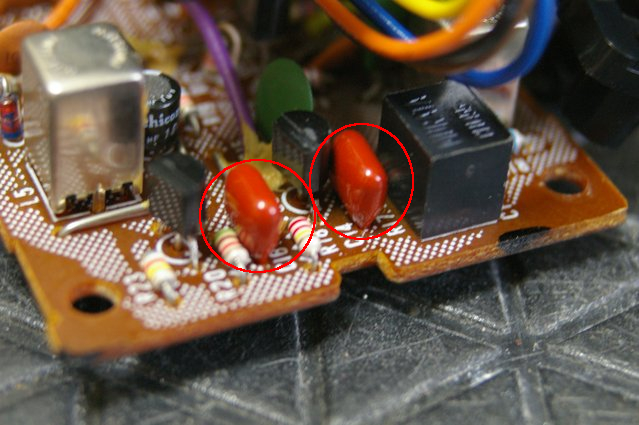

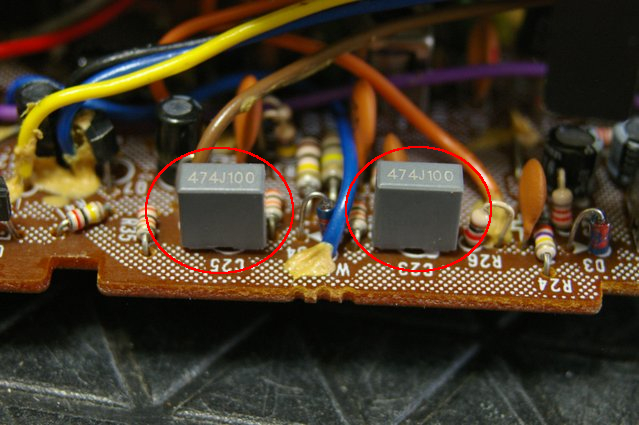

プラスチックフィルムコンデンサーに交換。
検波以降は特にこれを使いました。
セラミックコンデンサーをポリエステルフィルムコンデンサーに交換。
測定と調整。
受信感度を最大に調整。

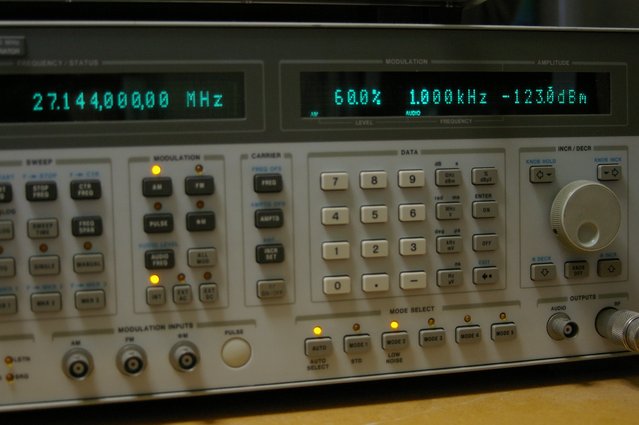

受信感度。
ー123,0dBm
感度は良い無線機です。

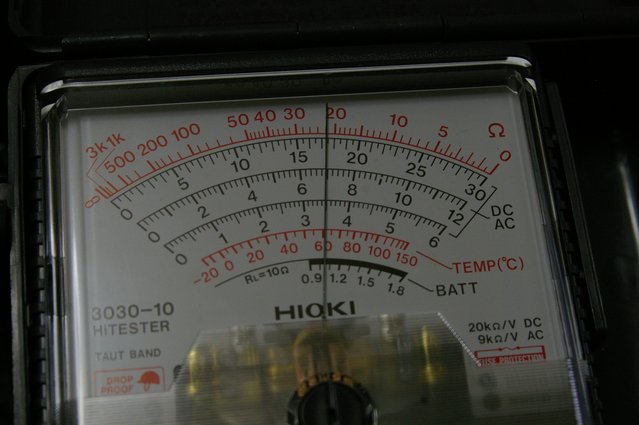

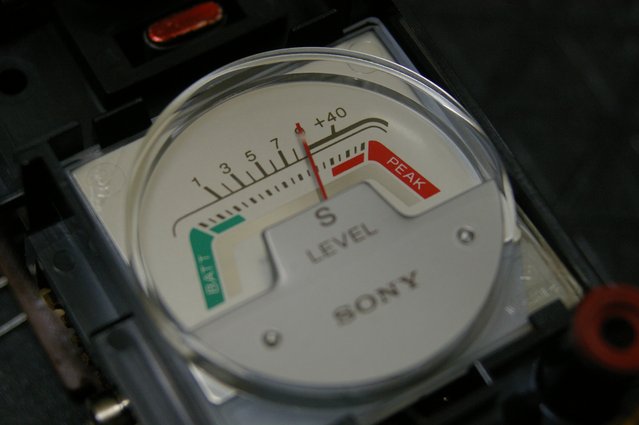

Sメーター調整。
メーター感度を調整しました。 すこし重めですね。
R22を交換

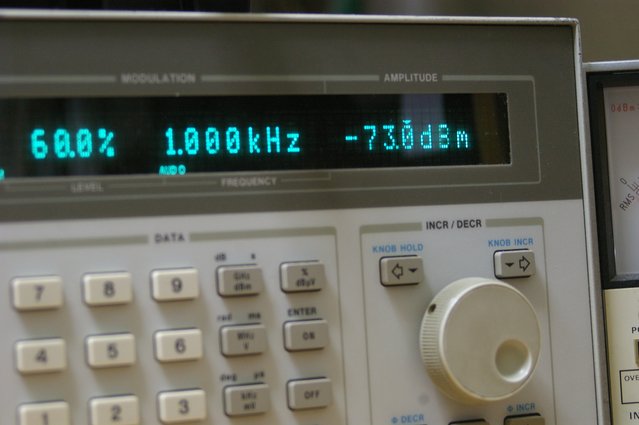

ー73dBmを受信したときにS９を指示するように抵抗を交換しました。
Sメーターの指示が９になるようにしました。
オーナー様が言うとおり、パワーが出ていませんでした。
ドライブ段のトランジスターを2個交換しました。

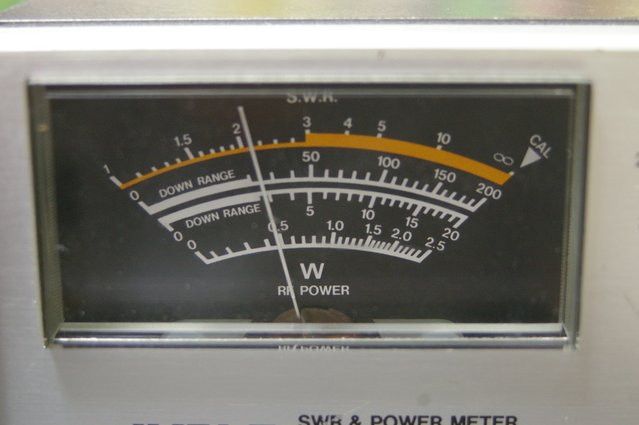

パワー復活です。
0,5W

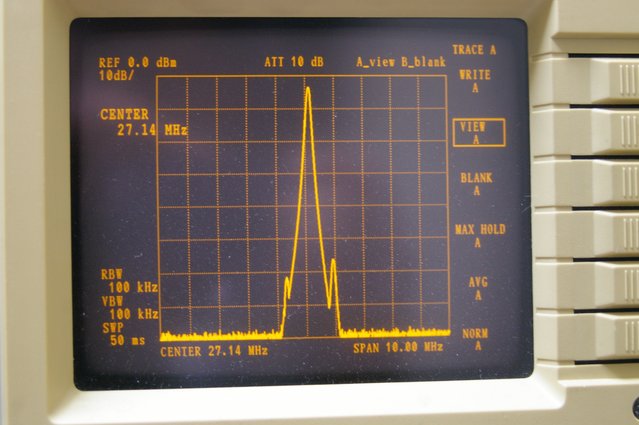

スプリアスの状態です。

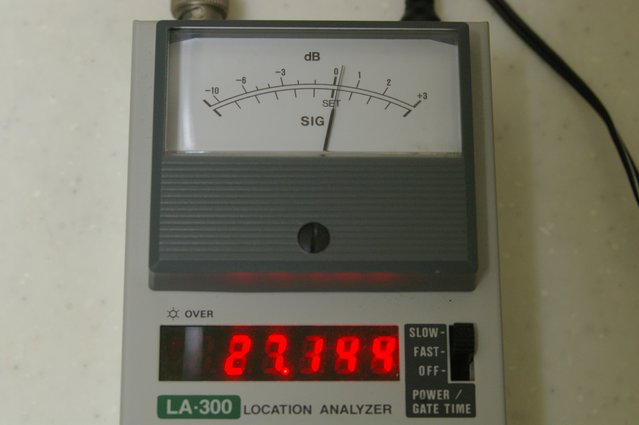

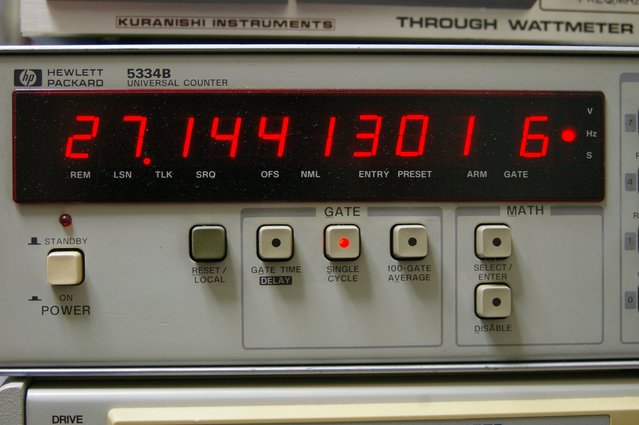

周波数。
27,144Mhz
アンテナローディングコイルを最大に調整しました。
ヘリカルアンテナでも、性能はあなどれないと思います。

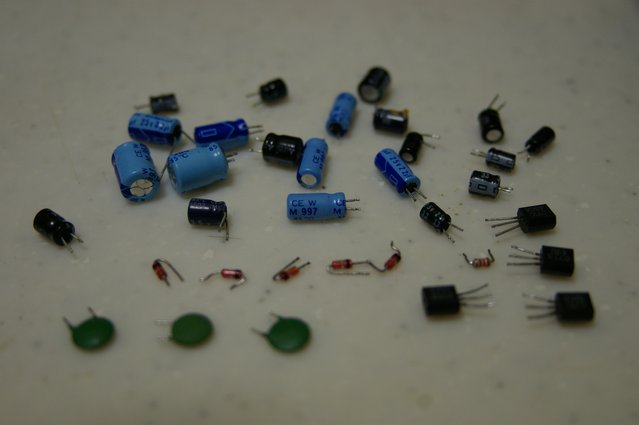

交換部品です。
電解コンデンサー、検波ダイオードなど、Sメーター感度抵抗、中間周波数増幅トランジスター、プリドライブトランジスター、セラミックコンデンサー。
リニューアルです。
昭和の無線機は丈夫ですね。
