同軸ケーブルを利用したSTLですが・・・

約700pFを抱かせて1.8MHzを試したANDREWのLDF4-50Aを引っ張り出しました。

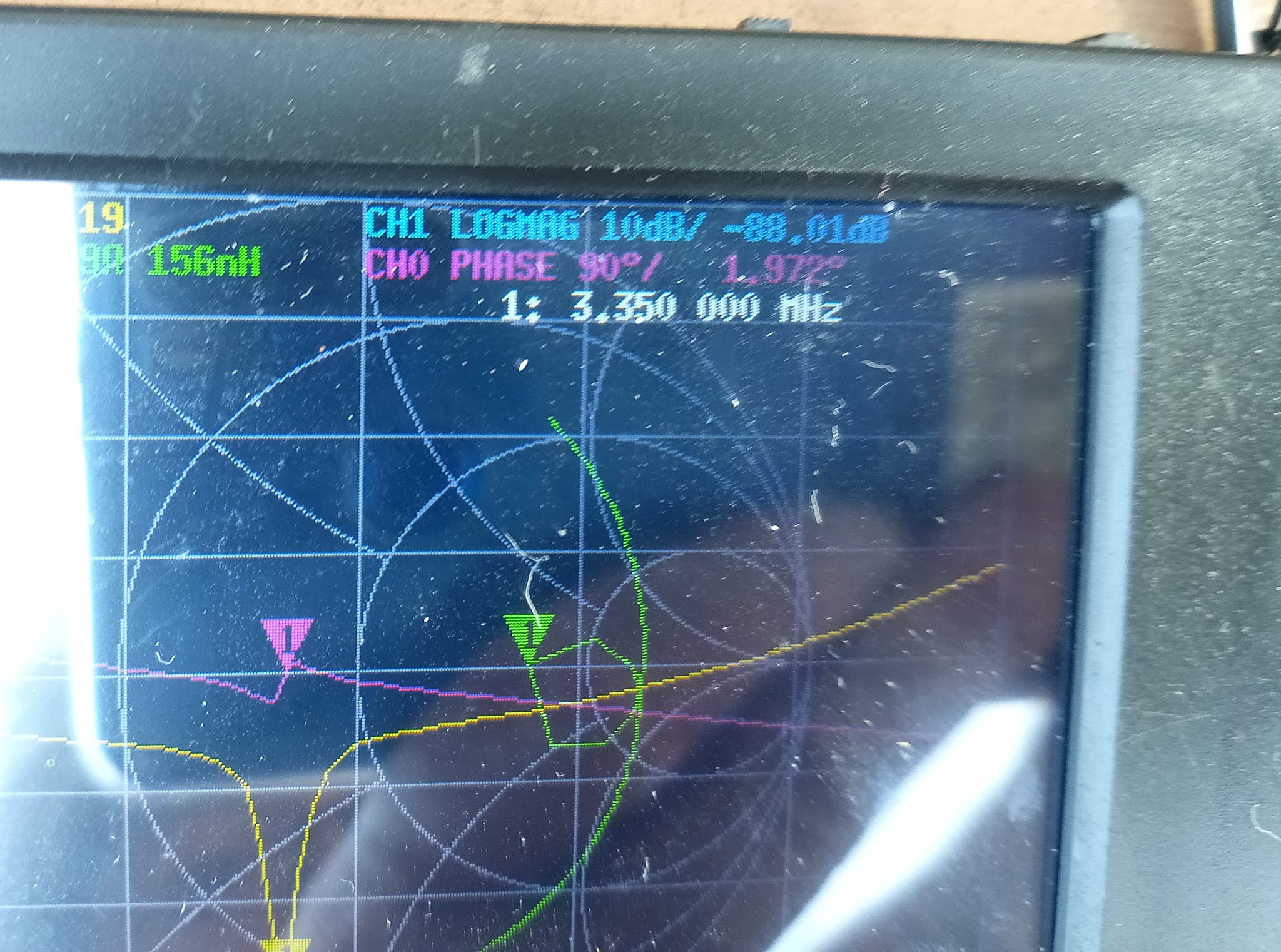

他端の芯線と外被を接続した状態(外付けコンデンサなし)のfo(共振周波数)を確かめると

3.350MHzでした

と云うことは、少し切り詰めれば、3.5MHz帯に合わせられそうです。

3.5のアンテナはTA-51jrという短縮ダイポールがあって、結構満足しているのですが、それと比較して見るのも面白そうです。

早速やってみました。

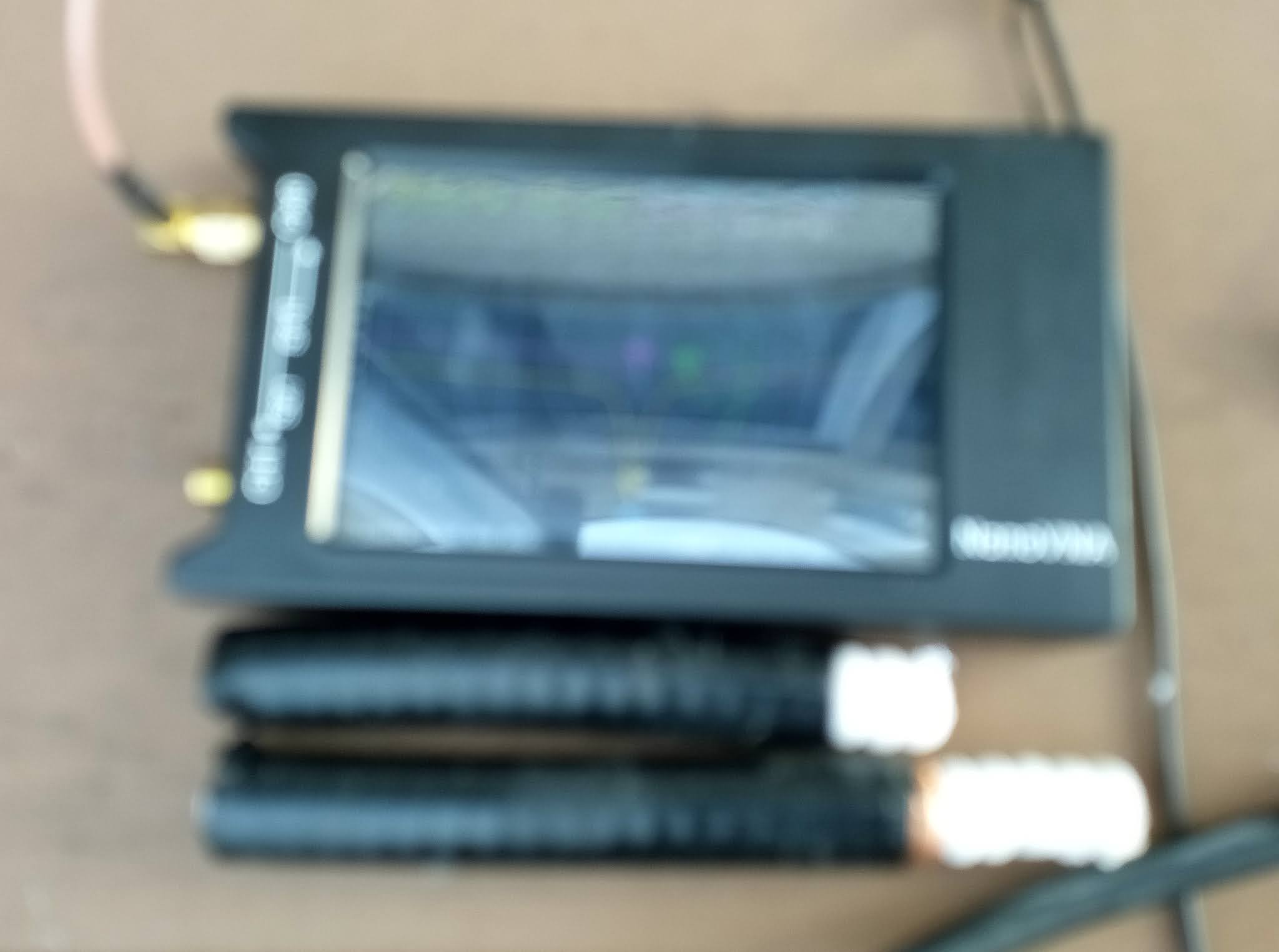

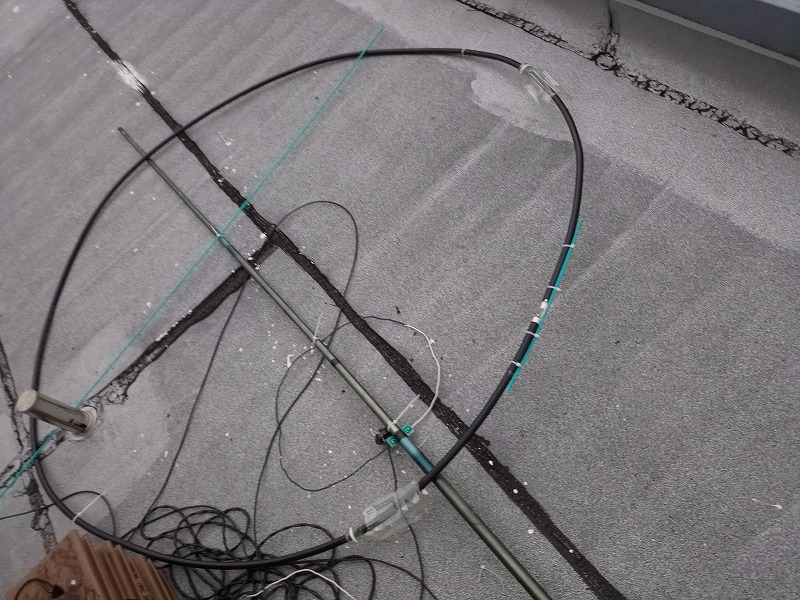

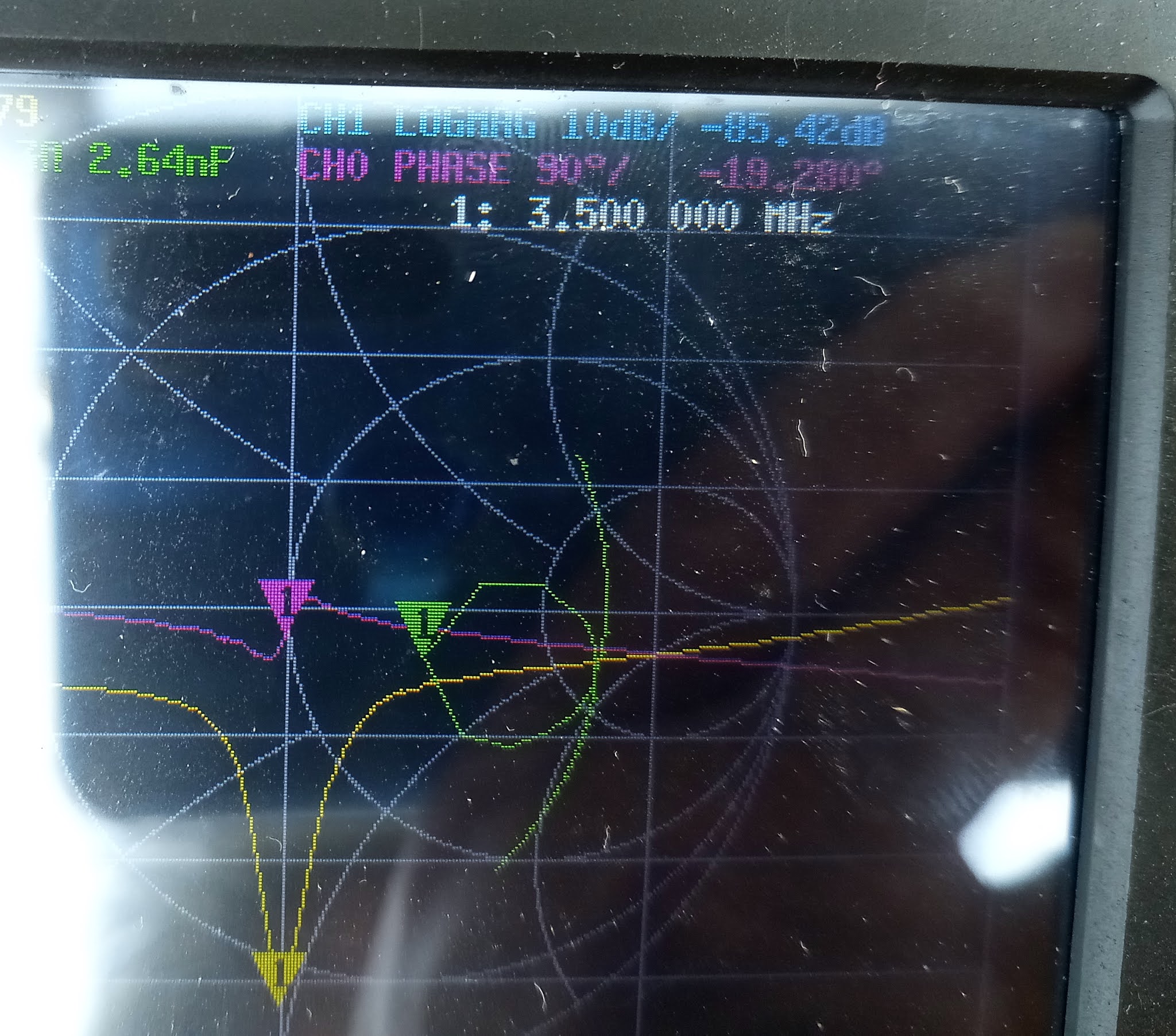

こんな感じで、最初はザクザクと切り詰めて、3.5MHzに合わせました。

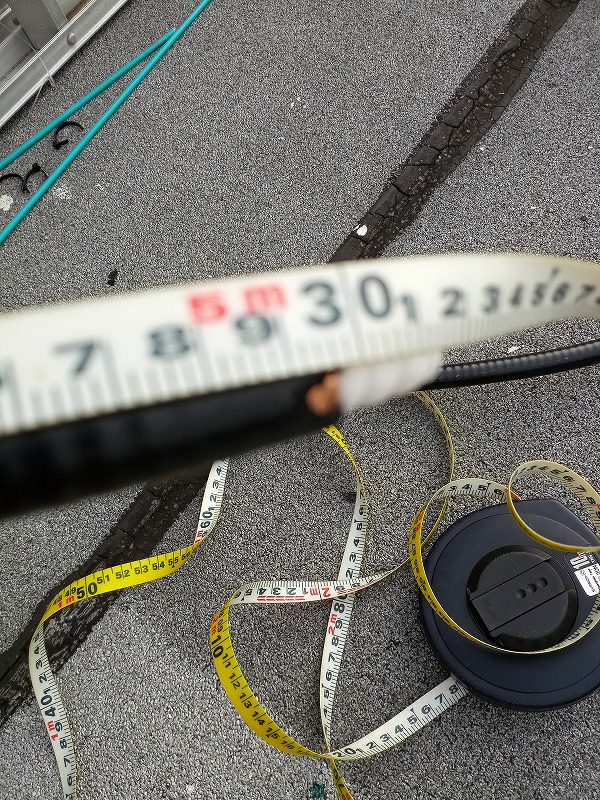

長さは・・・

約5.3メートルでした

どうもこの携帯は妙なところにピントが・・・

この後は、1～2Cm刻みで切って行きます。

計算してバッサリやっても良いのですが、インダクタンスとキャパシタンスの両方が減っていくので、うっかり切りすぎると戻れなくなってしまいます。

また、foはほぼ設置状態で確認する必要があるので、結構手間がかかります。

と云うのは、地面や建物に近づけるとfoが高くなるのです。

これまで弄ってきたダイポール系アンテナの経験から、「地上高が低くなるとfoは下がる」感覚が体に染みついていたのですが、それとは真逆なのです。

STLを弄り出したころはかなり違和感がありました。

全体はこんな感じです。

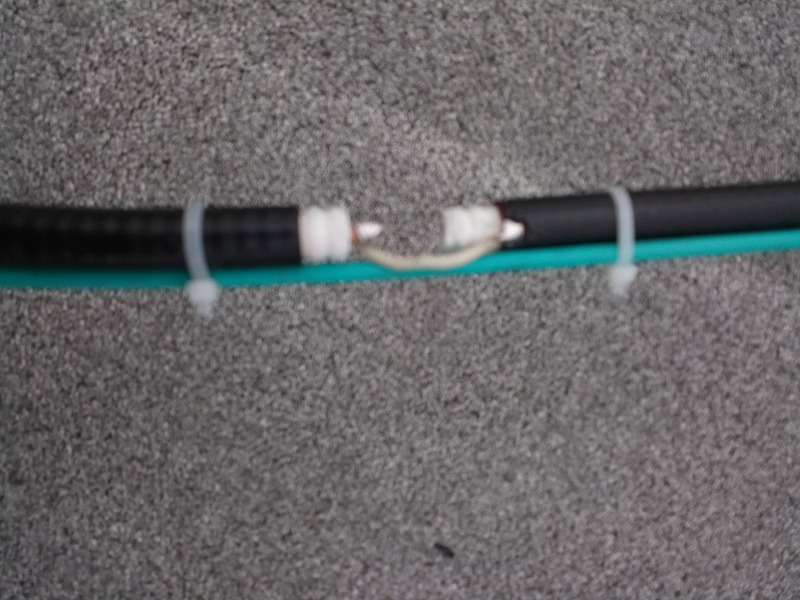

メインループの繋ぎ目は、園芸用ポールの切れ端を添え木にしています。

PETボトルの切れ端は、雨避けです。

ちまちまと切り刻んで

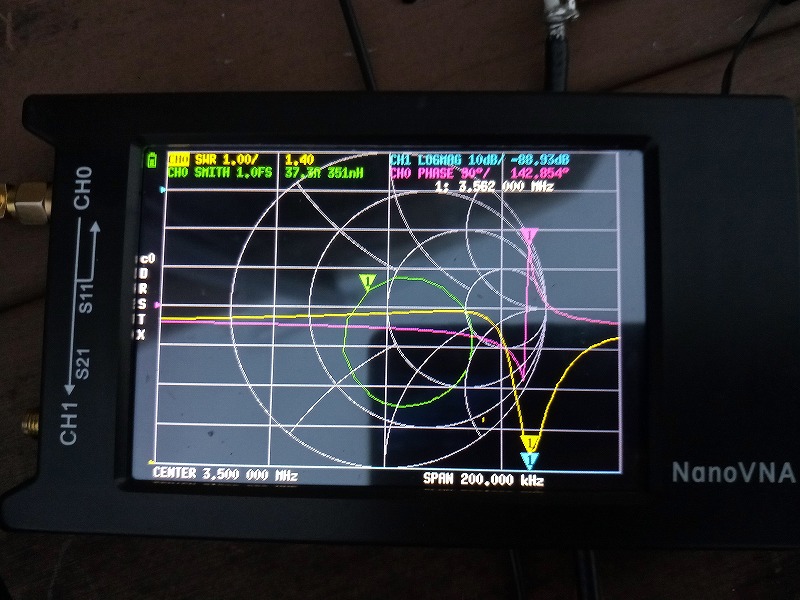

やっと目的に近づきました。

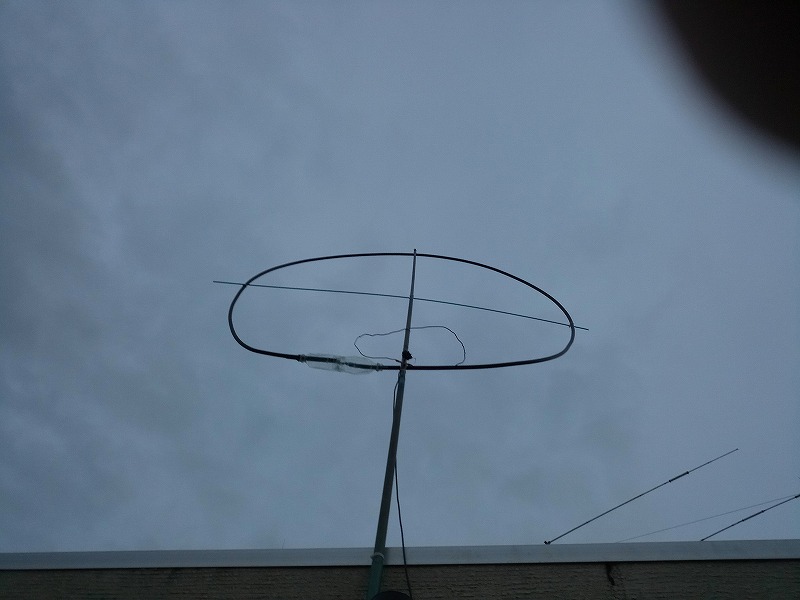

こんな感じでシャックの壁に立て掛けました。

ここで、一旦ひと区切り、頭を冷やしたいと思います。

－・・・－

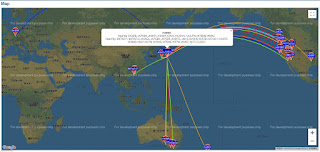

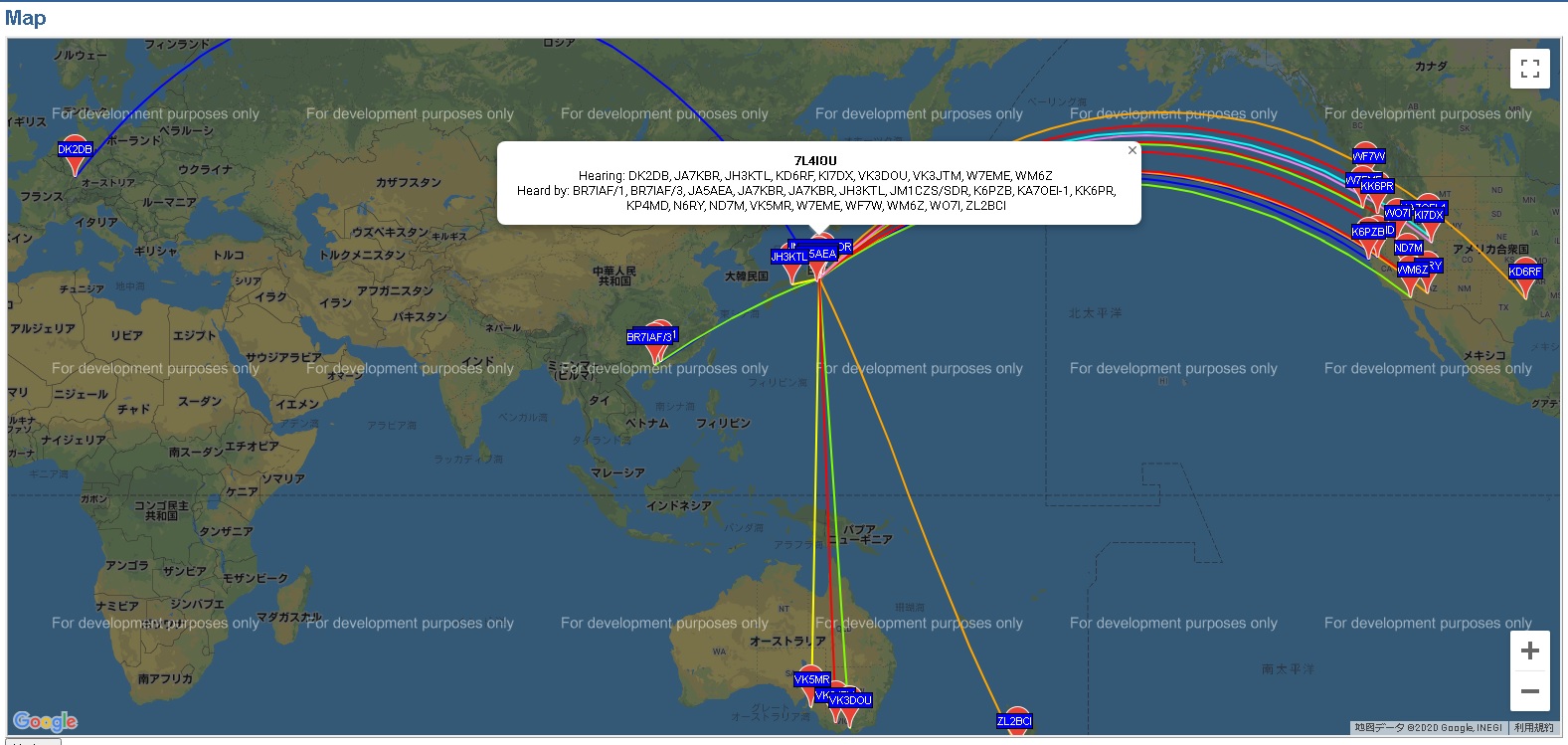

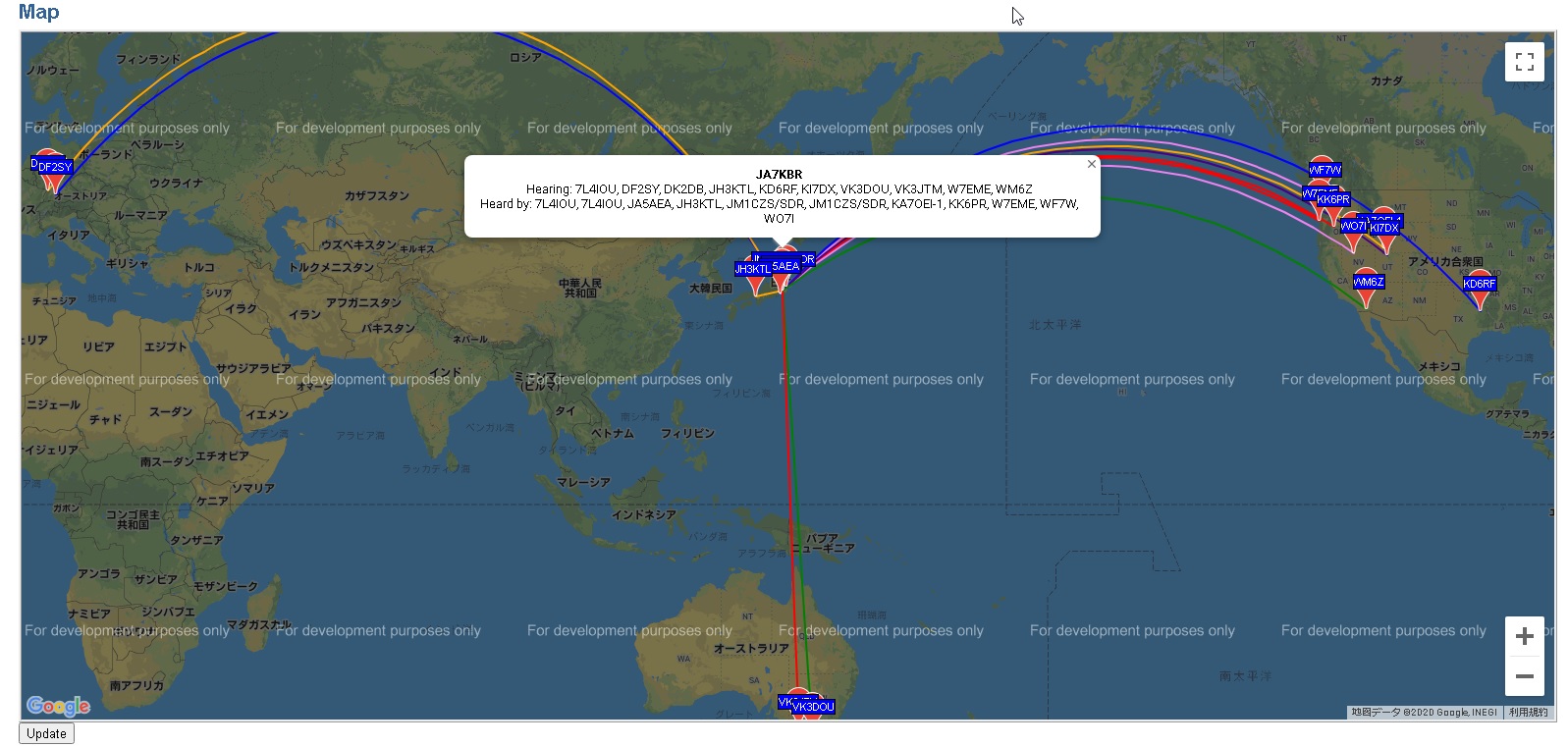

19日の夜から20日の朝まで、3.5686MHzのWSPRを送受信してみました。

出力は、フロントエンドを飛ばさないように、どちらも2Wです。

7L4IOU

IC-7100(2W) + TA-51jr

JA7KBR

FT-817(2W) + Coax STL

一見、送信は、7L4IOUの勝ち。受信は、JA7KBRの勝ち。

に見えるのですが、STLからは南側は建物の陰になっています。

細かく見て行くと、いろいろ面白いものや気になるものが見えてきます。

とくに、STLのSWRは約3なので、25%が跳ね返って来る勘定です。

これは無視できません。

もう少し条件を揃えて、今晩も対決させて見ましょう。

JS8 QSO Partyというイベントの案内が届きました。

毎月第2土曜日(UTC)に開催されるイベントで、各回にテーマや目標があるようです。

https://groups.io/g/js8call/viewevent?repeatid_=12902&eventid_=685823&calstart=2020-09-12

イベント名：JS8 QSO Party

日時 ： 9月13日（日） 04:00 ～ 14日（月） 04:00 (JST)

(Saturday, September 12th, 2020 7:00pm to Sunday, September 13th, 2020 7:00pm UTC)

バンド ：すべてのアマチュアバンド、HF、VHF、およびUHF

※コンテストではないのでWARCバンドも可

今月のお題 ：オンエアしてJS8でチャットしよう！

主催者 ： kn4crd@gmail.com

JS8はDXCCを効率よく稼ぐと云うようなモードではないため、パワーもアンテナもコンパクトな局が多いようです。

このコンディションでは、普段はよく見えません。せいぜい"Heartbeat"と称する一種のビーコンが見えるくらい。QSOはほんの数回に止まっています。

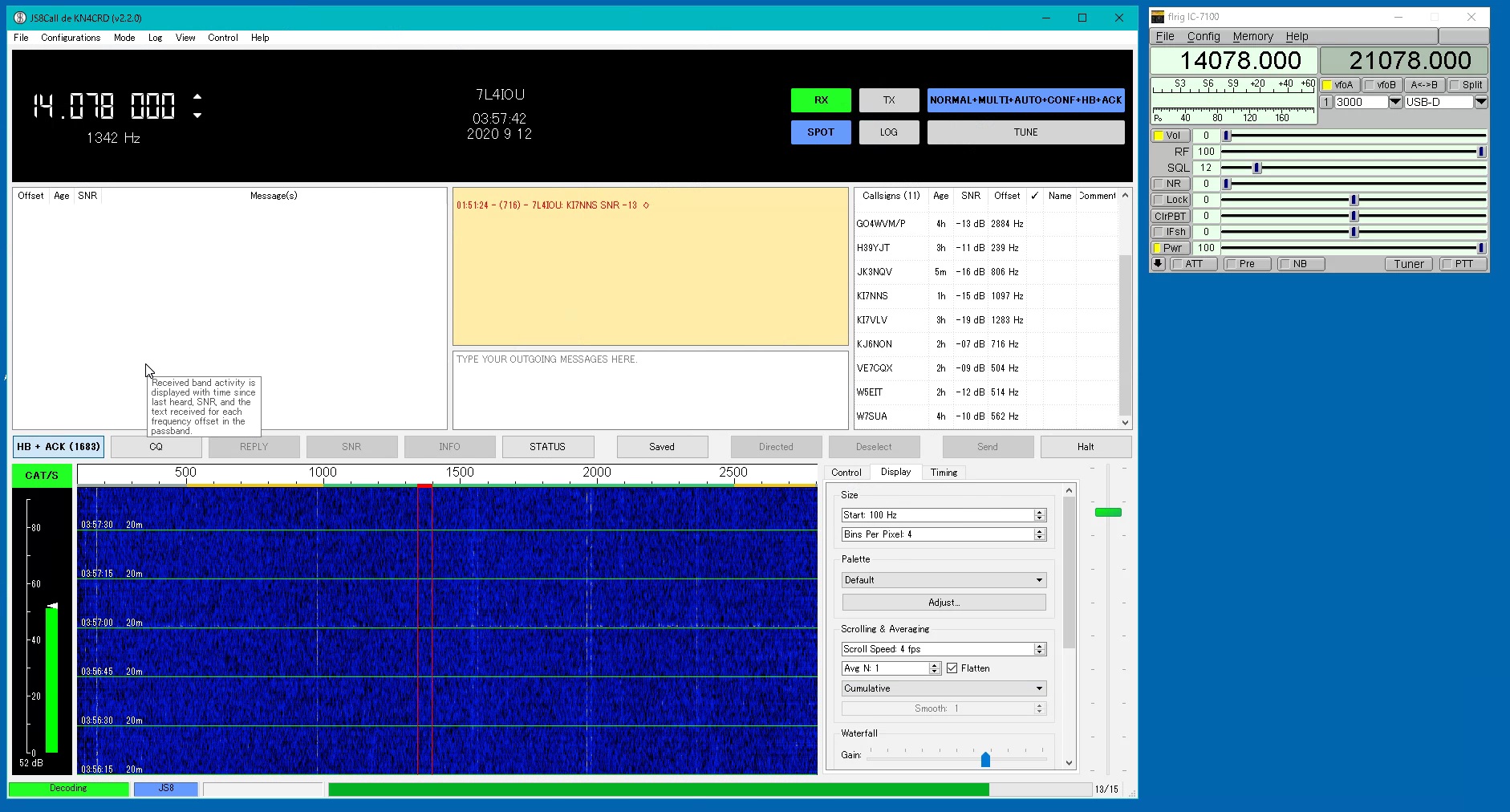

しかも、途中から操作パネルが変わった事もあって、何が面白いのかよく分からない、謎のモードになっています。hi

私の"ハートビート（鼓動）"は、KI7NNSへ -13で届いているらしい。

折角のお誘い、日曜朝の14メガと夕方の7メガに期待して、覗いてみたいと思います。

先の手続き簡素化で、JS8は届け出無しでも運用できるようになりました。一緒にトライしてみませんか？

JS8のホームページ： http://js8call.com/

インストール用パッケージのダウンロード・サイト： http://files.js8call.com/latest.html

かれこれ二ケ月くらい前、長雨が続いた頃、２本植わっているトキワマンサクに虫が付きました。

殺虫剤をスプレーして、ついでに少し刈り込んでいました。

ところが、8月の初めから、1本の元気がなくなりました。

この天気なので水不足かと思い、夕方かなりタップリと給水していましたが、どんどん悪くなりついに立ち枯れ状態となりました。

が、不思議なことに根本の5センチくらいは青々としているのです？

虫でも潜り込んだのでしょうか？

5年ぶりに電動チェーンソーを引っ張り出して、上を切り落としてみました。

ついでに、カラカラ天気が祟ったのか、アオダモも2本枯れていたので、処分しました。

こちらは電源が届かなくて、100均ノコギリを使いましたが・・・、切れないですね。

所詮工作用、生木に立ち向かうようには出来てないようです。

それにしても、この二日、暑さとやぶ蚊に往生しました。

この季節、植木屋さんの苦労が、少しわかりました。

同軸を使った外付けコンデンサなしのマグネチックループもどき。

仕掛けが分からないとの質問をいただきました。

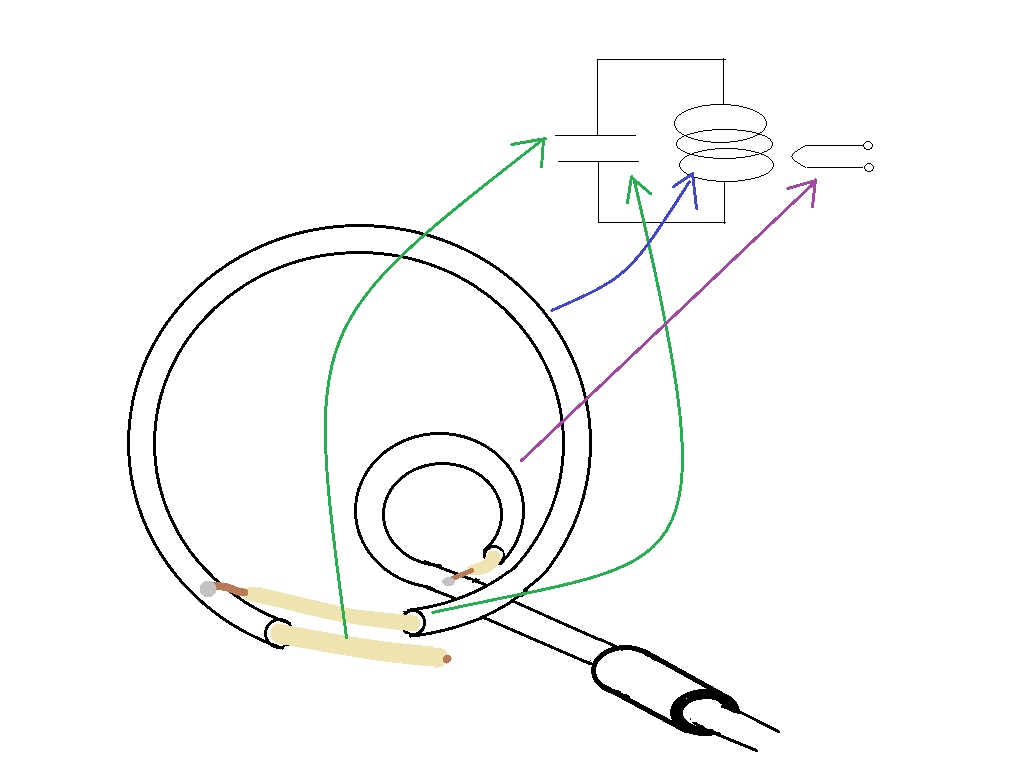

言葉では説明しにくいので、図を貼っておきます。

何のことはない、LC直列共振回路とリンクコイルです。

耐電力

いろいろなWebを見ると、100Wの場合、コンデンサには4KV超の電圧が掛かるそうです。

同軸の絶縁体が保つか？

アークが飛ばないような末端処理ができるか？

あたりが肝に成りそうです。

表皮効果

同軸のシールドの網線は、宜しくないという説が有るようです。

周波数が低いのが救いにならないか？と期待しています。

複数回巻き

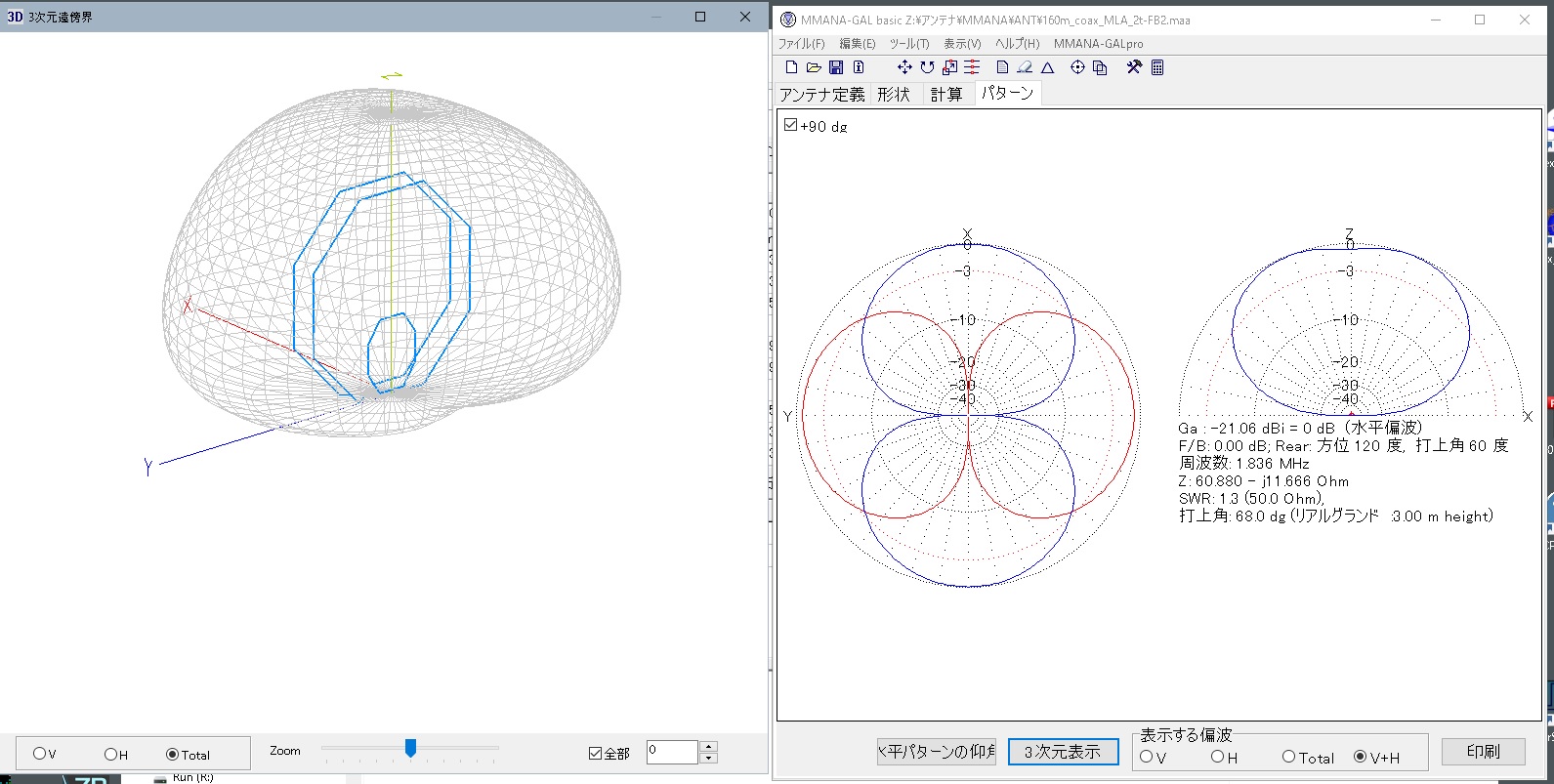

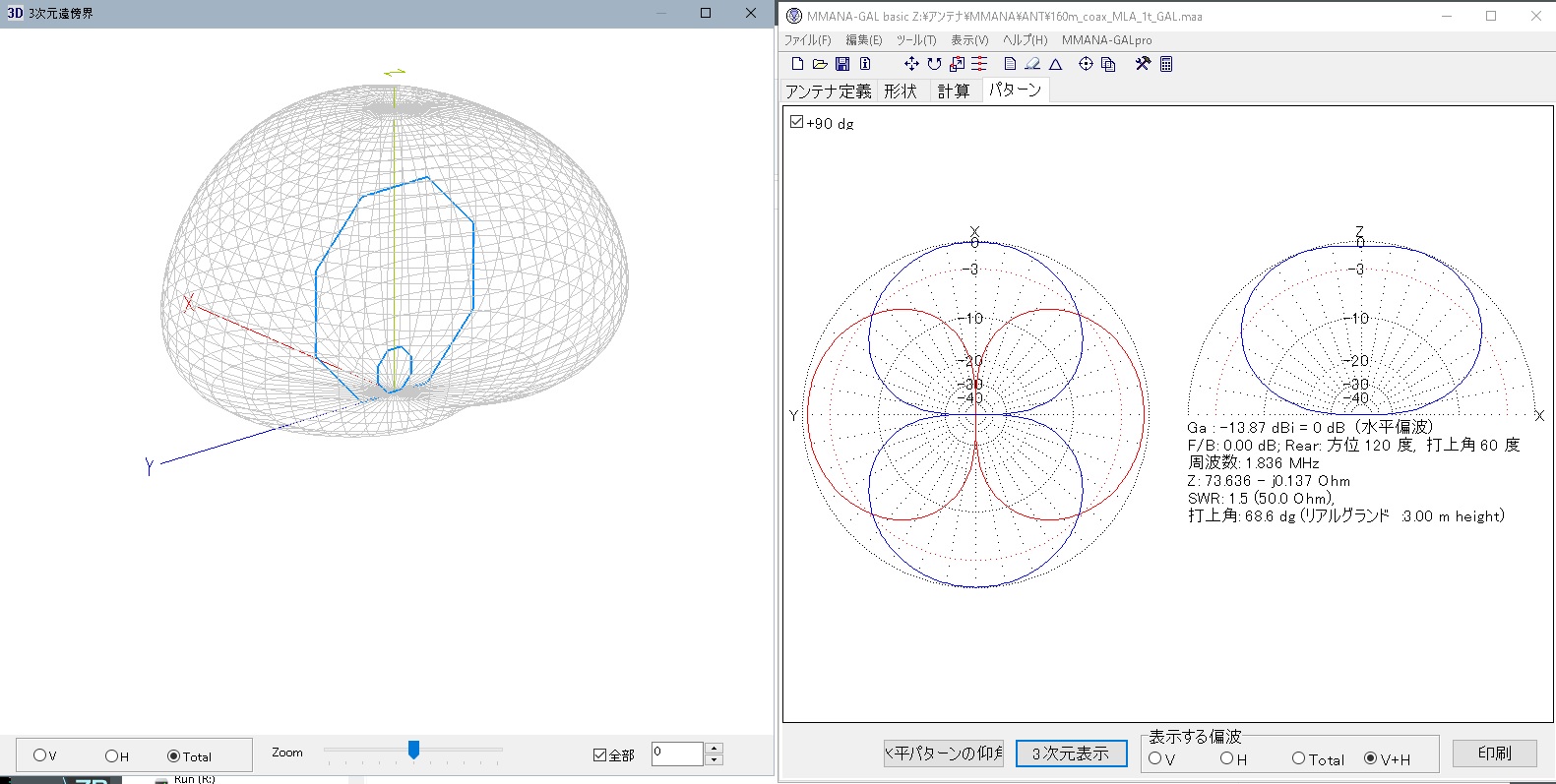

ワンターン（直径約2.7m）が大きすぎるなら、2回にしたら？と思って、シミュレーションして見ました。

配置やサイズにもよりますが、ザックリと3～6dBくらい悪くなるようです。

これからという時間に、160mのアンテナを焼いてしまい、良いところ無しに終わったWW Digi DXですが、ログチェック前の生スコア（Raw Scores）が公開されたとの事。

https://ww-digi.com/raw.htm

さっそく覗きに行ってみました。

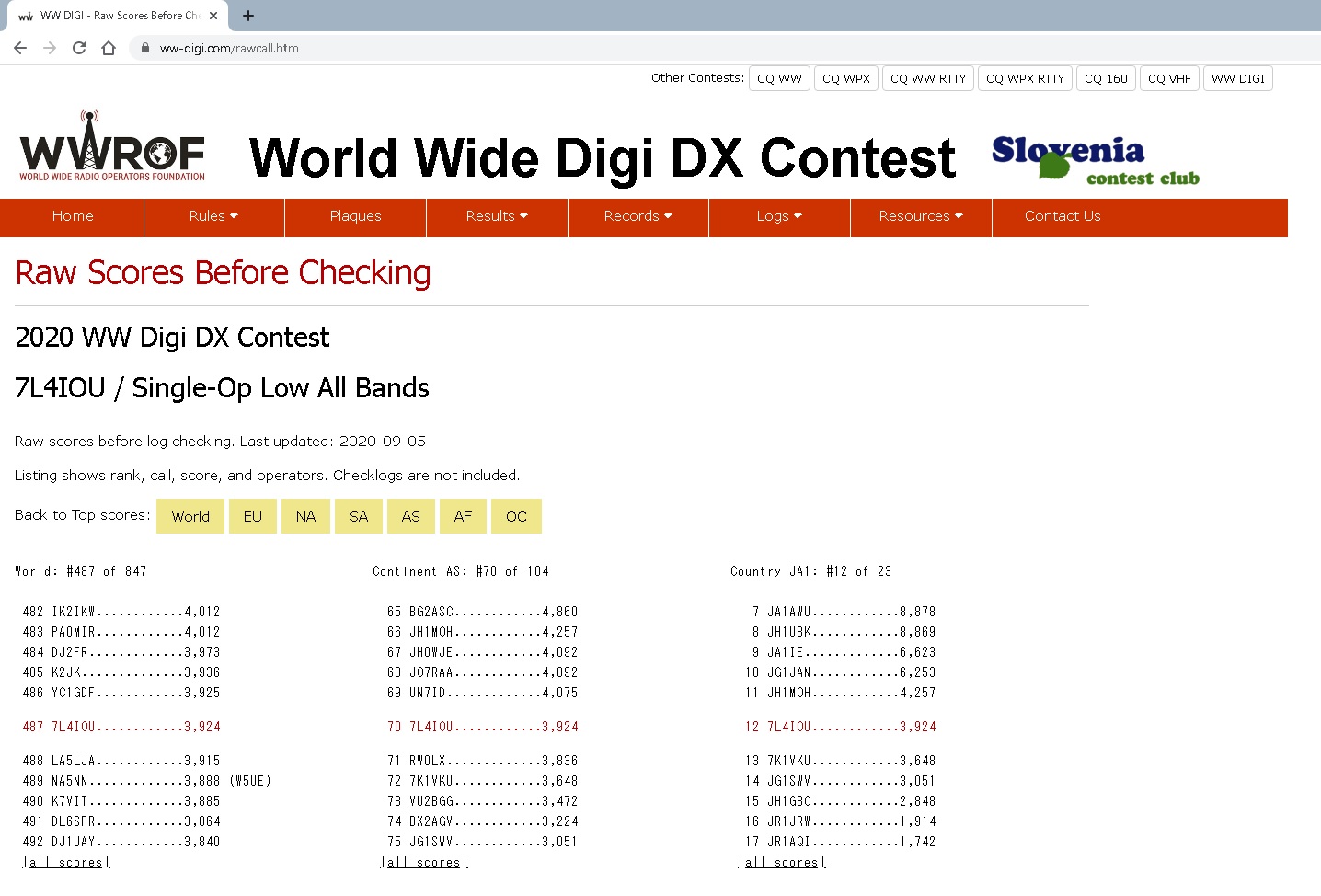

結果は、7L4IOUが

だいたい真ん中、良いところです。

JA7KBRは・・・

審査で減点されなければ、ワールド3位！？

ログは出してみるものですね。

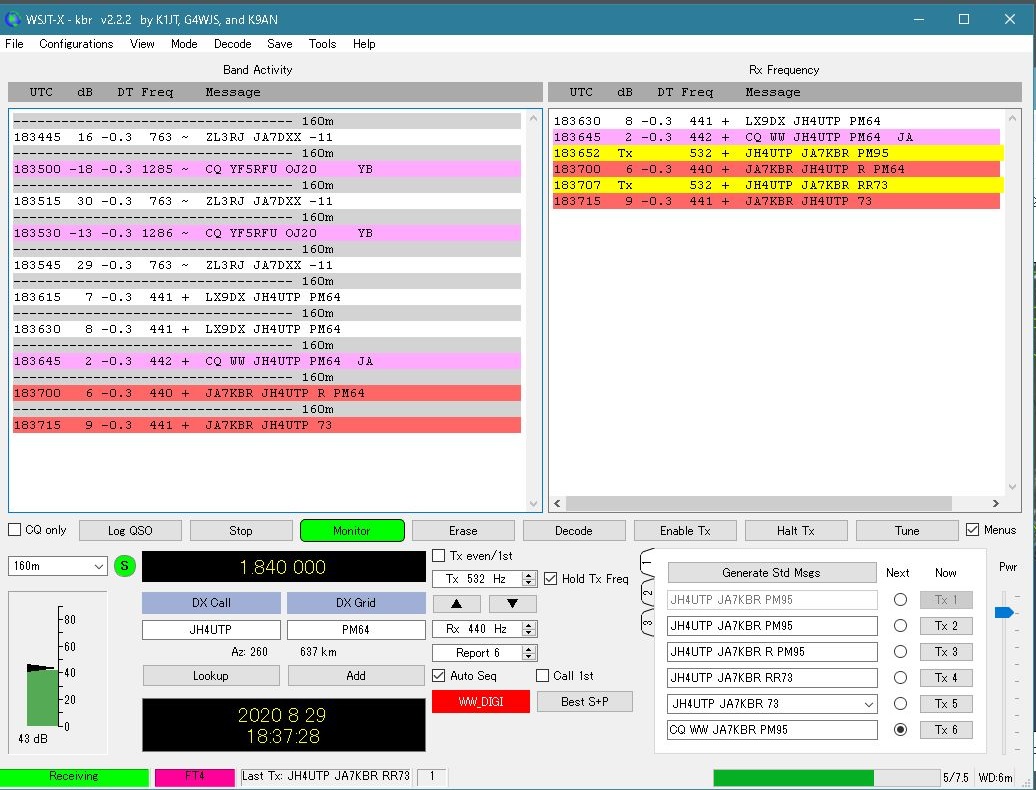

と云う訳で、この前にUBKさんにQSO頂いてましたが、こちらのUTPさんとのQSOがハイライトとい云うことに成りました。

QSOいただいた皆さん、ありがとうございました。

次回もよろしくお願いいたします。

PS.

WW Digiのルールでは、「複数の部門への参加は、別々のコールサインを使用すること。」となっています。

電波利用料分、楽しませてもらいました。hi

160m用マグネチックループもどきの続きですが・・・

コンテスト終了数時間前に、ついうっかりハイパワーで送信してしまいました。

結果は、体力測定どころではなく「破壊試験」

あっけなく終了となりました。

コンテスト開始時、うっかり100Wをぶち込んで壊してもいけないと思い、

160mは、JA7KBRのコールで、同軸STLとFT-817のQRPでエントリーすることにしました。

日中は暇なので、7L4IOUのコールで、IC-7100とDPでSOABへの参加です。

日曜の夕方、部門を切り換える際に、「7L4IOUで160mを覗いてみよう」かと思いました。

で、うっかりIC-7100の出力を160m STLに繋ぎかえて、そのままCQを出してしまったのです。

初めは何ともなかったのですが・・・

数回CQを繰り返すうち、SWRが跳ね上がり、終了と相成りました。orz

他のバンドも、アンテナの耐電力が低いため、出力は70～80Wでしたが、

こんがりと焼いてしまったようです。

さて、台風も接近しているとの事。

大急ぎで撤収しました。

心配したのは「どこでリークしたのか？」ですが、不幸中の幸いで接続部分のようです。

テープを剥いてみると、こんな感じでした。

「芯線の開放端」と「シールドの開放端」の間に、高電圧が生じたように見えます。

同軸の自己共振を利用する場合、「どこがコンデンサになるのだろう？」と思っていましたが、どうやら気を付けないといけないのは此処のようです・

 WSJT-Xのコンテストモード、

CQ WW VHFで何度か、突然WSJT-Xが終了して焦りました。

今朝、メーリングリストをみていたら、回避策が投稿されていました。

https://groups.io/g/rttydigital/topic/digi_dx_contest/76479522?p=,,,20,0,0,0::recentpostdate%2Fsticky,,,20,2,0,76479522

クラッシュは、APデコーダーが推測したデータをダブルクリックした際に、発生するようです。

1.FT8では、AP modeを無効にする。
Disabling AP mode ("Menu->Decode->Enable AP") in FT8 mode

2.FT4では、Fastを使う。

for FT4 check "Menu->Decode->Fast"

3. Tab2のメッセージを使用しない。

また非コンテスト局とQSOを完了するのは難しいので、通常のQRGではコンテストモードの実行は避けるようにとの事です。

下の推奨周波数を使うのが吉のようです。

A. FT4 recommended sub-bands:

1.840-1.844
3.580-3.590
7.080-7.090
14.080-14.090
21.080-21.090
28.080-28.090

B. FT8 recommended sub-bands:

1.844-1.848
3.590-3.600
7.090-7.100
14.090-14.100
21.090-21.100
28.090-28.100

C. JA sub-bands on 80 and 40 meters:

FT4:
3.528 (JA-JA), 3.570 (JA-DX)
7.038 (JA-JA), 7.080-7.090 (JA-DX)

FT8:
3.531 (JA-JA), 3.573 (JA-DX)
7.041 (JA-JA), 7.090-7.100 (JA-DX)

73　GL!

8/29 am 追記

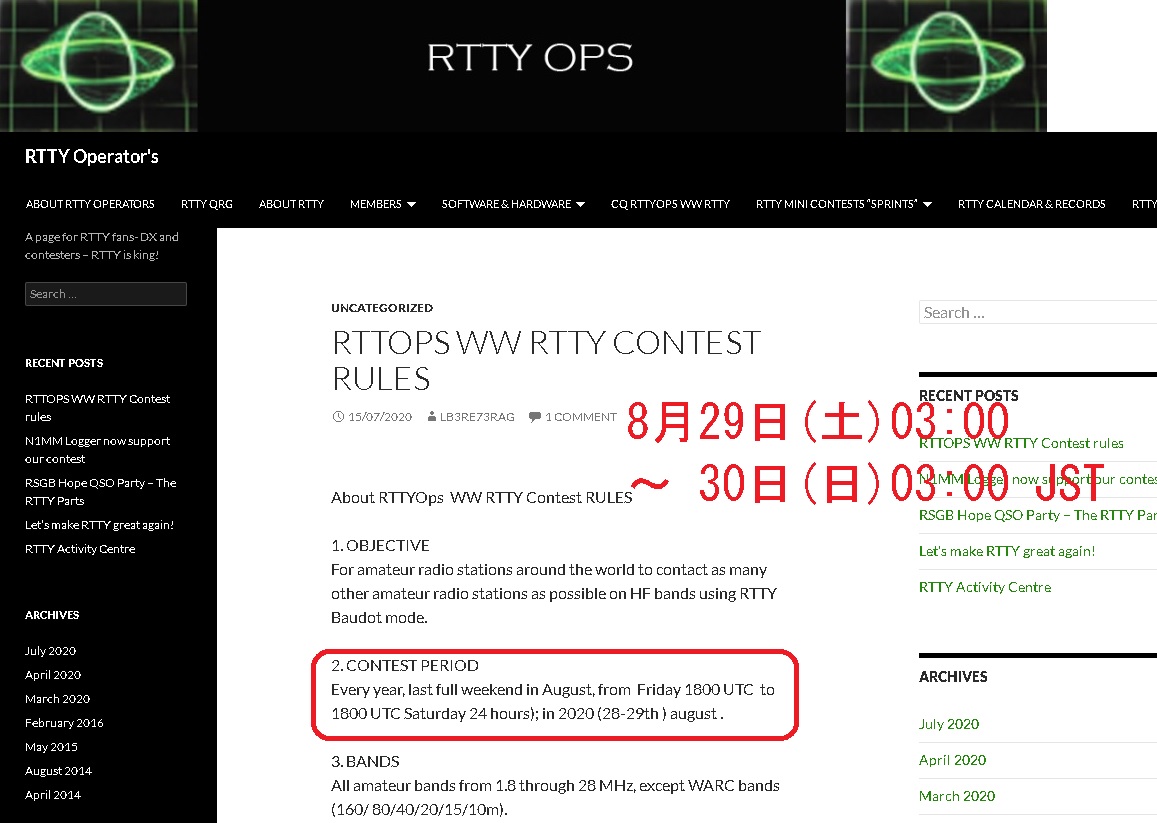

RTTY OPSのホームページを見ると、最終ルールを掲載していた7月15日付の投稿が削除されているようです。

-----------------------------------------------------------------------------

SCC RTTYのルールを踏襲して、LB3RE/K3RAG Ragさんが開催するコンテストの第一回です。

日程が二転三転していましたが、旧SCCを若干前倒した案内メールが届きました。

結果的に、本家のSCCとWWROFが共催するWW Digi DXとかなり被ることになります。

以前のSCC RTTYには160mが無かったので、WW Digiを強く意識しているように見

受けられます。

確信犯かも知れませんね。hi

名　称： RTTY OPS WW RTTY CONTEST

日　時：8月29日03:00～30日03:00

周波数：1.8～28MHz

モード：RTTY

交信相手：JA局を含む全世界の局

ナンバー：RST + 免許を取得した西暦年

・シングルOP局は，運用するオペレータ本人が初めて従事者免許を取得した年．

・マルチOP局は，そのクラブまたはコールの免許人が初めて免許を取得した年．

ロ　グ：send log to <cq-rttyops-ww-rtty@lb3re.com>

締　切： 7 days after the contest (Sunday 11.59 UTC).

ルールに記載なし　(旧SCC RTTYは、終了後48時間以内)

ルール詳細： https://rttyops.wordpress.com/2020/07/15/scc-igry-ww-rtty-contest/

今日も暑いですね。

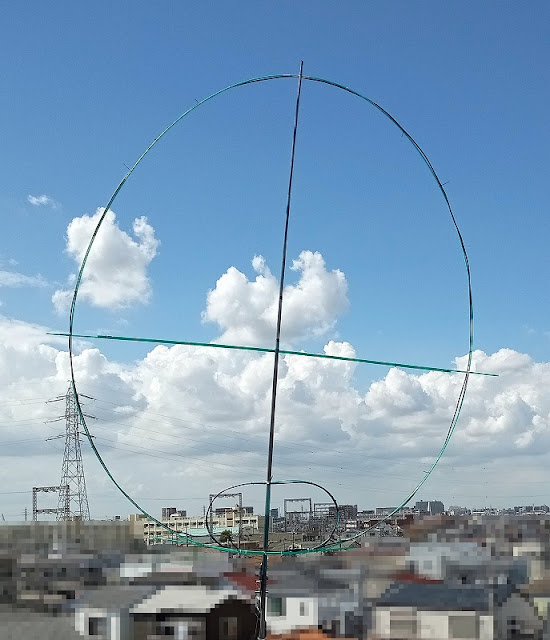

四苦八苦している160m用のマグネチック・ループもどきですが、

スケールモデル代わりの30mで、期待どおりの結果が得られたので、大型化にトライしてみました。

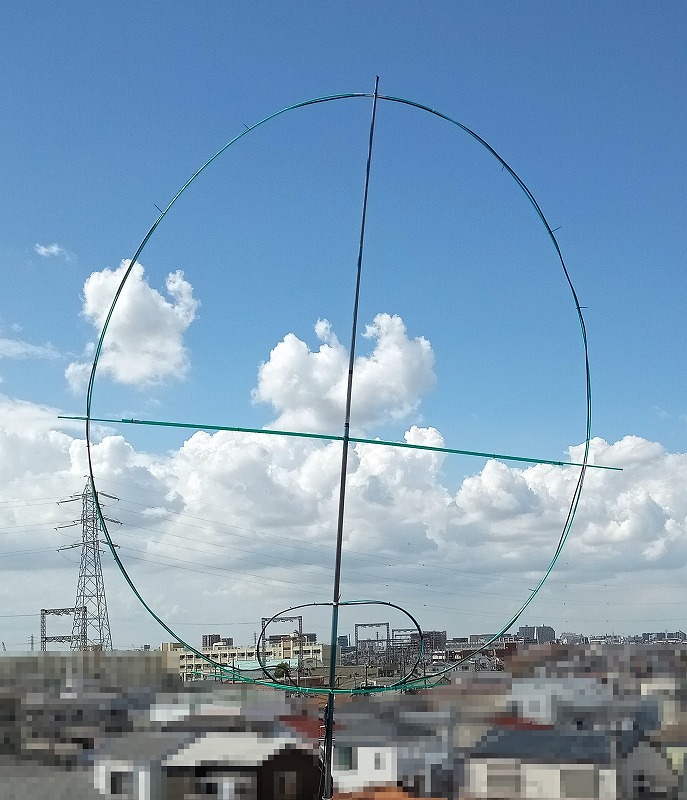

ご近所にはモザイク

熱中症になりそうなので、こんなところで一区切りにします。

メインループは、長さ約8.5mの5DSFA-LITEです。

園芸用トンネル支柱に添わせて円形を保っています。

追加のコンデンサはありません。

9mからスタートして切り刻んでいったので、正確な寸法は解体してみないと分かりません。hi

カップリング用のループは、同じく5DSFA-LITEでこちらの長さは約2mです。

押しつぶして楕円にした方がSWRが良くなりました。

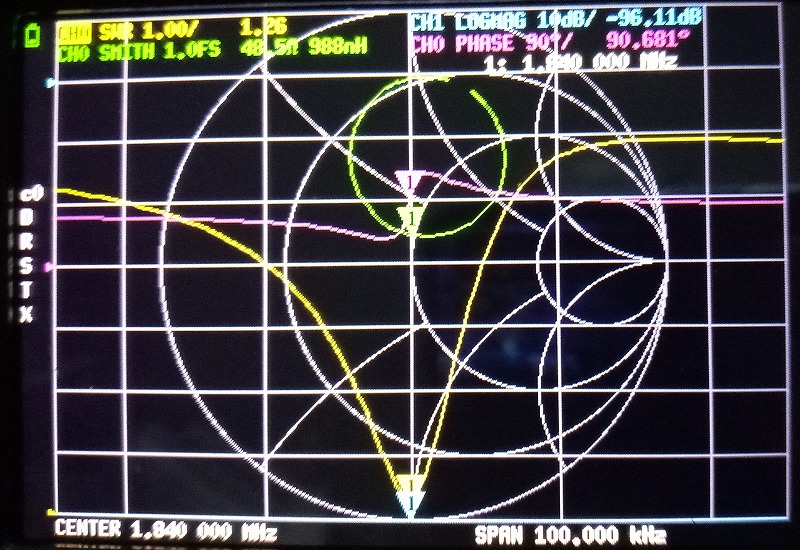

SWRは、FT8 QRGの1.840MHzに合わせました。

SWR 2以下の運用可能範囲は、1.835～1.845MHzの約10kHzです。

SunSDR2のクロックを最大にして、バンド全体のノイズレベルを見渡すと、SWRのカーブを反転したような形になってぃます。

それにしても、変なノイズが一杯！

発生源は、シャック内の電源やPC類と思われます。宿題です。

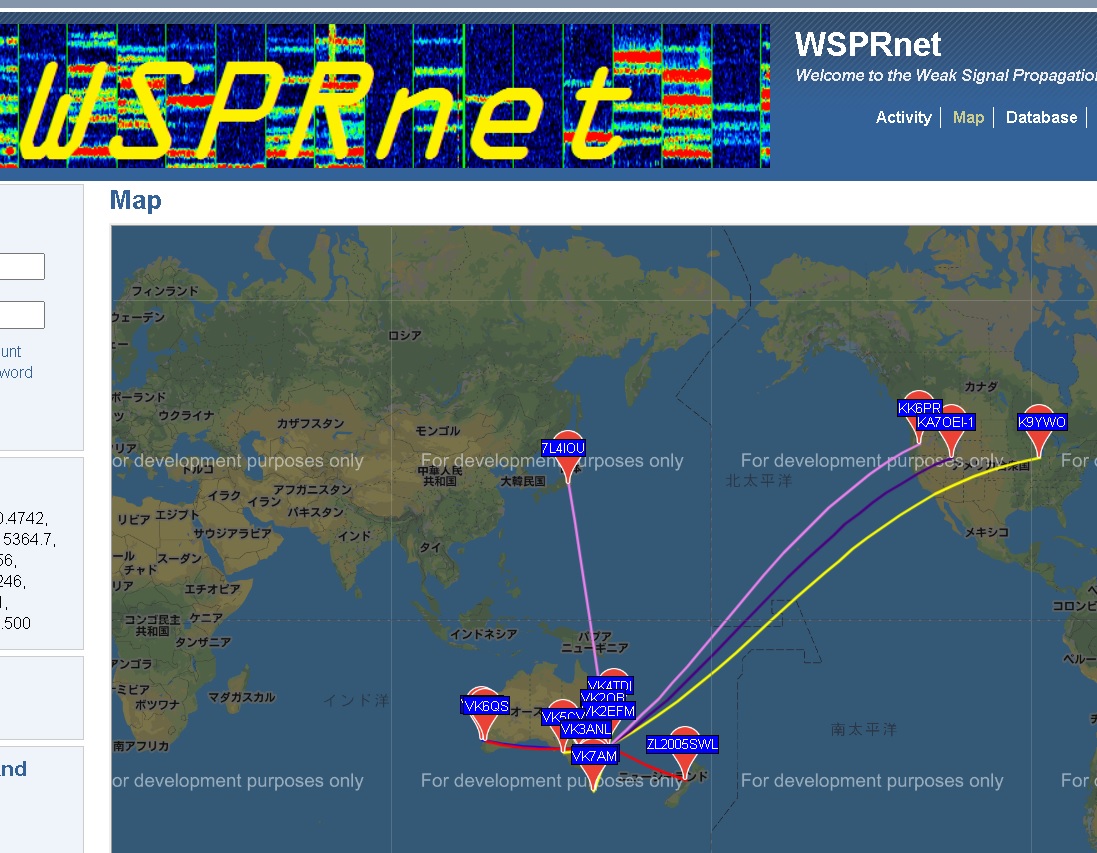

SWRの微調前でしたが、昨晩の21時頃にVKの10W局が見えていました。

構造の鍵となるポール、実は10年物のグラスの釣り竿です。

もう二晩もってくれれば、WW Digi DXで試し打ちです。

体力（耐電力）測定はしていませんが、20Wまでは問題ないようです。

50Wは大丈夫な筈ですが、100Wはきついかも知れません。

こちらも、コンテストが終ったら試してみましょう。
