#include <LovyanGFX.hpp>

VFOsys2_00\ST7735S_128x160.hpp:111:25: error: 'SPI_DMA_CH_AUTO' was not declared in this scope

cfg.dma_channel = SPI_DMA_CH_AUTO; // 使用するDMAチャンネルを設定 (0=DMA不使用 / 1=1ch / 2=ch / SPI_DMA_CH_AUTO=自動設定)

このスコープで宣言がされてないとあるので、単に宣言します。内容から0，１，２の内から選ぶ設定のようですが、１と２は推奨しないとあるので必然的に０が設定する値となるので、次のように宣言しました。
#define SPI_DMA_CH_AUTO     0
この宣言を一上の　4行目に入れました。
これでこのエラーは回避できました。

■dial.cppの修正箇所について
ここでのコンパイルエラーは次のメッセージでした。
Compilation error: 'fmax' is not a member of 'std'

このfmax自体はstdのメンバー関数の定義がないとのことなので、ひとまずカーソルをfmaxにおき、右クリックで定義に移動をします。
するとstl_algobase.hのなかにメンバー定義の箇所がありました。
namespace  std  　‗GLIBCXX_VISIBILITY(default) のなかにメンバー関数が定義されているのですが、maxがそれらしきメンバーのようです。。ほかにはminなどもありました。 ということでfmaxをmaxに修正します。
数か所fmaxがあるので、全部maxに書き換えます。
上記書き換えでこの数か所エラーも全部回避できました。

ESP32DevKitCとTFT液晶の接続のみしてある状態でのコンパイルです。ほかの接続はまだしていませんが、表示がうまく出ました。



以前のVFOsysです。TS820Sで組み込みで使わさせていただき、大変お世話になっています。


初回は820VFOでのVFOsysの使用です。本体のTS820Sとは本体に組んだArduinoNanoよりのシリアル通信周波数情報をESP32で受けて周波数表示を変える仕様でした。ハムログでのシリアル通信での周波数読み取りもESP32では別のシリアル通信を使い行っていました。


2回目はTS820S本体に組み込みで使用しました。ボタンＳＷでのRITも付けました。ハムログとの連携も行いました。去年の2月の頃には21MHzでのＷとのQSOでも大活躍しました。


と以前のVFOsysは大活躍しています。





ロータリーエンコーダだけつないで確認しました。プルアップ2.2kでポート16，17接続で、センターアースにつないで、CW,CCW方向とも周波数表示が問題なく変化しました。DDS-ICはまだ接続してないので、今日はロータリーエンコーダでの周波数表示変化確認だけです。

今回のリニューアルでは周波数の表示がデジタルフォントのような感じですね。他にもルーチン的にバージョンアップしていると思われます。

GitHubにあるreadme.txtの内容です。

JR-310のFM復調回路のスケルチをＮチャンネルFETで検討を開始して、POPノイズもノイズの音漏れもなくなって、うまく行ったと思い、パターンまで修正しました。昨日、うまい具合に１０mFMがオープンしていましたので、まずは動作確認ということで、FETで作り直したスケルチの動作の確認をしました。ある程度のキャリアが入るとスケルチがポップノイズもまったくなく、うまい具合に動作してくれました。ところが、です。肝心のFM復調音声がAFアンプから聞こえないのです。FM検波出力はオシロスコープで見るときちんと検波出力が出ています。スケルチ回路を通さないでAFアンプ入力に繋ぐと音声信号がちゃんと出ています。このスケルチ回路の問題です。音声電波信号が入っているのですが、キャリアでスケルチが反応するだけで、検波信号が聞こえません。いわゆるアンプ動作していない回路でした。

スケルチのみの動作だけでした。アンプとしての動作でのスケルチにはなっていませんでした。早速他の方法を考えることにします。

よく使われるアナログ信号用のSW−ICでためしてみます。4066系の4016の双方向性型のANALOGスイッチ用ゲートがたくさんあるので、もったいないのですが、4回路中の1回路のみ使いブレッドボードに組みました。１−２PIN間がSWでコントールは13PINです。この4016は入力出力を1／2VCCにする条件があります。抵抗分圧した5Vの半分の2.5Vに470kから1Mぐらいの抵抗でプルアップ接続です。入力と出力はDCカットのCをいれ信号のみ通す様にします。

下記の海外のサイトを参考にしました。

Audio Switch Notes

参考箇所は4016を使ったsingle cell swです。

コントロール13PINはトランジスタ2石で現行のノイズ検波回路の論理に合わせました。

HレベルでSQ OFF（FM検波出力ノイズあり）

LレベルでSQ ON動作   (FM検波出力カット）

アナログ信号用だけにON-OFF時の今までのようにな問題は何一つありません。ディスクリート回路で組んだのとは雲泥の差です。音漏れも、ポップノイズもない、メーカー製の無線機のSQ動作と同じ様に動作しました。

SQ動作の問題ない点は最高ですが、ゲートICとコントロール2石のトランジスタや抵抗をパターンに入れるスペースがありません。まずはきれいなSQ動作確認したところで、別のもっとシンプルなSQ回路（MUTE回路、またはSW回路）検討です。今の4016のSWは4回路ありますが、ディスクリートで1回路分できないかと言う点で情報をググって見ました。このページではＰチャンネルのFETでのSWがありましたが、手持ちの関係上ＮチャンネルFETで探してみました。

探せばあるものです。ドレイン−ソース間がSWとなり、ゲートにダイオードのアノード接続そしてカソードは抵抗で電源プルアップ、このカソードを１.5kでGNDへ落とすとＳＷオフとなる回路がありました。この1.5kの変わりにノイズ検出回路の論理出力が同じなので、ここにつなぐという方法です。早速ブレッドボードで組み上げました。入出力のコンデンサは手持ちで消費したい0.01uF500Vがたくさんあるのでこれでやっています。ボードには秋月購入のコンデンサで実装です。N-CHANNEL FETは2SK19GRですDIODEは1S4148です。この回路ならばかんたんにボードに差し替えて入れられます。

まずは動作についてですが、4016と同じくとても良いSQ動作です。今日も10mFMオープンしていて実験日よりでした。文句ないほどSQのオープンクローズともスムースです。開くとき閉じる時も変な音はありません。スムーズに動作してくれました、音声も歪みなく、レベルももとと同じレベルで出力は出てきました。

【Ｎ−チャンネルFETでのアナログSW】

最初から、SQ回路は自作ユーザの回路を使っていましたが、ミュート回路として考え、アナログSW-ICでスケルチ動作に使うのもありですね。ただし実装は他の空きSWもうまく利用する必要がありますね。使うのはとてもいいのですが、今回の基板では別回路で組み上げる必要がありました。組み込みは無理でした。スペースとかの問題です。ディスクリートのN-FETを使ったアナログSWは10mFM信号で十分動作確認できましたので、早速回路図を最終に書き換えしました。（ノイズのバンドバスに直列共振回路を前に追加した状態での確認でした。特に直列共振回路追加による問題はありませんでした。SQレベル設定点も前と変化はありませんでした。）

【N-FETでのSQ回路修正】

【FET-SQ差し替え分のパターン修正実施】

バンドパスの直列共振回路も入れています。

基板切削の準備はできています。

今週末に基板切削できれば、よいかと思っています。

JR-310でも10mFMがよく聞こえます。今日はS9以上の局が結構いました。コンディションもベスト状態のようでした。

早くケースのネジ締めて、シャックに並べて他の無線機で送信、JR-310で受信などができればと思います。そのための検討も必要ですが、Ｈi　！

つづく？

JR-310用のFM検波回路とSQ回路基板での10mFMの受信確認ができて、DDS-局発回路と一緒にして組み込もうと思っていましたが、やはりSQのオン、オフ時のポップ音が大きく、多少不快なので、少し検討開始しました。トランジスタでのFM検波信号をノイズ信号抑圧でオン、オフする場合、トランジスタ回路のベースバイアスでのSW処理のため相当のノイズが発生してしまいます。しかも、ほとんどの自作トランジスタ回路を試した人たちもFM検波信号のオフ時の音声漏れで悩まされています。（SQが聞いている時の信号漏れ）ある自作回路ではAFアンプICの信号制御端子を利用してAF信号アンプ自体でAF信号処理する方法で解決している人もいました。他の方法はないかと、色々と探してみたところ、FETでのソース電圧によるオン、オフ回路がありました。ブレッドボードでひとまず確認です。電界効果トランジスタでの音声のオンオフです。意外と定数を選ぶとうまい具合にSQ時のポップオンが消えスケルチのストレスがなくなりました。また高域の漏れもなくなり、とても良い感じです。フレッドボードでの確認回路をトランジスタでのSQオンオフ回路パーツを全部取り外し、同じパターンを利用して、同じ基板に組込してみました。パターンに組み込んでのテストでも実験回路と同じ動作です。SQ動作がかなり改善されました。早速CAD EAGLEで回路図修正とパターン化まで行いました。

【SQ改善対策済み回路】

FETによるFM検波信号のSQ信号（Ｈ，Ｌ）でのON/OFF

【SQ回路改善済みBOTTOMパターン】

ポリゴン処理もスペース間隔も以前処理より狭くしています。

SQ回路のFM検波信号のオンオフを電界効果トランジスタ（FET)を使う選択は正解のようです。

もう一つ改善プラスアルファとして検波信号前のIF信号のノイズ信号帯域を使うSQ制御回路のバンドパスを更に選択度を上げる対応として同じ共振周波数での直列共振回路を追加し、選択度を上げる実験をしました。ネットワークアナライザでの確認では前のバンドパス（並列回路）を信号−グランド間に入れた場合より、直列共振回路を前段に入れることにより、かなり共振周波数帯域以外のIF信号成分が減衰し、目的の動作に近くなると見込んでいます。（音声や、他の変調信号でのキャリア信号処理上の影響がなくなる）パーツ単体（コイルとコンデンサ）でエアー配線上での確認です。この確認はSQ回路上には入れてますが、実際の動作確認はこれからです。SSB用フィルタ追加時も平均信号レベルが若干さがりましたからSQのバンドパス帯域が狭くなる分、レベル調整が必要となってくるかもしれません。時間を見て、基板に直列共振回路を追加し、確認をしてみたいと思います。バッファーがいるかどうかはこれからとなります。最悪、うまく行かなかった場合はジャンパー処理で対処です。Ｈi！

やはり、少しでも気になったことがあった場合は、改善を試みる事は、とても大切ですね！

つづく？

JR-310に仮ですが、DDS局発回路を組み込みましたので、肝心のFM検波回路とSQ基板もドッキングして実際の10mFMを受信確認してみました。初めての10mFMの本物の信号受信です。今日は10mFMが少しオープンしていてラッキーです。

■10mはバンドSWでは29.1MHzからとなっていますが、DDSでの局発で、29.0MHzとなります。

【10mFM受信動画】

ワイス検波回路がうまく動作してくれて、きれいにFM信号を受信しています。6エリア局あたりが開けているようです。アンテナは７mHの自作ツェップアンテナです。Ｓで最大55ぐらいでした。

■HL5局が聞こえてました。SQ回路はオープン状態にて受信しました。

10mFMのVFOダイヤルでの周波数は感覚で合わせる感じですが、問題なく復調できました。FM検波のワイス復調回路動作はOKでした。SQ回路は少しポップノイズが多い感じですが、SQを深く設定すると、ポップノイズはなくなります。かかりかけのスレッシュホールドのあたりでは使わないようにすればいい感じかと思いました。Ｓも深くかけてもＳ１では開きました。

さて、これから、FM復調回路及びSQ回路基板をJR-310に組み込みを考えたいと思います。

つづく？

JR-310の第一局発のDDSの組み込みをやりました。現在のDDS回路基板は最初のFM検波回路のついた基板ですが、DDS回路のみで使うという事で、本体にまずは組み込みしてみました。新しいDDS局発回路飲みの基板パターンも既に作製してあります。機会をみて切削し、仮組み込みと入れ替えをします。

組み込んだ後は、まずは全バンドが受信できるかを最初に確認します。

ArduinoNANAOのバンド入力ポート11個ありますが、これをJR-310の局発用クリスタルのついていたロータリーSWにクリスタルの代わりに全ポートを繋ぎます。もちろん元々付いていた各バンド用の局発発振用クリスタルは全部外します。それと、28ＭHzと50MHz、28.5Mと50.5MHzはジャンパーされて同じ局発となるようになっていますが、ArduinoNANOの入力ポート11個でそれぞれ判断するので、ロータリーSWについている上記2つの組み合わせは必要ないので、ジャンパーワイヤーは全部取り外します。各端子は単独のバンド検出用のロータリーSWとして使います。そのための作業から開始です。

うまいことにクリスタルは一番後ろの取り外しやすいロータリーSWにつながっているので、固定している金具類をシャーシからはずして、ロータリー固定SWのホルダー金具を外すと取り外しが可能となっています。下記の金具を取り外し、次にワッシャーとスペーサーを外します。この状態でロータリーSW部分が取り外せます。

①ロータリー固定金具類の取り外し

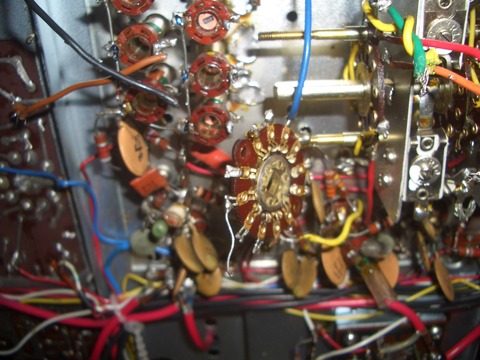

②ロータリーSW部のとりはずし　わざと錫メッキ線をつけてあるのは14ＭＨzのマーキング代わりです。

回転部が汚れているので、清掃を兼ねて、少し磨きました。ピカールを少量綿棒につけ、端子には触らない様にリング部のみ磨きます。磨きは細い綿棒が適しています。磨き終わった後、ピカールの汚れた成分は残らないようにきれいな綿棒で拭き取ります。その後エチルアルコールで脂分を取り除きます。

③接点復活スプレー処理します。

吹付けはしてはいけません。綿棒に少量つけて、回転接点部に塗ります。本当に薄く膜がつく程度です。

使用した細い綿棒

（太い綿棒では接点に引っかかり糸くずが絡みうまくありませんでした。）

NGな綿棒（太い綿棒）

④ロータリーSWへの配線

共通の局発用のジャンパーを外しと29.1MHｚのバンドクリスタル増設用の3Pラグ板も取り外します。

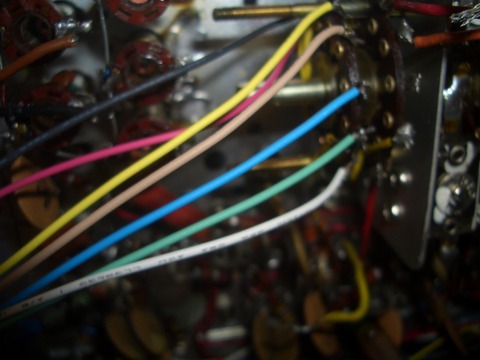

その後にArduinoNANOの入力11ポートに繋ぐワイヤーをSWに配線です。ワイヤーの色は同じものがありますが、中心に常時コンタクトしている端子の左が１で右回りに次が２，３，４，５，６，７，８，９，１０，１１です。

バンドの対応はArduinoNANOの局発作製時のブログのスケッチのとおりです。

１：1.8MHz OR 1.9MHz

２：3.5MHz

３：7.0MHz

４：14.0MHz

５：21.0MHz

６：28.0MHz

７：28.5MHz

８：29.0MHz(元：29.1MHz)FMバンド復調用に29.0にしています。29.0-29.3MHz :FMバンド

９：50.0MHz(28.0MHz使用）

１０：50.5MHz(28.5MHz使用）

１１：JJY

⑤配線したバンド用ワイヤーの付いたロータリーSWをもとの場所に取り付けます。

外した逆の順番でもとに戻してゆきます。

⑥シャーシ穴から表にワイヤーを通します。

通した後にオス端子に各端子をバンド順にはんだ付けです。

⑦端子のショート防止用に熱収縮チューブ処理

一番右はアースですが、基板自体がシャーシと金具で繋がるので、わざわざロータリーSWまでのワイヤーはありません。ロータリーSW近くのシャーシアースから繋ぎます。

（各バンドのどれか1つの端子をグランドに落とすとその端子のバンドの第一局発周波数が発振する仕様です。）

部品が取り付けありますが、使わない回路で電源は繋がらないので動作しない状態です。DDS部だけ動作します。

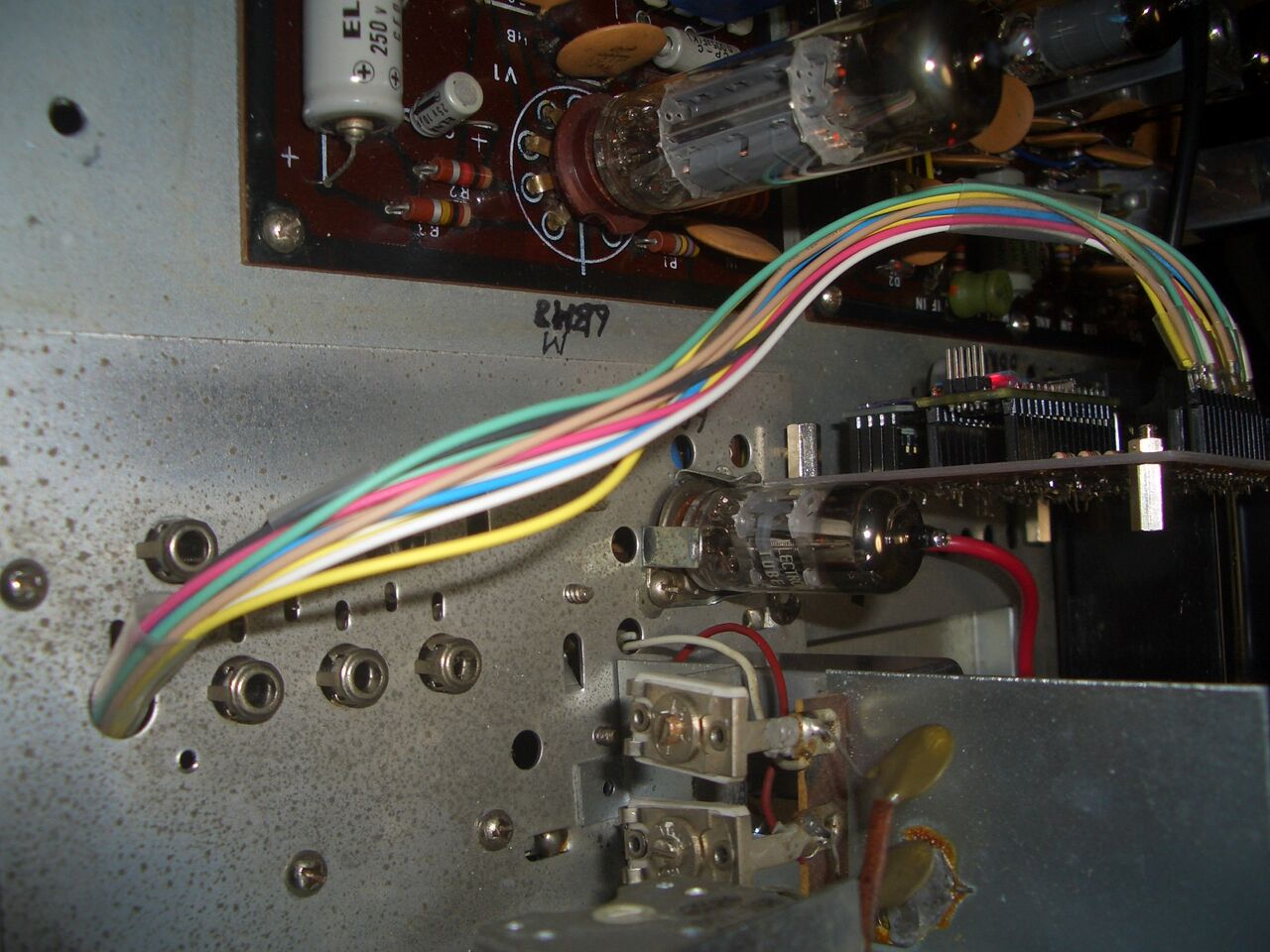

⑧上から見た状態

今回は電源はUSBから供給しました。動作確認で、電源部の検討実験が間に合わなかったため暫定処置です。

入力ポートの線材も引き回し箇所を定めて固定が必要ですね。AFアンプの6BM8に触っています。

上からの全体像

⑨ArduinoNANOの局発DDS出力は水晶がロータリーSWでつながる1/2の6BL8の3極管のグリッドに接続しました。以下試した結果からです。

一応3極管部を外して、2/2の1’stMIXの6BL8の7ピン（第一グリッド）につながる局発信号注入用の2pFにダイレクトに繋いでみましたが、動作はしますが、受信信号レベルが小さくてSメーターがあまり振れない状態でNGでした。やはり局発の信号出力レベルが足りないようです。3極管部を使う本当のクリスタルの変わりのDDS接続で正常動作してくれました。

⑩各バンドの受信確認。

3.5MHz,7MHZ,14MHz,21MHz,28MHz,28.5MHz,50.0MHz,50.5MHz,WWV(15MHz)

SGを使い確認しました。WWVバンドは確認しませんでしたが、アマチュア無線の全バンドSメータも十分振れる受信調整ができました。今日は７MHzで7エリアのサービス局がとても強力に受信できました。

AMも7MHz帯の北京の日本語放送がフルスケールできれいに受信できました。ワイドではとてもきれいないい音で聞こえました。日中は21MHzも各４，５，６エリアの信号が強力に聞こえてました。最近7MHzは夜遅くまで国内局が聞こえていますね。明日あたりどこかのバンドで久々にQSOに出てみようかと思います。

明日は、JR-310用のDDS基板への配線の引き回し固定をしたいと思います。

もうすぐ明日です。笑！笑！

つづく？

FRDX-400のFMオプションを基板を回路図からパターン化したのですが、基板サイズを間違えていました。当初現物の穴ふさぎの鉄板のサイズを図り、基板と同じイメージで進めていましたが、今一度、先のオークションの上からの基板写真を見て長編の80mmを画像のサイズを任意調整合わせてみたところもう片側は50mm丁度の寸法で、既に鉄板サイズで作成した基板サイズは、80mmＸ53mmと53mmの方が3mm 長いということが判明しました。こうなると、基板のサイズ3mmをつめる必要が出てきます。しかし、実際の基板はパターン幅２mmの穴径0.9mmで作製しています。これ以上に細めると穴の周りの半田領域が少なすぎて上手くないので、結局、部品の位置を入れ替えたりと真空管9Pソケット位置を移動して３mm幅を減らす工面を行いました。今までは斜めのパターンは使っておらず、直角での引き回しでは、不可能に近いほど、ギチギチでしたが、この際、斜めのパターンも数カ所使って、結構考えて何とか80mmＸ50mmの基板サイズ内にパターンを収めることが出来ました。また、基板取り付け穴も基板端から5mmの位置の各コーナーに穴を開けていましたが、実物台サイズ写真より測定した基板端より4mm位置の穴に変更しました。パターンの引き回し設定で直角なパターンは切削が楽です。ステップモーターが片側のみ回転なのである程度誤差の要素がへるので精度が出やすいため直線をよく使っていました。斜めではＸ，Ｙの両方のステッピングモーターが同時に動くので、誤差の不確定要素が2つあることになります。

他には、特に問題となることはないと思いますが、今まで基板取り付け穴の周りはアースパターンがありましたが、今回の3mm幅サイズを小さくした事と穴位置が基板端より4mmの位置なった事により、穴の周りのアースパターンは、一部なくなりました。

■FM検波回路とSQ回路のBOTTOMパターン

一旦完成しましたが、コンデンサのランドが小さいので少し拡張補強をしたいと思っています。

■PRESET TOPの部品シルクと穴

実物台に写真サイズを合わせ寸法を図り直したことで、寸法違いが判明しました。穴塞ぎの鉄板のサイズは基板サイズとは違っていたということでの、パターン修正でした。FMオプション基板の写真情報からのサイズ確認して良かったということになります。

あまりにも強引なパターン作成進行でしたので、やはり、間違いが潜んでいたということです。

あとは、問題は無いとは思うのですが、動くかもわからない試作なので、やってみてだめなら、また修正してという、おきらく対応でやってゆくことにします。

TRIOのJR-310のFMモード追加を実施中ですが、YAESUのFRDX-400もオークションで落札保管してあります。この機種もFMオプションがあるのですが、落札しておいた受信器には、FMオプションがありません。FM復調回路をやり始めたついでに、回路図があるので、FM復調基板を自分のパターンで作製してみることにしました。FM復調様にはディスクリIFTが必要です。以前に455KHzのディスクリIFTが珍しくオークションで出ていましたので、落札しておきました。OKIの455KC DISCRIと455KC  HFTです。

周波数の記号は通常はKHzですが、このIFTの時代はKC（キロサイクル）表示です。

使うのはDISCRI IFTです。FRDX-400の回路図と同じIFTコイル構造で今回の基板作製に適していると思います。今回は実験も何もしてないで、単に回路図からパターンを起こすだけなので、基板が出来て動く保証は何もありませんが、測定器を使い調整し動作するようにしたいと思っています。

まずは回路図をEAGLE CADで起こすのですが、真空管用のソケットをまず最初に探しました。FRDX-400のFMオプション回路図では,6U8の複合管が使われています。9Pソケットは探したらありました。belton-engineeringのVT9項の中にVT9-PTがパターン用のソケットです。次にIFTですが、これはトランジスタ用の10Kタイプしかありません。なので、現物の足リードの間隔と止めねじサイズ、調整用コア部のナットの寸法を図りました。パターン上で寸法が確認できるので、ディスクリパーツコイルの穴間隔寸法が15mmのインダクタンス（L）を探しました。それと15mmの半分の7.5mmのインダクタンスを2次側様に2つ使いIFTもどきの回路図を作製し代用しました。

■YAESU FRDX-400の回路図よりFMオプション回路をCADで作製（EAGLE)

EAGLE CAD のパターン上での寸法も確認できるので、実際にパターン上のランド間の寸法が現物と同じになるように選択したパーツ寸法が間違いないかパターン配置後に確認します。BOTTOMにもシルクが表示されます。シルク単体表示の方がわかりやすいです。

■回路図からオリジナルパターンで作製したFM復調回路

■寸法があるところが、ディスクリIFTです。

JR-310のFMモード追加の作製はほぼ完了しました。あとは組み込みを考えることです。その前に、前にSメータのオリジナルの目盛りが消えかかっていたのを思い出しました。既にICOMのSメータにて仮に代替えしてはいますが、オリジナルのSメータを使いたいので、目盛り板の修正を行いたいと思います。目盛り板の修正とはいえ、自分でペイントで作るのはとても時間のかかることです。なので、例のごとくネット情報を頼りにしたいと思い検索開始です。やはり、Sメータの修繕を試みている方はいます。その中でもTRIOのＲ−820用の目盛り板を作製された方のページがありました。センス抜群の方が作製したSメータです。この方のページ（HAVE A NICE DAY!)にある画像を使わさせていただきました。

HAVE A NICE DAY!のリンク先

TRIO R-820用メンテ（？）

使ったアプリケーションは、レーザー処理でも使ったInkscapeです。使いやすいのでいつもこれを使っています。他にGIMPもありますが、操作が厄介で使っていません。

画像サイズもかなり大きいので、縮小しても十分きれいです。

実際には同じＳメータの幅に縮小しても、針の半径が異なるため弧が会いません。上手くありません。このため描画アプリを使用し、横幅のみの縮小と外形枠線とdB/μＶ関連が不要なので、枠線と一緒に消し込み修正し、最後にJR-310のSメータと同じ半径になるようにサイズの最終調整を数回行い、ほぼ同じ半径にすることが出来ました。これで印刷です。下の左上はサイズ確認した弧が同じサイズで試し印刷しものです。この後に不要な箇所を描画アプリで消しています。

今回は、単にA4紙に印刷してもとのSメータ目盛り板の裏側を使いました。印刷し切り抜いた目盛りを載せネジ止めしたホントの簡易処理です。最終は光沢紙を使って印刷したもので交換しようと思っています。とりあえず出来ました。

色はプリンタのインクが一部無くなっているためくすんだ赤です。本番ではちゃんとインク交換して光沢紙で印刷します。Hi　！

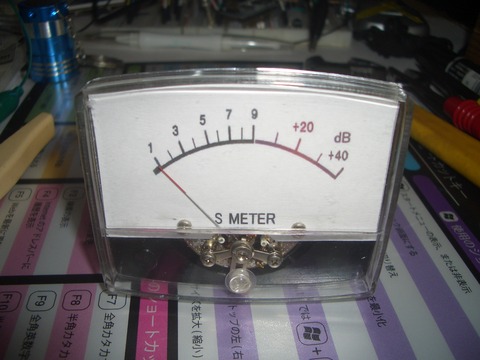

■目盛り板修正したJR-310Sメータ

■仮に交換してあるICOM用Sメータ

JR-310のSメータは本当にシンプルな目盛りです。最近のＳメータは本当に盛りだくさん項目の目盛りがあり凝っていますね！

つづく？

JR-310のFM復調回路とSQ回路基板の最後のIFTと同調コンデンサを取り付け、基板が完成しましたので、各基板接続し、動作確認を行いました。

DDSは前の基板をそのまま（FM復調回路は電源を使わない接続です。）使いました。電源はAC-DCアダプターを使いました。DC-DCコンバーターで+最終設定電圧＋７Vにしました。+1V上げたのは、DDS回路用のレギュレータ供給の前に極性保護ダイオード１本入れてあるため、+６Vではレギュレータ出力が４V台と低めの電圧だったため、+７Vに上げて+５V供給となるようにしました。これで、間違いなくDDS基板のArduinoNANOにはオンボードのレギュレータ+５Vで供給なります。FM復調回路とSQ回路も+７Vで問題ありません。

■JR-310とDDS回路基板＋FM復調＆SQ回路基板の接続動作テスト

動作は本体のJR-310にアンテナを繋ぎ、7MHzの受信での確認です。交信の無い周波数を選び、SGからキャリア信号を入れてSQの動作確認を行いました。

■使用したSGです。MG3601A(0.1-1040MHz)

■周波数を7MHzの空き周波数に設定し、信号は直接繋がず、粗結合でおこないました。

SQ回路は動作してくれていましたが、SQが効いているときのノイズの漏れが若干ありました。これではSQとしてはあまり良くありません。対策として、SWしているトランジスタＴr5のベース・エミッタ間にパスコンC26を(0.01μF)追加しています。それとSQボリューム配線へ手を近づけると誘導でSQ設定変動があったため、対策として、ここにもパスコンC25(150pF)追加しています。これらの対策を基板へは半田面にて、追加配線してあります。

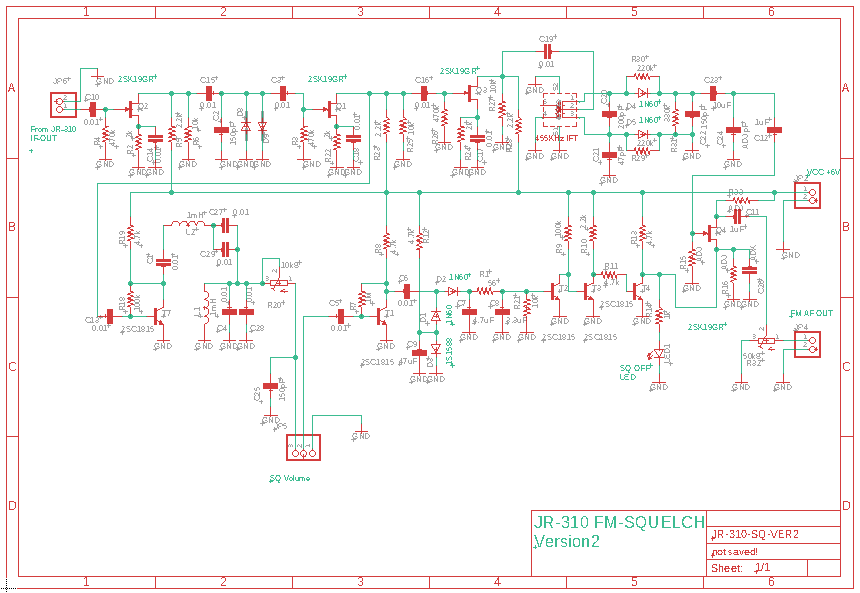

■回路修正

■CAD　EAGLE修正（BOTTOM ボード）

SGでのSQ回路動作確認そして、回路修正実施後に実際のトランシーバーでFMワイドとナローの送信をして、それぞれのFM復調回路動作の確認です。確認は単にIFTの同調調整です。SGでも良かったのですが、実機のFM音声信号で確認する方が確実です。IFTの調整は単純に同調を取るだけです。（音量が大きく明瞭に聞こえる（復調する）様にコアを調整）

FM送信ワイド、ナローともに復調、問題ありませんでした。

若干の動作確認で問題も２つありましたが、時間もさほどかからずに対策実施できて、動作確認は完了しました。

別途、動作確認も終わったので、EAGLE CADで第一局発用DDSとFM復調回路を単独の第一局発DDS回路にする修正も行いました。

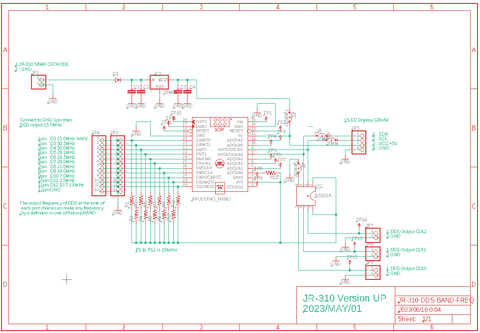

■DDS回路修正（DDS回路のみ）単にFM復調回路全部削除するだけの作業です。

■DDS回路　基板修正

電源の入力だけ位置を修正してあります。

最終のJR-310への組み込みでは、このDDS回路基板で行いたいですね。

ツイートは要約された、簡潔な文面ですが、、ブログ機能にTwitter投稿機能がついてましたのでまるごとブログ放り投げで使い始めました。ブログなので内容的にはツイートでは無いですが！ ｍ(＿ ＿)ｍ !

Twitterリンクです。

↓

JL7GMN Twitter

つづく？

JR-310のFM復調回路のノイズ周波数帯の共振回路について、文献情報だけでただ共振回路であれば良いとあまり気にもせずに手持ちの中から部品を選び半田付していましたが、共振回路なので、少し気になり使用するコンデンサによる共振の鋭さ、いわゆるQの違いをネットワークアナライザーで確認してみました。既にはんだ付けした、中華製造のコンデンサは、ノイズを通す為の通過用の共振回路（共振時インピーダンス最大）としては、ノイズ帯域以外の成分も通してしまう要素が多くなる為、あまり好ましくありません。使用するコンデンサを数種類確認した結果、中華製のコンデンサは、交換することになりました。

【中華製セラミックコンデンサ】

【中華製コンデンサの共振回路特性】

ネットワークアナライザーでは減衰特性として共振回路測定

（実際は信号ラインとアース間に入る並列共振回路ですので通過帯域特性動作となります。）

【日本製コンデンサの共振特性-1】

スチロールコンデンサ（Styrene Capacitor)

セラミックコンデンサ（Ceramic Capacitor)

セラミックコンデンサ（Ceramic Capacitor)

■交換するコンデンサ特性-3（容量が0⃣.022μFですが、0.01μFｘ２で対応）

スチロールコンデンサは特性では一番良いのですが、サイズが大きく、マウントを考えると使えません。

■基板上での共振用コンデンサ交換後

（基板に後からコンデンサ１個分追加穴あけ実施しています。）

■基板パーツ取り付け状態（残り455KHzIFTと共振コンデンサ1個）

もう少しでパーツ全部半田付完了です。

今週末には、動作確認できそうです。

1N60のダイオードの半田付前の加工でリードを曲げているときにガラスを割ってしまっています。リードはガラス部に応力が加わらないように注意して加工する必要があります。メーカーなどはリード部をぐるっと丸めて輪を作り工夫をしていた事を思い出しました。水平で短い間隔のマウントはやめて、長めのパーツを選ぶか、いっそ、ラジアルタイプのパーツとしてマウントするのが良かったかもしれません。
